Venez, un fabricant et fournisseur d'équipements électriques de confiance basé en Chine, propose desTransformateurs d'instruments combinésqui intègrent les fonctions de transformateur de courant et de transformateur de tension dans une seule unité. Disponibles en stock, en gros et sur mesure, ces transformateurs offrent des solutions compactes, sûres et économiques pour la mesure et la protection de l'énergie électrique dans les systèmes de distribution. Ils sont largement utilisés dans les applications de réseaux électriques industriels, miniers et ruraux.

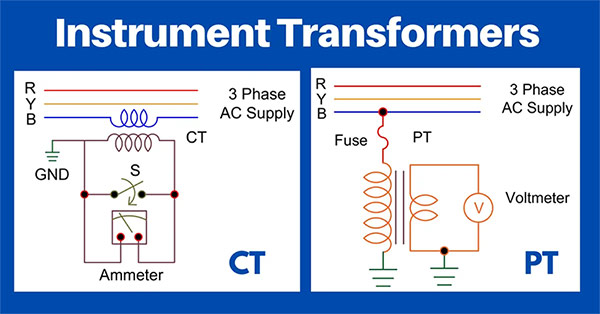

Les transformateurs d'instruments combinés sont une sorte d'appareil électrique qui fusionne les fonctions de transformateur de courant et de tension dans un seul boîtier. L'unité de courant est connectée en série à la ligne haute tension, tandis que l'unité de tension est connectée en parallèle à la ligne haute tension. Les deux unités partagent un noyau et une isolation communs, permettant l'acquisition simultanée de signaux de tension et de courant tout en isolant les circuits primaires haute tension des appareils de mesure secondaires. Cette conception garantit la sécurité de l’opérateur et de l’équipement tout en réduisant la complexité de l’installation.
Mesure de tension
La section de tension induit une basse tension proportionnelle dans l'enroulement secondaire lorsque la haute tension traverse le circuit primaire. Cette sortie basse tension (généralement 100 V) est ensuite utilisée par des voltmètres, des compteurs d'énergie ou des relais de protection.
Mesure actuelle
La section de courant convertit les grands courants primaires en petits courants secondaires mesurables (généralement 5 A ou 1 A). Ces sorties sont fournies aux transformateurs de courant ou aux dispositifs de protection de relais, assurant ainsi une surveillance et des mesures précises.
Isolement et sécurité

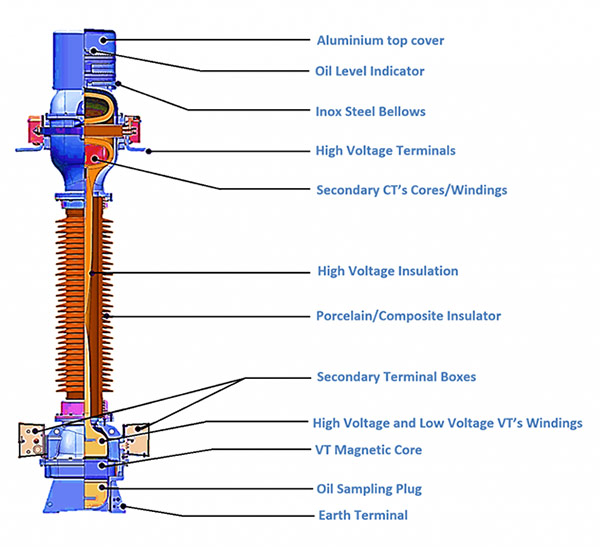

À l'intérieur d'un transformateur combiné, les unités de courant et de tension sont encapsulées dans une coque isolante commune, souvent remplie d'huile ou moulée en époxy. Le côté secondaire doit être mis à la terre et les circuits doivent éviter les conditions d'ouverture ou de court-circuit pour garantir la sécurité.

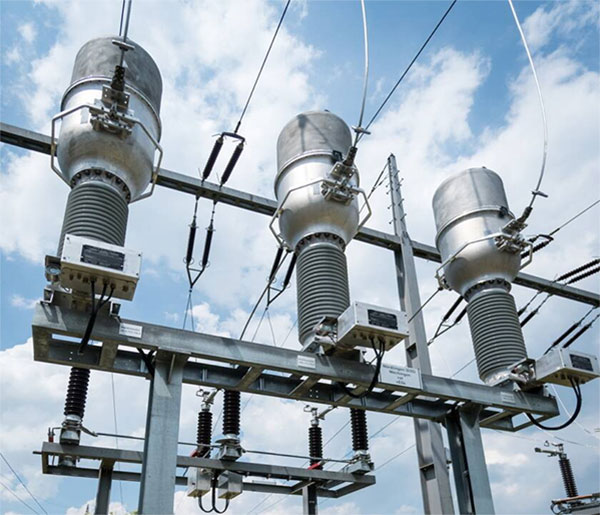

L'usine VenezTransformateurs d'instruments combinésconviennent pour :
Coffrets de comptage haute tension
Transformateurs montés sur colonne
Armoires de distribution
Ils sont particulièrement utiles dans les scénarios de mesure triphasés, tels que les configurations V/V (deux transformateurs de tension) ou Y/Y (trois transformateurs de tension) pour des charges équilibrées ou déséquilibrées.
1. Conception compacte et installation facile – L’intégration des transformateurs de courant et de tension dans une seule unité réduit l’encombrement et simplifie la configuration.
2. Rentabilité – L'achat d'une unité combinée réduit les coûts des transformateurs séparés, la complexité de fabrication et le temps d'installation.
3. Isolation électrique et fiabilité – La séparation complète des circuits primaires haute tension et secondaires basse tension garantit la sécurité de l'opérateur et de l'équipement.
4. Mesure et protection intégrées – Fournit simultanément des sorties standard pour les compteurs d’énergie et les dispositifs de protection de relais.
5. Adaptabilité environnementale – Les conceptions immergées dans l’huile ou isolées au gaz permettent un fonctionnement à long terme à l’extérieur ou dans des conditions difficiles.
Transformateur combiné – Combine les transformateurs de courant et de tension en un seul appareil pour une installation compacte et une mesure synchronisée. Convient aux projets à espace limité ou sensibles aux coûts.
Transformateur divisé – Sépare les transformateurs de courant et de tension pour un placement flexible et une précision optimisée. Permet une sélection personnalisée pour différents niveaux de tension et de courant.
Venez, en tant qu'usine et fournisseur basé en Chine, propose des produits de qualité, à bas prix et personnalisés.transformateurs de mesure combinésqui sont en stock pour une livraison rapide. Nos systèmes de transformateurs de courant sont fabriqués selon des normes de qualité strictes pour répondre aux exigences industrielles et des services publics, garantissant des mesures précises, une sécurité opérationnelle et une utilisation fiable à long terme.
