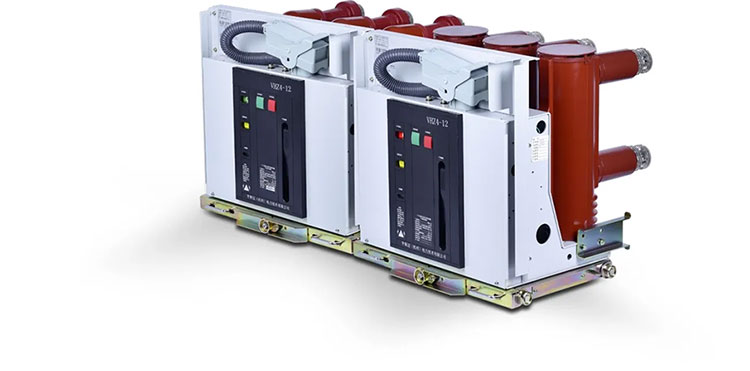

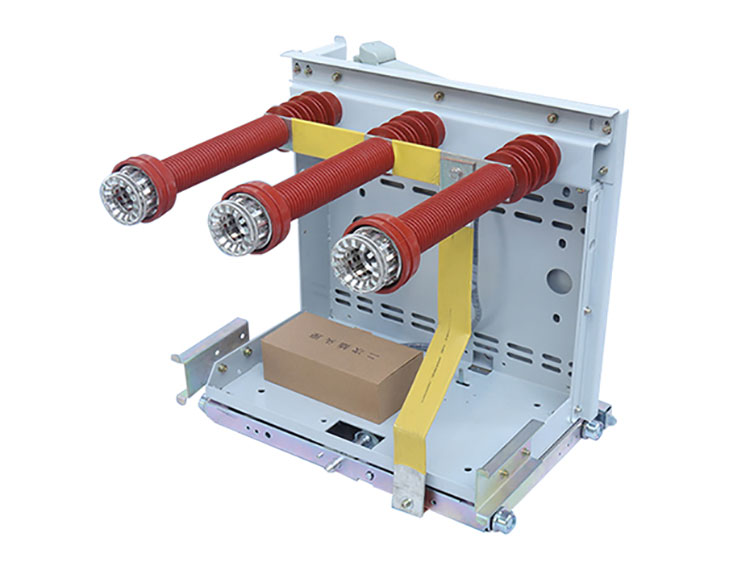

Venez, un fabricant et fournisseur chinois, offre de la qualitéDisjoncteur à vide extérieur, qui interrompt les courants de défaut à l'aide d'une chambre d'extinction d'arc sous vide et d'un mécanisme de commande à ressort ou électromagnétique. Avec une structure compacte, une interruption rapide de l'arc et une forte adaptabilité environnementale, ces disjoncteurs sont largement installés dans les réseaux électriques extérieurs avec des tensions nominales allant généralement de 5 kV à 40,5 kV.
Un disjoncteur à vide extérieur est conçu pour être installé dans des environnements de distribution d'énergie en plein air. Il utilise une ampoule à vide comme moyen d'extinction d'arc et fonctionne via un ressort ou un mécanisme électromagnétique pour ouvrir et fermer le circuit électrique.
Lorsqu'un défaut survient, les contacts se séparent à l'intérieur de la chambre à vide et un arc électrique se forme. L’environnement étant sous vide poussé, l’arc s’éteint rapidement et le courant est interrompu en toute sécurité. Ces disjoncteurs sont couramment utilisés dans les sous-stations extérieures, les systèmes de distribution montés sur poteaux et les infrastructures de réseau.
Le fonctionnement d'unDisjoncteur à vide extérieurimplique principalement deux parties : l’ampoule à vide et le mécanisme de commande.
Interruption de l'arc sous vide
Lorsque le disjoncteur s'ouvre, un arc se forme entre les contacts de séparation. Dans la chambre à vide, l’arc se dissipe rapidement car il n’y a presque aucune particule de gaz pour l’entretenir.
Mécanisme de stockage d'énergie
Le mécanisme à ressort stocke l'énergie mécanique et la libère pendant le fonctionnement, ce qui amène les contacts à se déplacer rapidement et à interrompre le courant.
Temps de fonctionnement rapide
Le temps d'ouverture typique est ≤ 45 ms, ce qui permet au disjoncteur d'isoler les défauts avant que les dommages matériels ne se propagent dans le système.
Une usine professionnelle chinoise produisant des équipements de disjoncteurs à vide extérieurs suit généralement les indicateurs techniques standard utilisés dans les réseaux de distribution.
Tension nominale
Les niveaux courants incluent 12 kV, 24 kV et 40,5 kV.
Courant nominal
Le courant nominal typique varie de 630 A à 1 600 A, en fonction de la capacité du système.
Courant de coupure de court-circuit
La plupart des disjoncteurs prennent en charge une capacité de coupure de 20 kA à 31,5 kA.
Conditions environnementales
Les équipements extérieurs fonctionnent généralement entre -40 °C et +40 °C et sont conçus pour résister à la pollution des environnements contaminés.
Durée de vie mécanique
La durée de vie mécanique de nombreux disjoncteurs atteint 10 000 opérations ou plus.
Une installation correcte permet de garantir un fonctionnement stable d'un disjoncteur à vide extérieur sur le terrain.
Structure de montage
Le disjoncteur est fixé sur un cadre en acier ou une structure de poteau dédié, généralement installé à une hauteur de 4 mètres ou plus.
Assemblage des composants
Les composants sont installés séquentiellement : cadre structurel → poteau isolant → ampoule à vide → connexions de jeu de barres.
Connexion électrique
L'espacement des lignes de sortie et la distance entre les pôles doivent respecter les normes de conception, et les connexions des bornes doivent être protégées avec de la graisse anticorrosion.
1. Extinction rapide de l'arc
La technologie d'interruption sous vide permet une suppression rapide de l'arc et réduit le risque de dommages à l'équipement.
2. Conception respectueuse de l’environnement
Aucune huile isolante ou gaz SF6 n’est requis, ce qui permet d’éviter les fuites ou les émissions.
3. Faibles exigences de maintenance
La chambre à vide scellée réduit l'usure des contacts internes et minimise l'entretien de routine.
4. Structure compacte et légère
Par rapport aux disjoncteurs pétroliers traditionnels, la structure est plus petite et plus facile à transporter et à installer.
5. Adaptation aux conditions extérieures
Les matériaux isolants composites tels que le caoutchouc de silicone ou la résine époxy aident à résister à l’embrasement de la pollution, aux rayons ultraviolets et aux changements de température.
