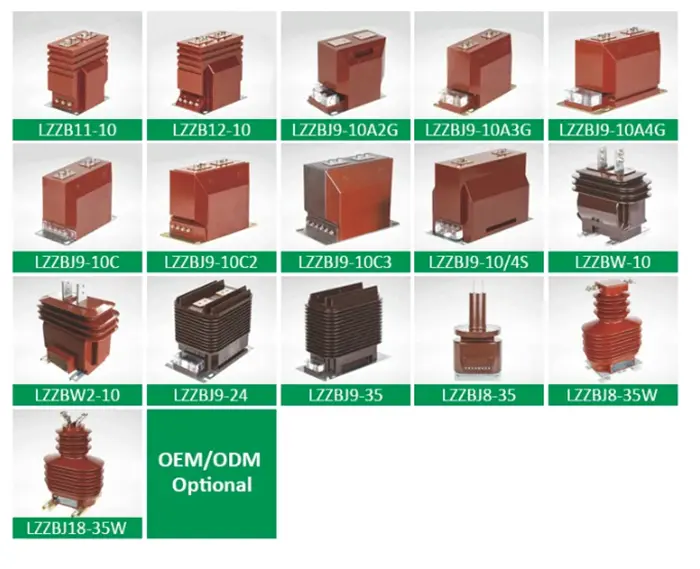

Venez, un fabricant et fournisseur de confiance d'appareils de mesure et de protection électriques en Chine, fournitTransformateur de courant intérieur (CT) 0,72-40,5 kVpour les applications industrielles, commerciales et utilitaires.
Transformateur de courant intérieur 0,72-40,5 kVfonctionne sur la base d'une induction électromagnétique, convertissant des courants primaires élevés en courants secondaires plus faibles et mesurables pour permettre une mesure et une protection précises.
1. Induction électromagnétique : le courant alternatif traversant le conducteur primaire génère un champ magnétique dans le noyau de fer, induisant un courant proportionnel dans l'enroulement secondaire (par exemple, rapport 1 000 : 1).
2. Isolation du signal : le courant secondaire (généralement 5 A ou 1 A) est isolé du circuit primaire haute tension, garantissant ainsi la sécurité du personnel et de l'équipement.
3. Contrôle de précision : les matériaux à haute conductivité magnétique, tels que les tôles d'acier au silicium ou les alliages nanocristallins, minimisent les pertes par hystérésis, atteignant une précision jusqu'à 0,2 niveau (erreur ± 0,2 %), conformément aux normes CEI 60044-1.
1. CT électromagnétique
Caractéristiques : noyau de fer avec enroulement, économique, très stable.
Applications : systèmes de distribution inférieurs à 10 kV, par exemple, comptage d'électricité industriel ou commercial.
Exemple de paramètres : rapport de courant nominal 200/5 A, impédance de charge 2,5 Ω (GB/T 20840.2-2014).
2. TC électronique
Caractéristiques : utilise des éléments Hall ou des capteurs à fibre optique, une large bande de fréquences (0,1 Hz à 1 MHz), une forte résistance EMI.
Applications : Nouvelle production d’énergie, systèmes de traction ferroviaire à grande vitesse.
3. Bobine Rogowski
Caractéristiques : conception sans noyau, haute linéarité, adaptée à la mesure du courant transitoire.
Exemple de paramètres : signal de sortie 0,333 V/kA, erreur linéaire <±0,1 % (IEEE C57.13-2016).
Comptage d'électricité
Compteurs industriels ou commerciaux de haute précision, nécessitant généralement une précision de 0,5S (±0,5 %), conformément à la norme DL/T 725-2013.
Protection des relais
Protection contre les surintensités ou différentielle ; Les TC doivent respecter des limites d'erreur spécifiques (par exemple, 5P20, erreur ≤ 5 % à 20 × courant nominal).
Surveillance industrielle
Les applications haute fréquence ou haute vitesse (par exemple, aciéries, fours à induction) nécessitent des TC électroniques avec une réponse en fréquence > 10 kHz.
Courant nominal : choisissez 1,2 à 1,5 × le courant de charge pour une protection optimale.
Niveau de précision : utilisez 0,2 pour les TC de mesure ; 5P/10P pour TC de protection.
Évitez les circuits ouverts au secondaire : peut générer une tension kV dangereuse.
Contrôle d'isolation : vérifiez régulièrement si la résistance d'isolation duTransformateur de courant intérieur 0,72-40,5 kVest ≥1MΩ.
Adaptation aux scénarios : sélectionnez le type de TC (électromagnétique, électronique, Rogowski) en fonction des besoins de l'application, de la précision, du coût et de la fiabilité.
