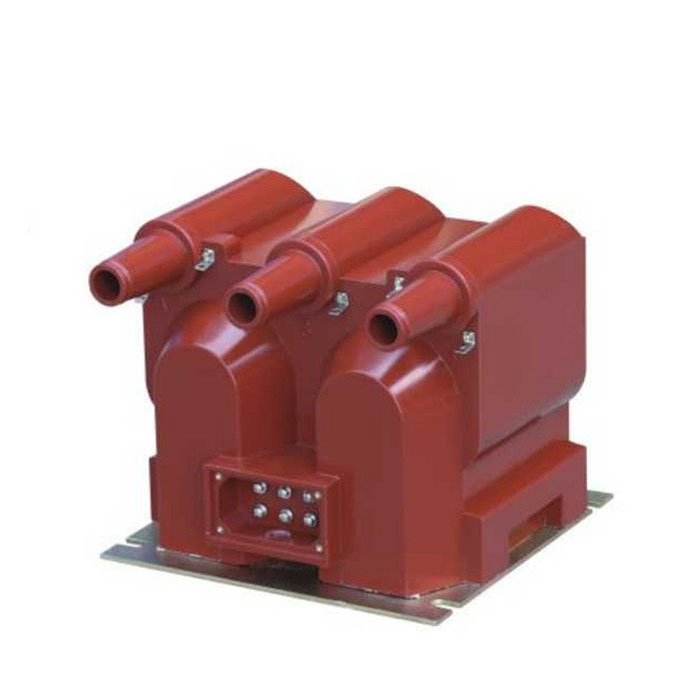

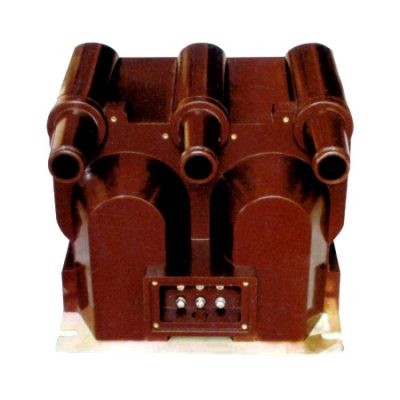

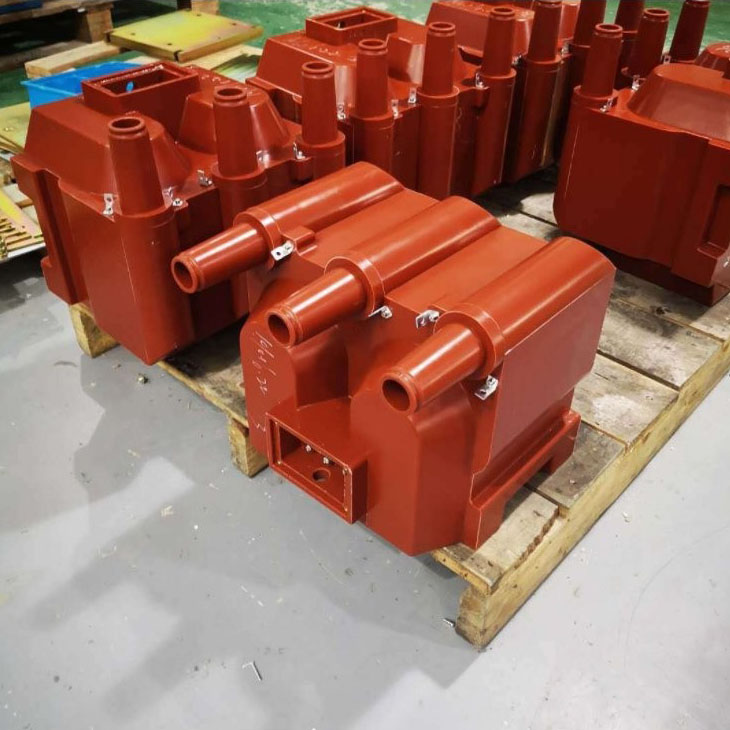

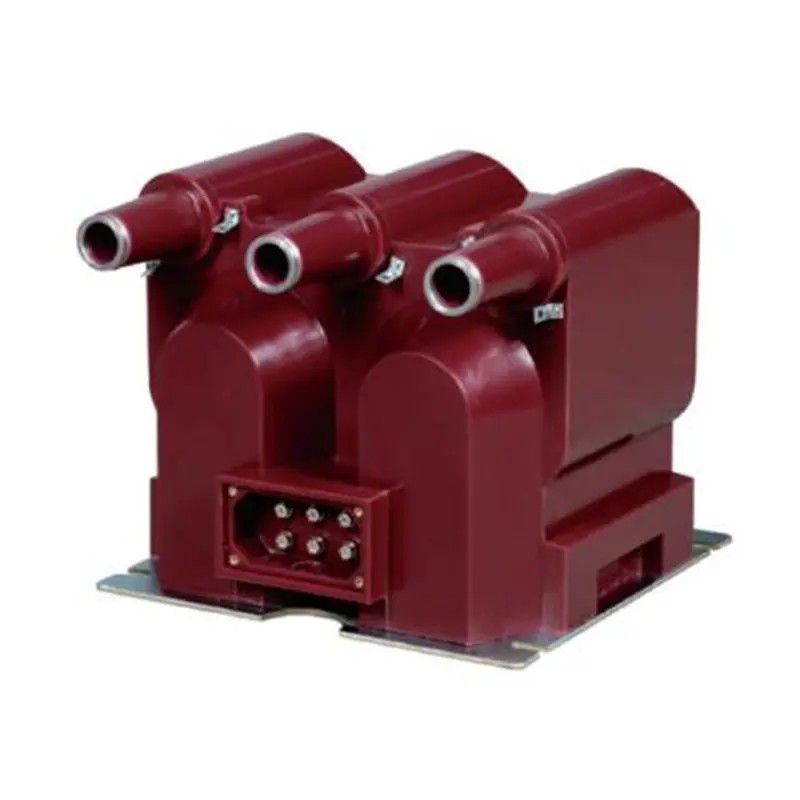

En tant que fabricant professionnel en Chine, Comewill souhaite vous fournir un transformateur de tension JSZV12-10R de haute qualité. Au-delà de son adaptabilité structurelle, le transformateur excelle en matière de sécurité de fonctionnement et de continuité. Une caractéristique remarquable est sa conception de fusibles remplaçables à chaud : les enroulements primaires des phases A, B et C sont intégrés à des fusibles de protection contre les courts-circuits qui peuvent être remplacés via la borne secondaire sans interrompre le fonctionnement du système.
Le JSZV12-10R est conçu pour s'adapter à des conditions variées sur site. Il prend en charge une configuration de câblage triphasé standard de type « V » et peut être facilement démonté en deux unités monophasées indépendantes, offrant une flexibilité pour l'installation et la conception du système.
Le transformateur de tension JSZV12-10R est spécialement conçu pour répondre aux exigences rigoureuses des systèmes d'alimentation intérieurs 10 kV, combinant précision de mesure et fiabilité opérationnelle.

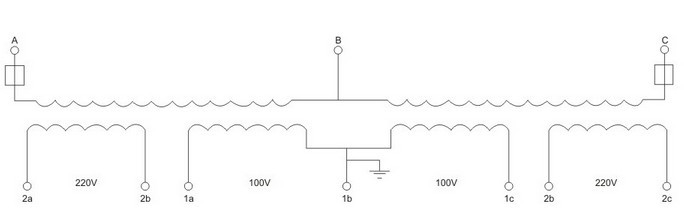

1. Fonctionnalité de sortie double secondaire :
Sortie 100 V : conçue pour la mesure de tension et la mesure d'énergie de haute précision.
Sortie 220 V : sert d'alimentation auxiliaire fiable pour les mécanismes de contrôle, réduisant ainsi le besoin de composants d'alimentation supplémentaires.
2. Isolation et durabilité supérieures :
Entièrement scellé avec de la résine époxy de haute qualité, offrant une résistance exceptionnelle à l'humidité, une résistance isolante et une protection contre le vieillissement, idéal pour les environnements intérieurs complexes ou très humides.
Construit avec des noyaux en tôle d'acier au silicium laminés à froid de haute qualité pour garantir de faibles pertes et des performances stables.
3. Protection de sécurité complète :
Les fusibles intégrés sur tous les enroulements primaires offrent une protection robuste contre les courts-circuits.
Le remplacement des fusibles est simple et ne nécessite pas d'arrêt du système, garantissant ainsi une disponibilité maximale.

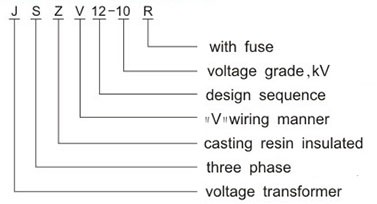

| Code | Signification | Description |
| J | Transformateur de tension | Identifie la catégorie d'équipement pour une reconnaissance immédiate. |
| S | Triphasé | Conçu pour les systèmes électriques triphasés afin de répondre aux besoins de mesure et de protection multicircuits. |
| Z | Isolation moulée en résine époxy | Indique un processus d'isolation entièrement coulé pour une résistance à l'humidité et une durabilité améliorées. |
| V | Câblage de type V | Désigne la configuration de câblage, offrant une flexibilité d'installation. |
| 12-10 | Conception et tension nominale | 12 est la série de conception ; 10 représente la tension nominale (10 kV), correspondant précisément aux exigences du système. |
| R | Avec fusible | Signifie une protection intégrée contre les courts-circuits pour une sécurité de fonctionnement améliorée. |
Pour garantir la stabilité et la fiabilité à long terme, le transformateur de tension JSZV12-10R est conçu pour fonctionner dans les paramètres environnementaux suivants. En tant qu'usine professionnelle possédant une expertise approfondie en matière de fabrication, Comewill peut également fournir des adaptations personnalisées pour des conditions non standard.
Plage de température : -5°C à +40°C
Altitude : ≤ 1000 m (solutions personnalisées disponibles pour les installations à haute altitude)
Humidité relative : ≤ 80 %
Environnement environnant : Exempt de gaz, de vapeurs ou de poussières conductrices corrosives (par exemple, carbone ou poudre métallique)
Vibrations et impacts : le site d'installation doit être exempt de fortes vibrations ou de chocs mécaniques.
formulaire 1 : données techniques du transformateur de tension pour la mesure
| Taper | Rapport de tension nominale (V) | Classe de précision et sortie nominale (VA) | Sortie maximale (VA) | niveau d'isolation évalué (kV) | |
|
|
|||||
| classe 0,2 | classe 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
| Taper | Rapport de tension nominale (V) | Classe de précision et sortie nominale (VA) | Sortie maximale (VA) | niveau d'isolation évalué (kV) | |
|
|
|||||
| classe 0,2 | classe 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
forme 2 : transformateur de tension technique pour la puissance de fonctionnement du disjoncteur
| Taper | Rapport de tension nominal (V) | Classe de précision et sortie nominale (VA) | Puissance de sortie maximale de courte durée (VA) | niveau d'isolation évalué (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 42/12/75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 42/12/75 |
| JSZV12-6R | 6/0,1/0,1 | 7,2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 42/12/75 |
| JSZV12-6R | 6/0,1 | 7,2/32/60 |
Notes : Pour l'alimentation électrique de fonctionnement du disjoncteur, la tension de tenue ne doit pas dépasser 15 %
