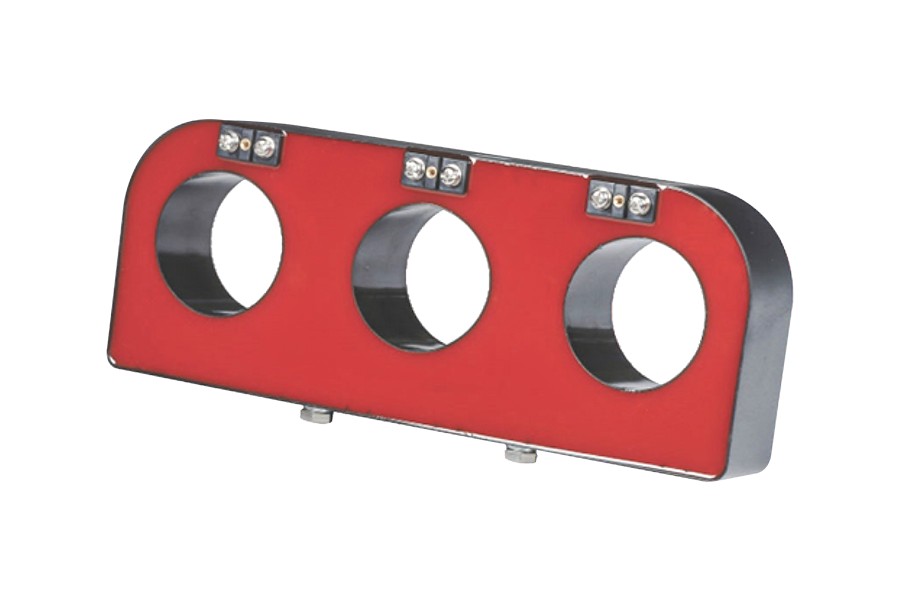

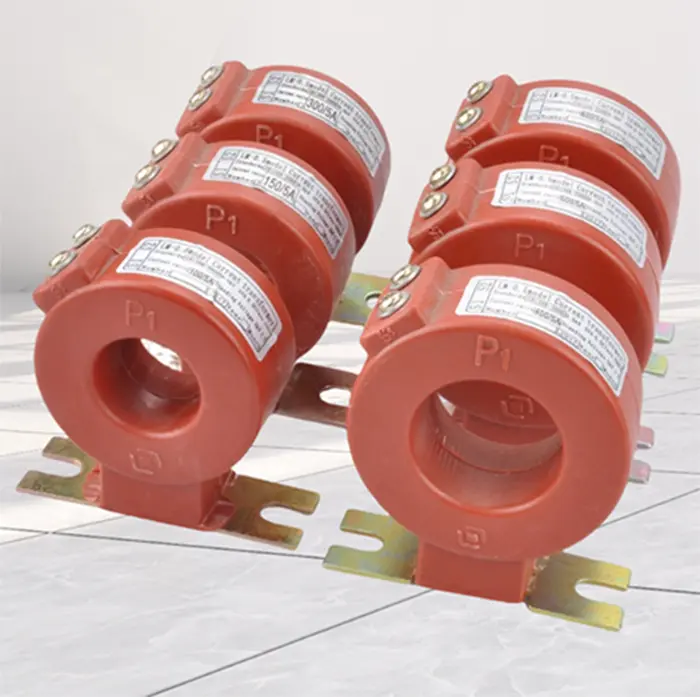

LeTransformateur de courant d'armoire gonflableest un appareil de mesure et de protection de courant conçu pour les systèmes d'appareillage à isolation gazeuse tels que C-GIS. Il mesure le courant primaire et fournit des signaux précis pour la mesure et la protection des relais dans les armoires de commutation compactes.Venez, un fournisseur professionnel, fournit des transformateurs de courant d'armoire gonflables de qualité en stock.
Un transformateur de courant d'armoire gonflable est installé à l'intérieur d'armoires de commutation isolées au gaz où le milieu isolant peut être de l'hexafluorure de soufre (SF₆) ou de l'air sec. Il convertit un courant primaire élevé en un courant secondaire standardisé, généralement 5 A ou 1 A, qui peut être utilisé en toute sécurité par les compteurs, les relais et les dispositifs de protection.
Le transformateur étant conçu pour les structures d'appareillage de commutation C-GIS, il est généralement monté autour du conducteur d'entrée ou de sortie du câble. Sa taille compacte lui permet de s'adapter à l'intérieur de compartiments d'appareillage étanches tout en conservant des performances d'isolation stables.
Venez est une usine professionnelle, produisantTransformateur de courant d'armoire gonflableL'équipement se concentre sur la fiabilité structurelle et la compatibilité de l'installation.
1. Structure de moulage en résine époxy
Le noyau de fer et les enroulements secondaires sont encapsulés dans une résine époxy, formant un corps étanche et ignifuge.
2. Conception d'installation compacte
La petite taille et le poids léger permettent une installation directement sur des circuits de câbles ou des jeux de barres à l'intérieur d'armoires gonflables.
3. Conducteur primaire scellé
Le conducteur primaire est généralement enfermé dans un boîtier en acier inoxydable ou isolé pour maintenir l'intégrité de l'isolation.
4. Conception de refroidissement naturel
L'isolation et la dissipation thermique intégrées permettent au transformateur de fonctionner sans équipement de refroidissement supplémentaire.
Courant primaire nominal
Les plages courantes vont de 20 A à 600 A, selon les exigences du réseau de distribution.
Courant secondaire nominal
Les sorties standard sont 5A ou 1A pour les équipements de mesure et de protection.
Classe de précision
Les combinaisons typiques incluent 0,5/10P, prenant en charge les fonctions de mesure et de protection des relais.
Fréquence nominale
La plupart des unités fonctionnent à 50 Hz ou 60 Hz.
Niveau d'isolation
Les niveaux d'isolation typiques sont de 12/42/75 kV, adaptés aux applications d'appareillage de commutation moyenne tension.
Adaptabilité environnementale
Le transformateur de courant à armoire gonflable est conçu pour fonctionner dans des environnements d'appareillage fermés qui peuvent rencontrer des conditions difficiles.
Plage de température
Les températures de fonctionnement typiques vont de −5°C à +45°C.
Résistance à la pollution
L'isolation scellée réduit l'influence de la poussière, de l'humidité et de la contamination.
Opération à haute altitude
De nombreuses conceptions permettent une installation dans des zones allant jusqu'à 3 000 mètres d'altitude.
Compatibilité avec isolation au gaz
Certaines nouvelles conceptions utilisent de l'air sec au lieu du SF₆ comme moyen isolant pour réduire l'impact environnemental.
Un fournisseur chinois fiable d’équipements de transformateur de courant pour armoire gonflable fournit des produits utilisés dans plusieurs secteurs de distribution d’énergie.
Les applications courantes incluent :
Systèmes électriques de transport ferroviaire urbain
Réseaux de distribution industrielle
Usines métallurgiques et pétrochimiques
Sous-stations moyenne tension
Infrastructure de réseau électrique à haute altitude
