Disjoncteurs à vide (VCB)sont devenus la référence en matière de protection moyenne tension, offrant une extinction rapide de l'arc, zéro émission de gaz à effet de serre et un entretien minimal. Ce guide complet répond à des questions cruciales : Comment fonctionnent les VCB ? Quels sont leurs principaux composants ? Comment se comparent-ils aux contacteurs sous vide ? Et pourquoi sont-elles la technologie préférée des services publics, de l’industrie et des énergies renouvelables ? Avec les informations d'un fabricant leaderVenez, cet article donne aux ingénieurs et aux acheteurs les connaissances nécessaires pour sélectionner le bon VCB pour leur application.
L'efficacité d'un disjoncteur à vide réside dans son utilisation d'un vide poussé, l'un des meilleurs isolants électriques connus, pour éteindre les arcs. Lorsque les contacts d'un VCB se séparent, l'arc qui se forme est rapidement éteint car il n'y a presque aucune molécule de gaz pour entretenir le plasma. Cela se traduit par un temps d'interruption inférieur à un demi-cycle de la forme d'onde CA, minimisant l'énergie de défaut et protégeant les équipements en aval. De plus, les VCB sont supérieurs aux disjoncteurs SF₆ sur le plan environnemental, car ils n'émettent aucun gaz à effet de serre, ce qui en fait une technologie clé pour les réseaux électriques durables.
Le fonctionnement d'unVCBse décompose en une série d’étapes rapides et précises :
L'ensemble de ce processus se déroule en microsecondes, ce qui rend les VCB exceptionnellement rapides et fiables pour la commutation de courant de charge et de défaut.
Un VCB de haute qualité est un assemblage de plusieurs composants critiques :
Bien que les deux utilisent des ampoules à vide, les VCB et les contacteurs à vide remplissent des fonctions distinctes. Le tableau ci-dessous clarifie les principales différences.
| Fonctionnalité | Disjoncteur à vide (VCB) | Contacteur à vide |
|---|---|---|
| Rôle principal | Protection contre les courants de défaut (courts-circuits) et les commutations peu fréquentes. | Commutation opérationnelle fréquente de charges telles que les moteurs et les appareils de chauffage. |
| Plage de tension | 3 kV à 36 kV (jusqu'à 40,5 kV pour les modèles spécialisés). | Jusqu'à 15 kV, généralement 200 A à 630 A. |
| Charges typiques | Transformateurs, générateurs, condensateurs, gros moteurs, départs de distribution. | Moteurs, éclairage, circuits de chauffage et équipements fréquemment commutés. |
| Fréquence de commutation | Peu fréquent (protection et isolement). | Très fréquent (des milliers d'opérations). |
| Évaluation des courts-circuits | Élevé (20 kA à 50 kA typique). | Inférieur (jusqu'à 10 kA). |
Les disjoncteurs à vide offrent un ensemble d’avantages convaincants qui en font le choix privilégié pour les applications moyenne tension :
Les VCB sont disponibles dans plusieurs configurations pour s'adapter à différents environnements et besoins opérationnels.

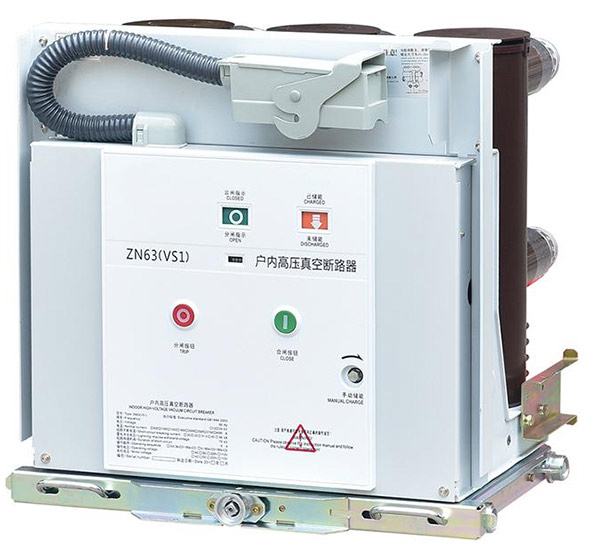

Unités compactes conçues pour être installées dans des panneaux de commutation dans les usines, les bâtiments commerciaux et les sous-stations intérieures. Les exemples incluent les types fixes et amovibles VS1-12 largement utilisés.
Modèles résistants aux intempéries, conçus pour les sous-stations et les réseaux de transmission, capables de résister à la pluie, au vent et aux températures extrêmes.
Les VCB sont essentiels dans un large éventail d’industries et d’infrastructures :
A1 : La principale différence réside dans le moyen d'extinction de l'arc : les VCB utilisent le vide, tandis que les disjoncteurs SF₆ utilisent du gaz sous pression. Les VCB sont plus respectueux de l'environnement (pas d'émissions de gaz à effet de serre), ont une récupération diélectrique plus rapide et nécessitent moins de maintenance pour les applications moyenne tension.
A2 : L'ampoule à vide est scellée à vie, généralement pendant 10 à 20 ans dans des conditions normales. La durée de vie mécanique du mécanisme de commande dépasse souvent 30 000 opérations.
A3 : Oui, mais des VCB spécialisés à commutation de condensateurs avec commutation contrôlée sont recommandés pour minimiser les pré-amorçages, les courants d'appel et les réamorçages, garantissant ainsi la longévité des contacts et la stabilité du système.
A4 : La maintenance de routine se concentre sur le mécanisme de fonctionnement, les connexions électriques et les circuits de commande, et non sur l'ampoule à vide elle-même. Les tâches typiques comprennent l'inspection visuelle, la mesure de la résistance de contact et les tests de fonctionnement mécanique tous les 3 à 5 ans.
A5 : Absolument. Les VCB extérieurs sont spécialement conçus avec des boîtiers résistants aux intempéries, des isolants de haute qualité et des traitements anticorrosion pour résister aux conditions environnementales difficiles.
Les disjoncteurs à vide sont clairement les gagnants de la distribution d’énergie moyenne tension moderne, alliant performances supérieures, responsabilité environnementale et fiabilité à long terme. À mesure que l’industrie continue d’éliminer progressivement le SF₆, la demande de VCB de haute qualité est appelée à augmenter. La sélection d’un fabricant de confiance est cruciale pour garantir que votre équipement offre des performances et une sécurité constantes.
Venez, une usine et fournisseur leader basé en Chine, propose une gamme complète de VCB intérieurs, extérieurs et spécialisés. Nos produits sont conçus avec précision, rigoureusement testés et disponibles pour les commandes de stock et les projets de vente en gros personnalisés. En choisissant Comewill, vous bénéficiez de prix directs usine, d'une expertise technique et d'un support client réactif.
