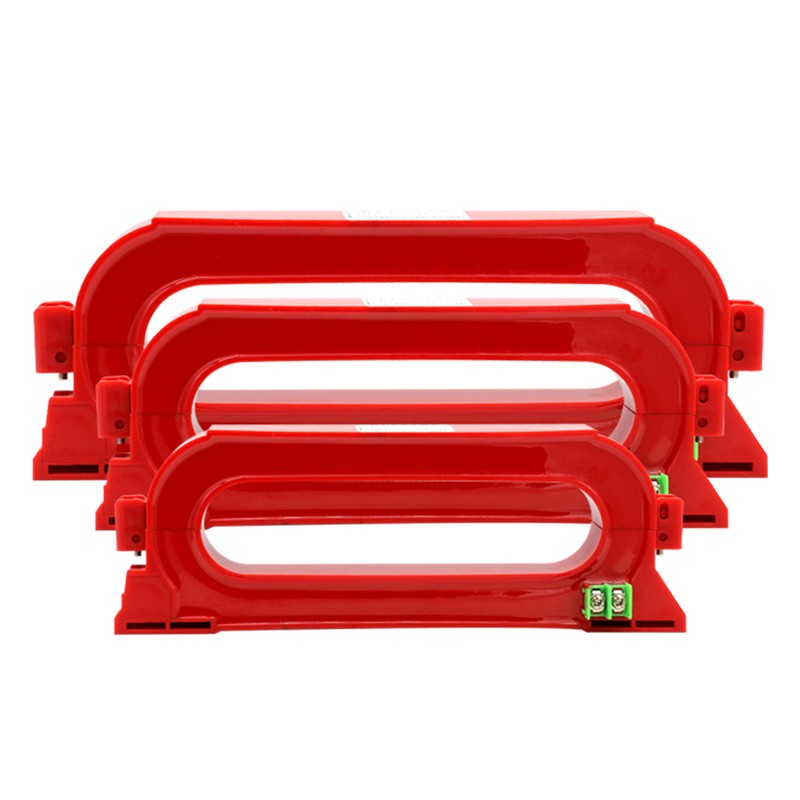

Lors du fonctionnement de notre système électrique, une fois que le courant de mise à la terre homopolaire se produit, le transformateur de courant homopolaire carré de type CTK de haute qualité de l'usine Comewill peut coopérer de manière transparente avec les dispositifs de protection de relais et les systèmes de signal, déclencher de manière stable l'action des composants de l'appareil et mettre en œuvre les fonctions de protection et de surveillance. Sa particularité de ne pas sélectionner d'équipement et sa liaison stable permettent aux acheteurs d'éviter de s'inquiéter des problèmes d'adaptation, ce qui est également l'une des principales raisons pour lesquelles il est devenu populaire dans les achats.
Si un accident de choc électrique ou une fuite se produit dans le circuit, le côté secondaire du transformateur répondra immédiatement et produira un courant homopolaire. À ce stade, les appareils connectés à la ligne secondaire activeront rapidement le mécanisme de protection - soit en coupant automatiquement l'alimentation pour empêcher le défaut de s'étendre ; Soit émettez immédiatement un signal d'alarme pour rappeler au personnel de le gérer en temps opportun, minimisez les risques pour la sécurité du système électrique et protégez également la sécurité personnelle du personnel sur site.
Pour les projets d'approvisionnement avec des exigences de protection de sécurité électrique, ce transformateur de courant homopolaire carré de type CTK est fiable, durable et a des effets de protection directs, ce qui en fait un choix d'approvisionnement de haute qualité pour améliorer le niveau de sécurité de l'ensemble du système électrique. Si vous avez besoin d'achats en gros ou si vous avez des paramètres personnalisés ou des besoins de conseils techniques, Welcome (Wenzhou) Electric Co., Ltd. peut fournir des services professionnels à guichet unique. Qu'il s'agisse de l'arrimage du processus d'approvisionnement ou d'un support technique ultérieur, nous pouvons vous aider à le résoudre correctement et à répondre pleinement aux besoins d'approvisionnement de différents domaines.
Les CTK sont des appareils solides et fiables conçus pour les systèmes électriques triphasés. Voici ce qui les distingue dans une utilisation réelle :
Détecte les courants déséquilibrés et les défauts à la terre : les transformateurs de courant homopolaires carrés de type CTK sont conçus pour mesurer le courant déséquilibré dans les configurations triphasées (c'est le total des courants triphasés). Cela signifie qu'ils peuvent détecter les défauts à la terre, qui se produisent lorsqu'un courant de défaut s'échappe d'un ou plusieurs conducteurs de phase vers la terre.
Super sensible : même de minuscules quantités de courant de fuite à la terre ne les dépassent pas. C’est un atout majeur pour protéger les équipements contre les dommages et protéger les travailleurs contre les chocs électriques. Toujours précis : ils fournissent des lectures précises de la composante homopolaire du courant, même lorsqu'il y a beaucoup de bruit électrique ou d'interférences qui perturbent le système.
Installation facile et non intrusive : il vous suffit de les monter autour du conducteur neutre d'un système triphasé ; pas besoin de couper le circuit ou de couper l'alimentation de la charge. La configuration est simple et ne perturbe pas les opérations.
Fonctionne sur différentes fréquences : conçu pour fonctionner de 50 Hz à 400 Hz (la plage commune pour la plupart des applications), le transformateur de courant homopolaire carré de type CTK est suffisamment flexible pour s'adapter à une variété d'installations électriques.
Faible charge sur le système : ils n’exercent pas de pression supplémentaire sur le circuit et ne nuisent pas à la précision des autres appareils de mesure du système.
Dans l'ensemble, les transformateurs de courant homopolaires carrés de type CTK sont des outils fiables et précis qui jouent un rôle clé dans la protection des systèmes électriques contre les défauts à la terre. Ils assurent la sécurité des personnes et des équipements, ce qui en fait un choix incontournable pour les besoins de protection électrique industrielle et commerciale.
| Paramètres électriques | Paramètres mécaniques | ||
| Fréquence | 50 ~ 400 Hz | Coquille | ABS (qualité ignifuge 94-V0) |
| Entrée nominale | 10mA~5A | Bobine | PBT |
| Plage de mesure | 10% d'entrée ~ 130% d'entrée | noyau de fer | Acier Ni/nanocristallin |
| Sortie nominale | 0 ~ 1 V (A ou) 0 ~ 0,25 mA | Structure interne | Moulage de résine époxy écologique |
| Différence de rapport | ≤±0,1 % | Plan de construction | Fixation par vis |
| Différence de phase | ≤±10 | Température de travail | -25 ℃ ~ +75 ℃ |
| Rigidité diélectrique | 2,5KV/1mA/1min | Humidité ambiante | ≤85% |
| Résistance d'isolation | DC500V/1000MΩ/min | Méthode de câblage | Type de borne/fil torsadé blindé 1,5 m |

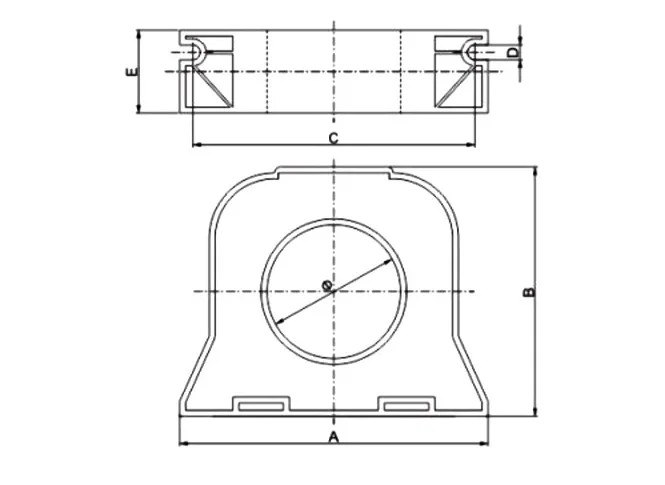

Dimension mécanique (pour référence seulement)
| Spécifications du modèle | Dimensions | ||||||
| Courant de référence | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
