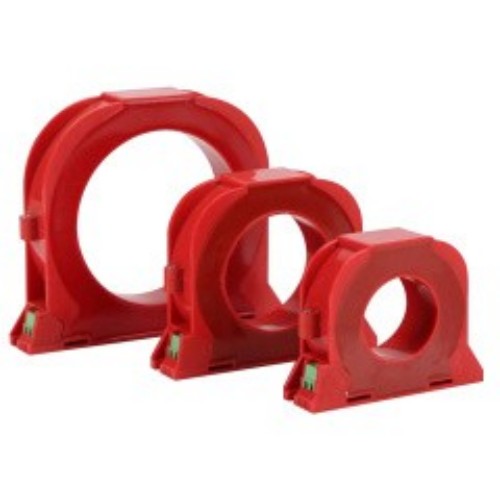

En tant que fabricant professionnel en Chine, Comewill souhaite vous fournir un transformateur de courant homopolaire de type CTK personnalisé. La fonction principale de ce système est de capturer la composante homopolaire du courant - la somme des courants triphasés, également connue sous le nom de « courant de ligne neutre » dans l'industrie, car cette partie du courant circule dans le conducteur neutre du système triphasé. Pour les projets d'approvisionnement ayant des exigences de protection de sécurité électrique, les performances de détection précises de ce produit constituent un point fort majeur, ce qui convient parfaitement à divers scénarios nécessitant une surveillance fiable des défauts de mise à la terre.
Dans la pratique, les transformateurs de courant homopolaires de type CTK seront utilisés conjointement avec des dispositifs de protection à relais ou des systèmes de signal. Lorsqu'un courant de mise à la terre homopolaire se produit dans le système électrique (comme un choc électrique ou un défaut de fuite dans le circuit), le côté secondaire du transformateur produira le courant homopolaire correspondant, ce qui déclenchera l'action de l'équipement connecté à la ligne secondaire, comme couper l'alimentation électrique, émettre des signaux d'alarme, etc., obtenant finalement la protection et la surveillance du circuit et de l'équipement. Pour l'acheteur, la collaboration transparente avec les équipements de support améliore considérablement la valeur d'application pratique du produit.
Lors de l'installation, ce transformateur est généralement monté sur le conducteur neutre d'un système triphasé et peut émettre un signal proportionnel à la composante de courant homopolaire. Il convient de mentionner que même si le courant de défaut est faible, il peut détecter avec précision les défauts de mise à la terre, ce qui résout un problème clé en matière de protection de sécurité électrique. Grâce à lui, les dommages matériels dus à des défauts peuvent être évités et le risque de choc électrique pour le personnel peut être réduit. Il s'agit donc d'un choix d'achat populaire dans les systèmes de distribution d'énergie, les centres de contrôle de moteurs et autres appareils électriques sujets à des défauts de mise à la terre.
S'il existe un besoin d'achat en gros, de personnalisation ou de consultation technique de transformateurs de courant homopolaires de type CTK, Welcome (Wenzhou) Electric Co., Ltd. peut fournir des services professionnels à guichet unique pour répondre aux divers besoins de projets dans différents domaines tels que l'industrie, le commerce et les infrastructures.
| Paramètres électriques | Paramètres mécaniques | ||
| Fréquence | 50 ~ 400 Hz | Coquille | ABS (qualité ignifuge 94-V0) |
| Entrée nominale | 10mA~5A | Bobine | PBT |
| Plage de mesure | 10% d'entrée ~ 130% d'entrée | noyau de fer | Acier Ni/nanocristallin |
| Sortie nominale | 0 ~ 1 V (A ou) 0 ~ 0,25 mA | Structure interne | Moulage de résine époxy écologique |
| Différence de rapport | ≤±0,1 % | Plan de construction | Fixation par vis |
| Différence de phase | ≤±10 | Température de travail | -25 ℃ ~ +75 ℃ |
| Rigidité diélectrique | 2,5KV/1mA/1min | Humidité ambiante | ≤85% |
| Résistance d'isolation | DC500V/1000MΩ/min | Méthode de câblage | Type de borne/fil torsadé blindé 1,5 m |

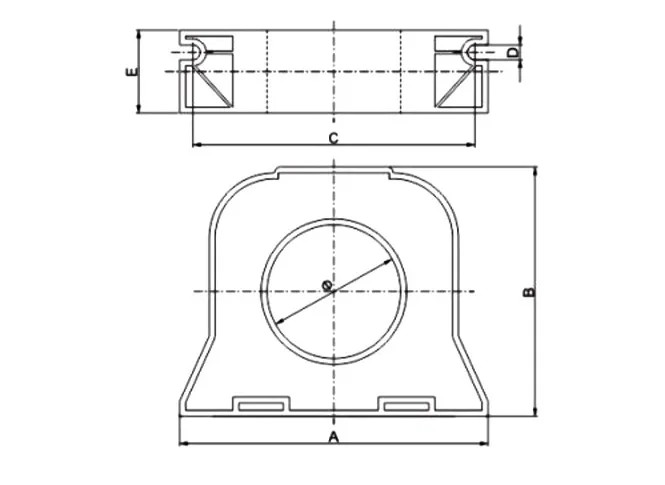

Dimension mécanique (pour référence seulement)
| Spécifications du modèle | Dimensions | ||||||
| Courant de référence | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1、Avantages fondamentaux
Peut détecter avec précision les courants déséquilibrés : les transformateurs de courant homopolaires de type CTK sont spécialement conçus pour les systèmes électriques triphasés et peuvent mesurer les courants déséquilibrés formés par la somme des courants triphasés. S'il y a une fuite de courant d'un ou plusieurs conducteurs de phase vers la terre, c'est-à-dire qu'un défaut de mise à la terre se produit, il peut être détecté à temps.
Sensibilité extrêmement élevée : même de petits courants de défaut à la terre peuvent être détectés par ce transformateur. De cette manière, il peut empêcher les pannes d'équipement dues à des dysfonctionnements, réduire le risque de choc électrique pour le personnel et rendre le système électrique plus sûr.
Mesure précise : même en présence de bruit important ou d'autres interférences sur site, il fournit des résultats de mesure précis pour les transformateurs de courant homopolaire de type CTK, qui peuvent fournir un support de données fiable pour les actions de protection ultérieures.
Installation sans toucher au circuit : Il est particulièrement pratique d'installer sans déconnecter le circuit ni arrêter la charge. Placez-le simplement sur le conducteur neutre du système triphasé sans affecter le fonctionnement normal du système.
Large fréquence d'adaptabilité : la fréquence de travail peut couvrir 50 Hz à 400 Hz, et elle peut s'adapter à tout scénario courant d'utilisation de l'électricité avec une bonne compatibilité.
N'affecte pas le fonctionnement du circuit : la charge elle-même est très faible, ce qui n'aura pas d'impact significatif sur le fonctionnement du circuit, ni n'interférera avec la précision des autres équipements de mesure du système, assurant ainsi le fonctionnement stable de l'ensemble du système électrique.
Scénario de surveillance des incendies électriques
Système de protection contre les incendies et les fuites
Dispositif de protection des relais électromagnétiques
Équipement de protection des micro-ordinateurs, etc.
