Armoires électriquessont les bêtes de somme silencieuses de l'industrie moderne, protégeant les commandes sensibles, les automates etappareillage de commutation. Cependant, les plus grandes menaces qui pèsent sur ces composants sont invisibles : l’humidité et le froid. Dans ce guide, nous explorons les éléments essentiels du radiateur pour armoire, en répondant aux questions les plus importantes auxquelles les ingénieurs sont confrontés. Nous approfondirons une question spécifique : « Comment un radiateur d'armoire évite-t-il des dommages coûteux liés à la condensation ? » - et fournirons un aperçu complet de la technologie, des critères de sélection et des meilleures pratiques. Présenté parVenez, cet article a pour objectif de vous aider à sécuriser vos investissements avec une gestion thermique de précision.
1. Points clés à retenir
2. Définir les 7 questions les plus importantes sur le chauffage pour armoire
3. Analyse approfondie : Comment un radiateur pour armoire évite-t-il des dommages coûteux liés à la condensation ?
4. Protocoles d'installation et de sécurité
5. Foire aux questions (FAQ)
6. Conclusion et appel à l'action
Avant de plonger dans les détails, voici les points essentiels à retenir concernant le chauffage des armoires :
Fonction principale : AChauffage pour armoireest conçu pour empêcher la condensation et maintenir une température minimale, et non pour « chauffer » l'espace comme un radiateur d'ambiance.
Le véritable ennemi : l'humidité relative, et pas seulement les températures froides, provoque la corrosion des composants et des courts-circuits. Une légère augmentation de la température réduit considérablement l'humidité relative.
La technologie est importante : les éléments PTC (coefficient de température positif) constituent la norme de l'industrie en matière de sécurité et d'efficacité, car ils s'autorégulent et empêchent la surchauffe.
Le dimensionnement est essentiel : la sélection de la puissance correcte dépend de la surface de l'armoire, de l'augmentation de température souhaitée et de l'isolation. Trop peu de puissance ne parvient pas à empêcher la condensation ; trop de choses peuvent gaspiller de l’énergie.
Lors de la recherche ou de la spécification de solutions de gestion thermique, les professionnels posent des questions spécifiques et à fort impact. Voici les variantes de mots-clés « Chauffage pour armoire » les plus influentes, formulées sous forme de questions :
1) Comment unChauffage pour armoireéviter des dommages coûteux liés à la condensation ? (Le mécanisme technique derrière la déshumidification)
2) De quelle taille de radiateur pour armoire ai-je besoin pour mon boîtier électrique ? (Critères de dimensionnement et de sélection)
3) PTC ou chauffage résistif pour armoire : lequel est le plus sûr ? (Comparaison des technologies pour la fiabilité)
4) Un radiateur pour armoire peut-il être utilisé dans des endroits extérieurs dangereux ? (Adaptabilité environnementale et indices IP)
5) Comment installer correctement un radiateur sur rail DIN pour armoire ? (Bonnes pratiques d'installation)
6) Quelle est la différence entre un radiateur soufflant et un radiateur à convection pour armoires ? (Caractéristiques de performances)
7) Pourquoi mon armoire transpire-t-elle même avec un radiateur pour armoire installé ? (Dépannage des pannes courantes)
C’est la question la plus critique pour tout directeur d’usine ou constructeur de panneaux de commande. Pour y répondre, il faut d’abord comprendre l’ennemi : le point de rosée.
L'air peut contenir une quantité spécifique de vapeur d'eau. La quantité qu’il peut contenir est directement liée à la température : l’air chaud retient plus d’humidité, l’air froid en retient moins. L'humidité relative (HR) est une mesure de la quantité d'eau que l'air retient par rapport à sa capacité maximale à cette température.
Lorsque l'air à l'intérieur d'une armoire refroidit (par exemple la nuit, lorsque l'équipement est éteint ou que la surface de l'enceinte est exposée au froid), sa capacité à retenir l'humidité diminue. Si la température descend en dessous du point de rosée, l'excès de vapeur d'eau se condense en eau liquide sur des surfaces telles que les circuits imprimés et les jeux de barres.
Cette eau conduit à :
Courts-circuits : L’eau crée des chemins conducteurs là où il ne devrait pas en exister.
Corrosion : Les composants métalliques s’oxydent, augmentant la résistance et générant de la chaleur.
Défaillance de fuite : l'humidité permet au courant de « se glisser » à travers les surfaces isolantes.
Il existe deux manières principales de lutter contre ce problème, mais Comewill se concentre sur la méthode la plus fiable pour la plupart des applications industrielles : le chauffage.
| Fonctionnalité | Chauffage pour armoire (gestion thermique) | Déshumidificateur à condensation (réfrigération) |
| Principe | Augmente la température de l’air pour réduire l’humidité relative. | Refroidit une surface pour éliminer physiquement l’eau. |
| Effet sur l'air | Réduit l’humidité relative mais maintient l’humidité absolue. | Élimine l'humidité absolue de l'air. |
| Installation | Montage simple sur rail DIN, profil bas. | Souvent plus grand, nécessite un tube de drainage. |
| Meilleur cas d'utilisation | Prévenir la condensation future et maintenir min. température. | Éliminer les niveaux d’humidité élevés existants. |
| Recondensation | Si le chauffage tombe en panne et que la température baisse, la condensation revient instantanément. | Une fois l’eau éliminée, elle disparaît. |
Le radiateur pour armoire fonctionne en créant un « microclimat ». En élevant la température interne de quelques degrés seulement au-dessus de la température extérieure ambiante, l’air intérieur maintient une humidité relative beaucoup plus faible. Cela garantit que même si la paroi de l'armoire est froide à l'extérieur, l'air qui la touche à l'intérieur est trop chaud pour atteindre son point de rosée.
Même si un appareil de chauffage n’élimine pas l’eau, il arrête efficacement la formation d’eau. Les données industrielles montrent que le maintien d'un différentiel de température constant de 5 °C (9 °F) au-dessus du point de rosée ambiant élimine pratiquement le risque de condensation. Des produits comme ceux des principaux fabricants utilisent des résistances PTC qui fournissent une puissance calorifique auto-limitée, garantissant que la température reste dans une fenêtre de fonctionnement sûre sans gaspiller d'énergie ni risquer d'endommager les composants.
Pour garantir que votre radiateur pour armoire fonctionne comme prévu, suivez ces directives essentielles dérivées des meilleures pratiques de l'industrie :
Flux d'air vertical : montez le radiateur verticalement (sortie d'air vers le haut) pour permettre une convection naturelle ou pour soutenir la direction du flux d'air du ventilateur.
Maintenir un espace libre : observez toujours un espace de sécurité de 50 à 100 mm entre le radiateur et les composants ou le câblage adjacents. Cela empêche les composants en plastique de fondre ou les fils de surchauffer.
Connexion parallèle : si vous utilisez plusieurs éléments chauffants PTC ensemble, ils doivent être connectés en parallèle et non en série. La connexion en série peut conduire à une distribution de puissance et de température instable.
Ne pas contrôler la tension : la température de surface d'un radiateur PTC est autorégulée par sa résistance interne. Tenter de contrôler la température en abaissant la tension (par exemple en utilisant un variateur) entraînera une oscillation du PTC ou un fonctionnement incorrect du PTC.
La sécurité d'abord : assurez-vous que l'appareil dispose des approbations appropriées (CE, cURus, etc.) et correspond à votre tension d'alimentation (par exemple, 230 V AC, 115 V AC).
Q : Un radiateur pour armoire réduira-t-il l’humidité absolue dans ma boîte ?
R : Non. Contrairement à un déshumidificateur réfrigérant, un chauffage standard n’élimine pas l’eau de l’air. Il diminue l'humidité relative en réchauffant l'air, ce qui augmente sa capacité à retenir l'humidité, empêchant ainsi la condensation. Considérez-le comme une mesure préventive et non curative pour les composants déjà trempés.

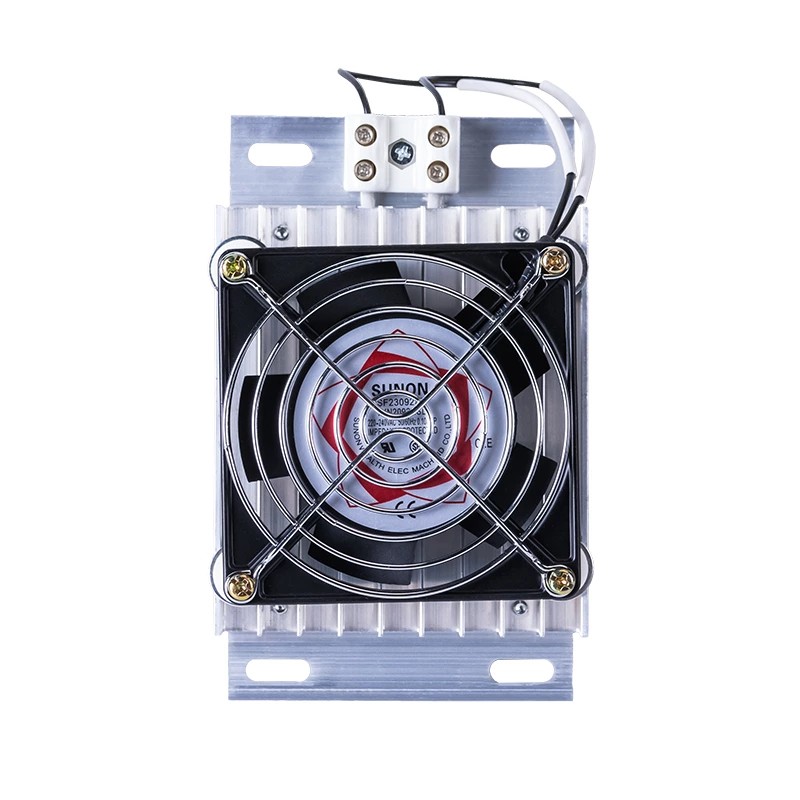

Q : Que se passe-t-il si le ventilateur tombe en panne sur un radiateur soufflant ?
R : Aérothermes de haute qualité avec éléments PTC, tels que ceux référencés parVenez, sont conçus dans un souci de sécurité. L'élément PTC a une limite de température intégrée. Si le ventilateur tombe en panne et que la chaleur s'accumule, la résistance du PTC augmente, réduisant automatiquement la puissance de sortie pour éviter la surchauffe et les risques d'incendie. Certains modèles incluent également un fusible thermique secondaire.
Q : Puis-je utiliser un radiateur ordinaire dans mon armoire électrique ?
R : Absolument pas. Les radiateurs standards ne sont pas conçus pour l’espace confiné d’une armoire électrique. Ils ne disposent pas des certifications de sécurité nécessaires (comme la double isolation - Classe de protection II), sont trop grands et peuvent ne pas avoir l'indice IP correct (IP20 ou supérieur est la norme) pour empêcher l'entrée de corps étrangers. Utilisez toujours un radiateur pour armoire spécialement conçu.
Q : Mon armoire est à l’extérieur et il fait très froid. Dois-je faire fonctionner le chauffage 24h/24 et 7j/7 ?
R : Bien que le radiateur soit robuste, un fonctionnement continu est un gaspillage. Il est fortement recommandé d'utiliser un thermostat ou un hygrostat. Cela permet au chauffage de fonctionner uniquement lorsque la température descend en dessous d'un point de consigne (par exemple pour se protéger du gel) ou lorsque l'humidité atteint un niveau dangereux. Cela prolonge la durée de vie de l'appareil et économise de l'énergie.
Q : Quelle est la durée de vie typique d’un radiateur d’armoire PTC ?
R : Les éléments PTC eux-mêmes sont des dispositifs semi-conducteurs avec une durée de vie théorique extrêmement longue car il n'y a pas de contacts susceptibles de s'user ni de bobines susceptibles de brûler. La durée de vie de l'unité complète est généralement déterminée par les roulements à billes du ventilateur (si un ventilateur est présent). Les unités de haute qualité utilisent des roulements à billes durables évalués pour des dizaines de milliers d'heures.
Protéger votre infrastructure électrique et électronique des menaces silencieuses de l’humidité et du froid n’est pas une option : c’est une nécessité pour la fiabilité opérationnelle. Un radiateur pour armoire haute performance est la solution la plus efficace, efficiente et fiable pour éviter la condensation, maintenir l'intégrité des composants et garantir que vos systèmes sont prêts à fonctionner, quelles que soient les conditions environnementales.
Chez Comewill, nous comprenons les complexités de la gestion thermique. En tant que fabricant et fournisseur leader en Chine, notre usine est équipée pour répondre aux normes mondiales, offrant tout, des radiateurs PTC personnalisés aux fournitures ponctuelles à grand volume. Nos radiateurs sont conçus avec les caractéristiques qui comptent : des options de contrôle intelligentes, une installation facile sur rail DIN et des matériaux résistants à la corrosion pour une fiabilité durable.
Ne laissez pas la condensation vous arrêter.
Assurez la longévité de votre équipement avec les solutions d'ingénierie de précision de Comewill.
Contactez-nousaujourd'hui pour discuter de vos besoins spécifiques. Que vous ayez besoin de spécifications techniques, d'une conception personnalisée ou d'un devis de commande groupée, notre équipe est prête à vous proposer des solutions thermiques efficaces, fiables et performantes.
