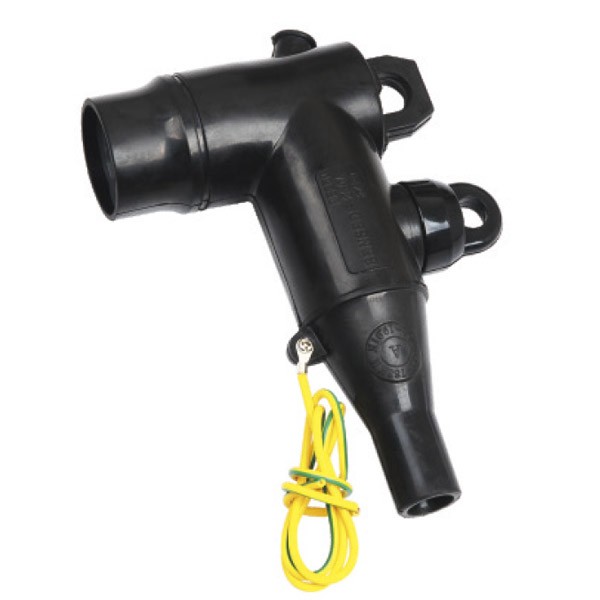

Connecteur coudé de rupture de charge 24KV 250A

Le connecteur coudé de rupture de charge ZT-24/250 24kV 250A de qualité d'usine Comewill avec une qualité fiable convient à vos besoins d'approvisionnement en connexion haute tension.
Associez-le à la bonne douille ou à la bonne fiche, et ce connecteur vous offre une connexion séparable entièrement blindée et totalement submersible. Même dans des environnements humides et difficiles, il fonctionne de manière stable. Il existe également des points de test capacitifs intégrés : vous pouvez les utiliser pour vérifier l'état du circuit ou installer des indicateurs de défaut, ce qui facilite grandement la maintenance et le dépannage.
Autre gros plus : aucun espacement minimum des phases n’est nécessaire. Vous pouvez le monter verticalement, horizontalement ou à n’importe quel angle entre les deux. Cette flexibilité vous évite bien des tracas lors de l'installation sur site, en s'adaptant à différentes configurations de projet.
Pour vos besoins d'achat, nous proposons de bons prix, des MOQ flexibles et une livraison à temps pour assurer le bon fonctionnement de votre chaîne d'approvisionnement. Besoin de commandes groupées, d’échantillons à tester ou d’une assistance technique pour la personnalisation ? Notre équipe est là pour vous aider.
Si vous recherchez des connecteurs coudés anti-charge de haute qualité, contactez-nous. Nous nous engageons à fournir des produits rentables et fiables pour sauvegarder les opérations de votre projet.

Caractéristiques:

◆ Associez le connecteur coudé anti-charge 24KV 250A avec la douille ou la fiche appropriée, et il donne une connexion séparable entièrement blindée et totalement submersible.
◆ Point de test capacitif intégré — vous pouvez l'utiliser pour vérifier l'état du circuit ou installer un indicateur de défaut.
◆ Aucun espacement de phase minimum requis.
◆ Options de montage : vertical, horizontal ou n'importe quel angle entre les deux.

Application

◆ Utilisé pour connecter des câbles polymères aux transformateurs, appareillages de commutation, moteurs et autres équipements via un connecteur séparable prémoulé.
◆ Convient aux installations intérieures et extérieures.
◆ Fonctionne pour une tension système jusqu'à 24 kV.
◆ Courant continu 250 A (peut supporter une surcharge de 300 A pendant 8 heures).

Détails du câble

- Câbles polymères (comme XLPE, EPR)
- Conducteurs en cuivre ou en aluminium
- Écrans semi-conducteurs ou métalliques
- Taille du conducteur : 25-120 mm²

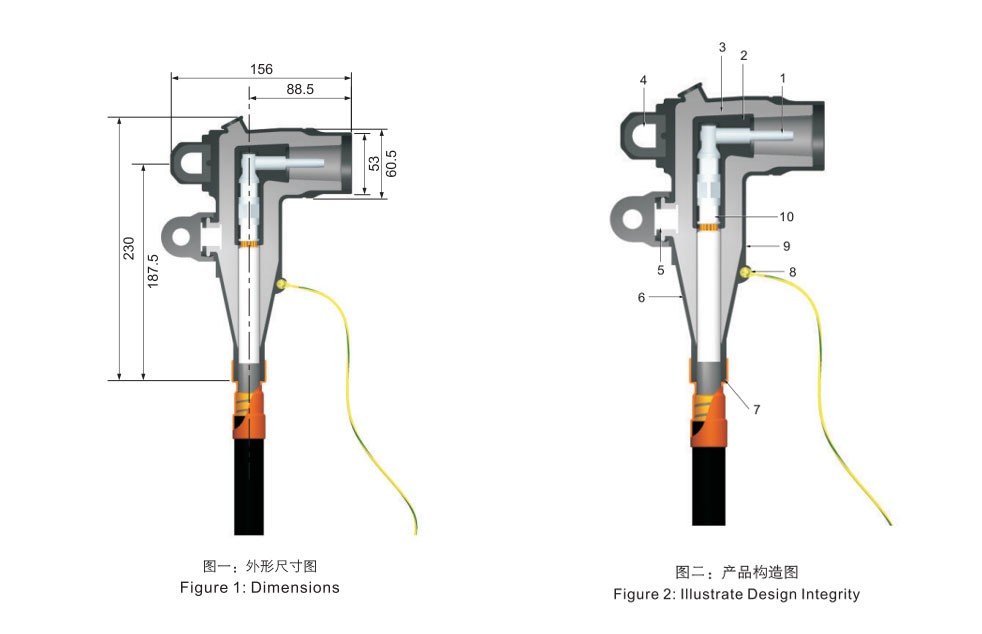

Structure du produit :

1. Tige conductrice : utilisez la clé hexagonale que nous fournissons pour visser la broche en cuivre étamé dans le contact conducteur - facile à installer.
2. Insert semi-conducteur : Il s’agit d’un écran en caoutchouc conducteur EPDM moulé, principalement utilisé pour contrôler les contraintes électriques.
3. Isolation : Le caoutchouc isolant EPDM moulé est formulé et mélangé dans notre propre usine, la qualité est donc garantie.
4. Oeil de traction : Il s’agit d’un oeil de traction encapsulé en acier inoxydable avec un cran, qui aide à positionner la bélière.
5. Point de test capacitif : ce point vous permet de vérifier l'état du circuit. Il y a également un capuchon en caoutchouc conducteur EPDM moulé pour le maintenir étanche.
6. Soulagement du stress : l'écran extérieur et l'adaptateur de câble sont conçus pour soulager le stress du câble.
7. Adaptateur de câble : L'ouverture est dimensionnée pour s'adapter parfaitement (ajustement par interférence), de sorte qu'elle puisse maintenir un joint étanche.
8. Oeil de mise à la terre : il est moulé directement dans l’écran externe, conçu pour connecter le fil de terre.
9. Blindage semi-conducteur : Le caoutchouc conducteur EPDM moulé se connecte au blindage du câble. Cela maintient l'écran continu et garantit que l'ensemble est au potentiel de la terre.
10. Cosse de câble conducteur : Il s’agit d’un connecteur à compression bimétallique soudé par inertie, compatible avec les conducteurs en cuivre et en aluminium.

FAQ

Q1 : Quelle est la fonction principale du connecteur coudé de coupure de charge 24 kV 250 A ?
R : Il permet une connexion et une déconnexion sûres des circuits moyenne tension sous tension tout en conservant une isolation complète et des performances de commutation contrôlées par l'arc.

Q2 : Ce connecteur peut-il être utilisé à l’extérieur ou dans des systèmes souterrains ?
R : Oui, il est entièrement blindé et submersible, ce qui le rend adapté aux systèmes de câbles souterrains, aux sous-stations extérieures et aux conditions environnementales difficiles.

Q3 : Avec quels câbles est-il compatible ?
R : Il prend en charge les câbles à isolation polymère tels que XLPE et EPR avec des conducteurs en cuivre ou en aluminium allant de 25 à 120 mm².

Q4 : L'installation nécessite-t-elle des outils spéciaux ou un positionnement strict ?
R : Aucun outil spécial n'est requis et il prend en charge une installation flexible dans des positions verticales, horizontales ou inclinées sans limitations d'espacement de phase.
