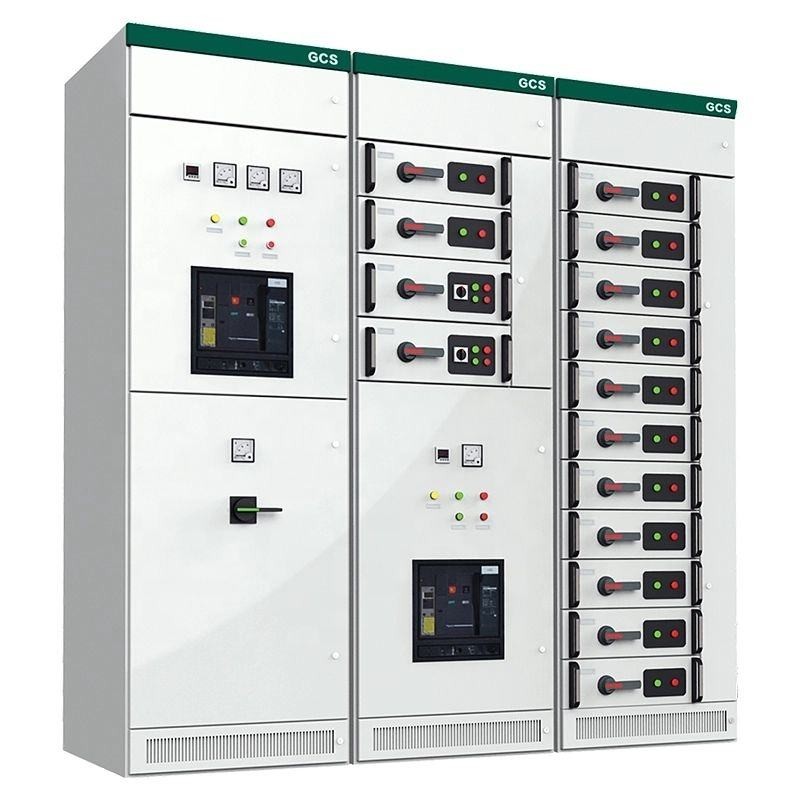

Appareillage de commutation débrochable basse tension GCS

L'appareillage de commutation débrochable basse tension GCS de haute qualité Comewill présente des capacités de fabrication et de coupure élevées, une bonne stabilité dynamique et thermique, une structure avancée et raisonnable, un schéma électrique flexible, un niveau de protection élevé, une sécurité et une fiabilité, une facilité de maintenance et d'excellents indicateurs de performances techniques.

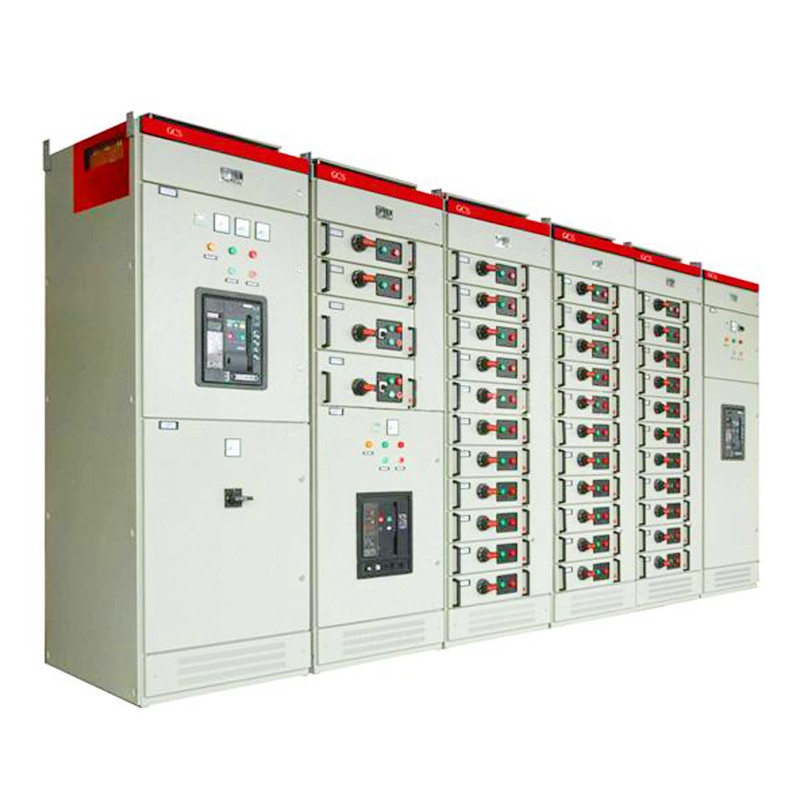

Fonctionnalité

1.Le cadre de l'armoire de l'appareillage de commutation débrochable basse tension GCS adopte une technologie de double pliage et est fabriqué à partir de plaques d'acier recouvertes d'aluminium et de zinc. Conçu avec des trous modulaires au pas de 25 mm (profil K), le cadre présente une structure simple et une durabilité exceptionnelle. Assemblé avec des boulons transversaux et longitudinaux précis, l’ensemble du cadre ne nécessite aucun entretien tout au long de sa durée de vie.
2. La coque de l'armoire subit une galvanoplastie et un revêtement en poudre pour une protection améliorée. Le couvercle supérieur du compartiment de jeu de barres horizontal est amovible, ce qui facilite l'installation du jeu de barres sur site et réduit la complexité opérationnelle.
3. Les zones fonctionnelles à l'intérieur de l'armoire sont clairement divisées, comprenant principalement des compartiments d'unités fonctionnelles et des compartiments de câbles. Chaque unité fonctionne indépendamment avec des fonctions isolées, garantissant ainsi aucune interférence mutuelle entre les différents composants.
4.Le jeu de barres horizontal est monté horizontalement au bas de l'armoire, améliorant considérablement sa capacité à résister aux contraintes électriques induites par les courants de court-circuit.
5.Dotée d'une structure de type tiroir, l'armoire peut accueillir jusqu'à 36 circuits, chacun avec un courant nominal de 400 A ou moins. Les circuits du tiroir prennent en charge la conversion à trois positions sans compromettre l'indice de protection de l'armoire.
6. Chaque unité fonctionnelle peut abriter un maximum de 11 tiroirs pleine grandeur ou 22 tiroirs demi-taille (1/2), offrant des options de configuration flexibles.
7.Les tiroirs sont équipés de cinq positions opérationnelles : ouvert, fermé, test, extrait et isolé. Les indicateurs audio, visuels et textuels correspondants fournissent des signaux d'état clairs pour un fonctionnement intuitif.

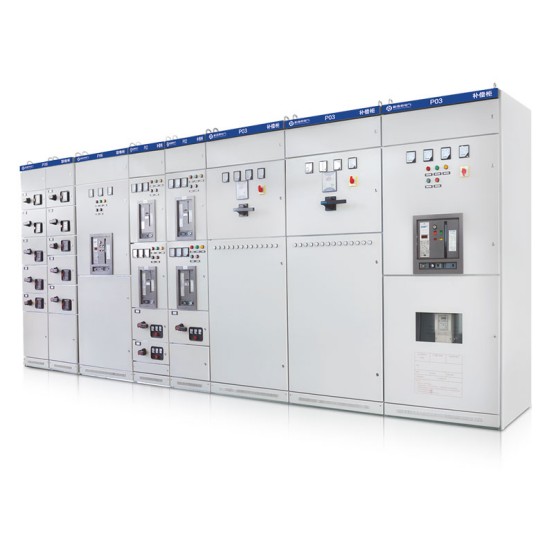

Présentation du produit

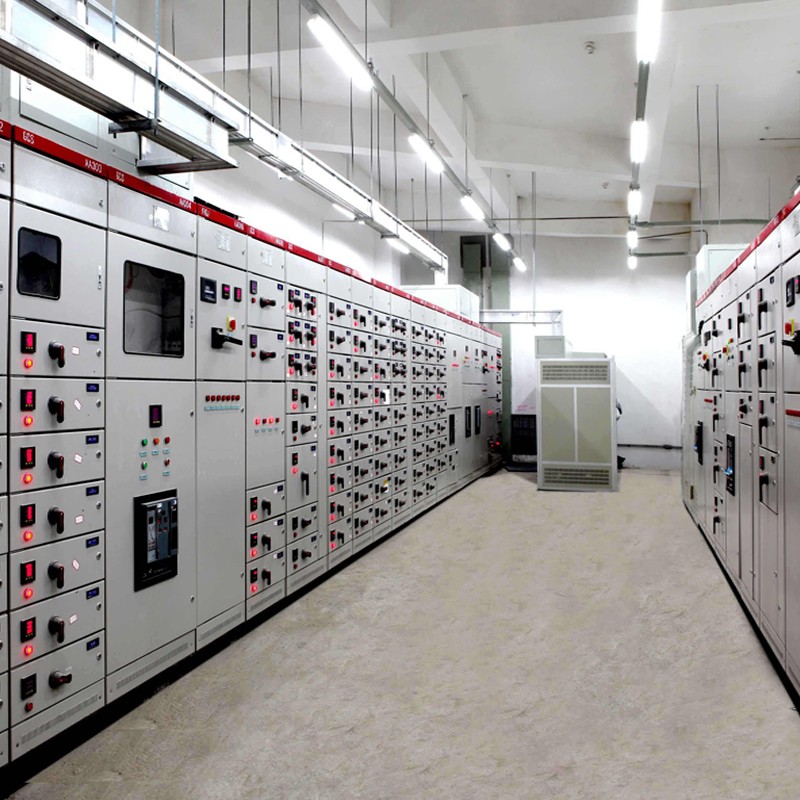

L'appareillage de commutation débrochable basse tension GCS, développé et fourni indépendamment par Welcome (Wenzhou) Electric Co., Ltd., est un ensemble complet d'équipements aux performances haut de gamme conçus pour les systèmes de distribution d'énergie basse tension : un choix idéal pour l'approvisionnement en ingénierie, l'appariement de projets et l'achat d'équipements en gros. Intégrant une structure modulaire scientifique avec des performances électriques fiables, cet appareillage est largement acheté et utilisé dans des scénarios clés tels que les centrales électriques, les ateliers industriels, les immeubles de grande hauteur et les complexes commerciaux à grande échelle, servant de dispositif central pour le contrôle de la distribution d'énergie et l'allocation précise de l'énergie.
Son principal avantage en matière d'approvisionnement réside dans la conception avancée « retirable » : chaque unité fonctionnelle (y compris les disjoncteurs, les contacteurs, etc.) peut être facilement retirée ou insérée sans perturber le fonctionnement global du système. Cela simplifie considérablement les processus de maintenance et de réparation après l'achat, minimise les temps d'arrêt des équipements et réduit efficacement les coûts globaux d'exploitation et de maintenance pour les parties contractantes.
Pendant la production, Welcome (Wenzhou) Electric Co., Ltd. adhère à des normes strictes de contrôle de qualité, en adoptant des matériaux isolants de haute qualité et des techniques de fabrication de précision. L'appareillage de commutation est équipé de plusieurs mécanismes de protection de sécurité complets (protection contre les courts-circuits, protection contre les surcharges, etc.), lui permettant de s'adapter de manière stable aux environnements complexes du réseau électrique et d'assurer le fonctionnement sûr et continu du système de distribution, répondant pleinement aux exigences de haute fiabilité des projets d'approvisionnement. De plus, sa conception modulaire flexible prend en charge une expansion à la demande, qui peut répondre avec précision aux besoins d'approvisionnement personnalisés de différents projets pour différentes capacités et modes de contrôle, améliorant ainsi l'adaptabilité et la rentabilité de l'approvisionnement. En tant qu'équipement de distribution d'énergie basse tension rentable, efficace et sûr, il est devenu une option d'approvisionnement fiable dans le domaine moderne de la distribution d'énergie basse tension.
Cet appareillage de commutation débrochable basse tension GCS est entièrement conforme aux normes internationales et nationales pertinentes telles que IEC60439-1, GB7251.1 « Appareillage complet de commutation et de contrôle basse tension » et GB/T 24274 « Appareillage de commutation et de contrôle complet débrochable basse tension », garantissant que les projets d'approvisionnement répondent aux exigences de normalisation et de conformité, et fournissant une solide assurance qualité pour les décisions d'achat.
‌

Conditions environnementales normales d’utilisation

Température ambiante : La température de l'air ambiant ne doit pas dépasser +40℃ ou être inférieure à -5℃, et la température moyenne sur 24 heures ne doit pas dépasser +35℃. Pour les projets d'approvisionnement impliquant une utilisation au-delà de la plage de température ci-dessus, l'appareillage de commutation basse tension débrochable GCS doit être utilisé à capacité réduite pour garantir la sécurité de fonctionnement et la stabilité des performances.
Humidité relative : Lorsque la température ambiante maximale atteint +40 ℃, l'humidité relative ne doit pas dépasser 50 %. Une humidité plus élevée est autorisée à des températures plus basses (par exemple, 90 % d'humidité relative à +20 ℃). Lors de l'approvisionnement et de l'installation ultérieure, une attention suffisante doit être accordée aux risques potentiels de condensation provoqués par des changements brusques de température pour éviter une panne de l'équipement.
Altitude : L'altitude standard du site d'installation ne doit pas dépasser 2 000 m au-dessus du niveau de la mer. Pour les projets d'approvisionnement dans des zones situées au-dessus de 2 000 m, l'équipement doit être déclassé en conséquence pour son utilisation, et les exigences pertinentes doivent être clairement spécifiées dans le contrat d'approvisionnement.
Conditions du site d'installation : L'appareillage de commutation doit être installé dans des endroits exempts de risques d'incendie, de risques d'explosion, de poussière importante, de corrosion chimique et de vibrations ou d'impacts graves. Les parties contractantes doivent confirmer que l'environnement sur site répond aux exigences ci-dessus avant la livraison afin de garantir la durée de vie et la fiabilité de l'équipement.
Négociation sur l'environnement spécial : si l'environnement d'utilisation réel du projet d'approvisionnement ne répond pas aux exigences susmentionnées, l'acheteur doit communiquer et négocier rapidement avec Welcome (Wenzhou) Electric Co., Ltd. pour formuler des solutions personnalisées (telles que des mises à niveau matérielles spéciales ou des améliorations structurelles) afin de garantir la conformité avec les besoins d'exploitation du projet.

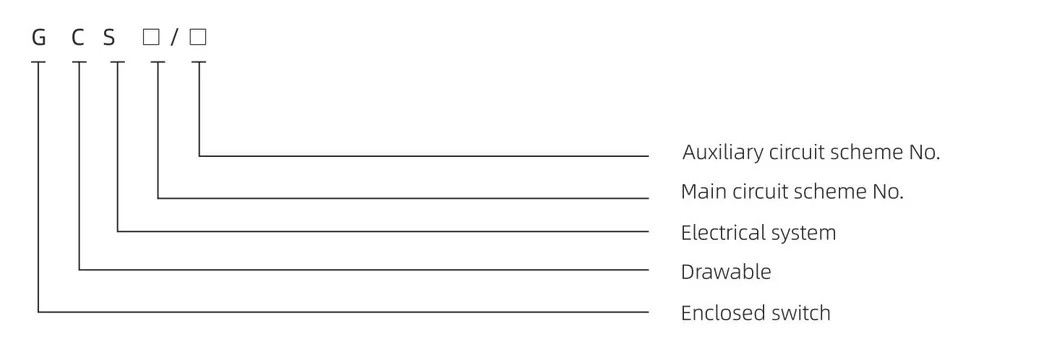

Principaux paramètres techniques

Remarque : Pour la solution de câblage arrière, une profondeur d'armoire de 1 000 mm est recommandée.

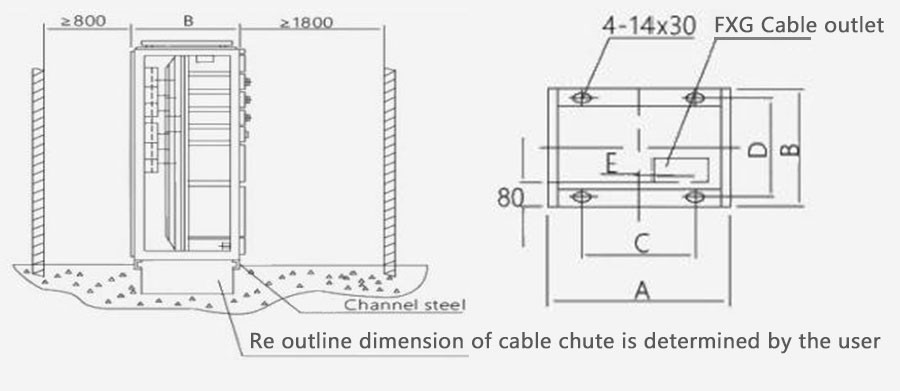

Schéma d'installation

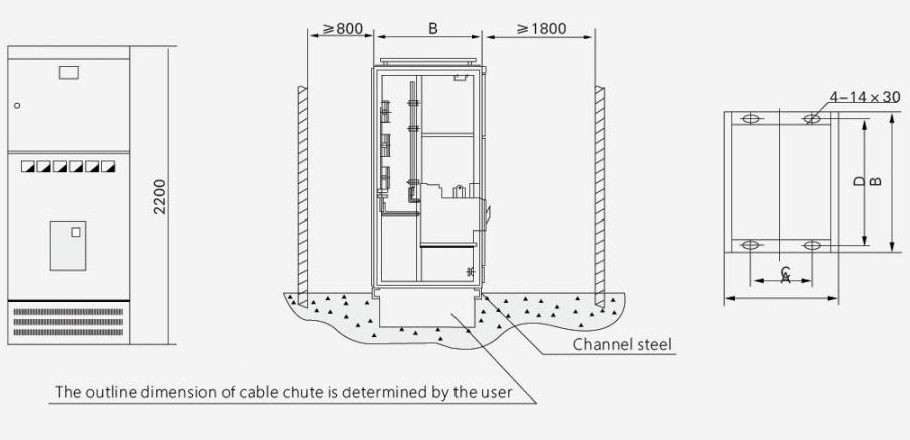

FIG 2 Schéma d'installation de l'armoire PC

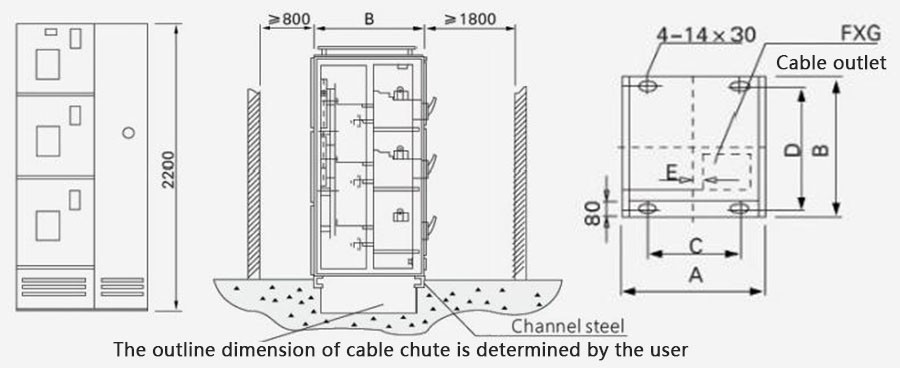

3 Schéma d'installation de l'armoire MCC
