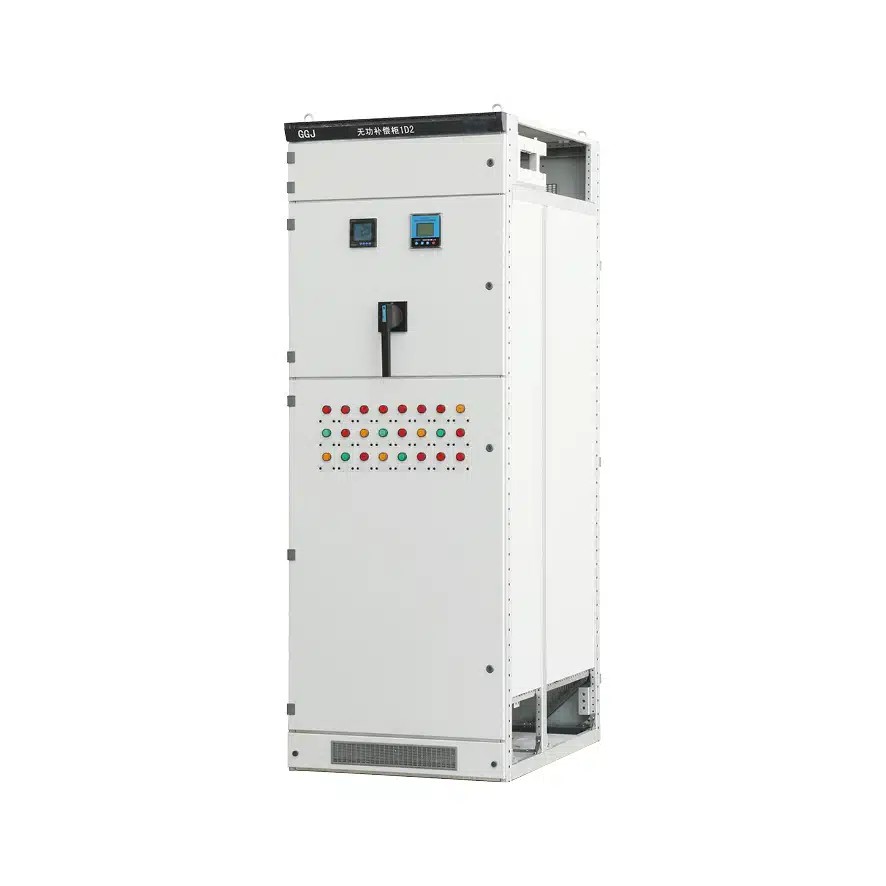

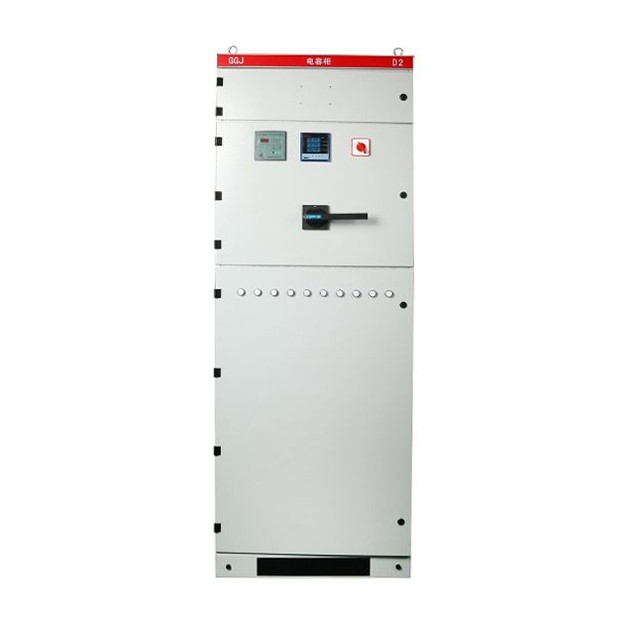

Appareillage de commutation combiné basse tension GGJ

En tant que fabricant professionnel en Chine, l'usine Comewill souhaite vous fournir un appareillage de commutation combiné basse tension GGJ de qualité, qui augmente efficacement le facteur de puissance, réduit la perte de puissance réactive et améliore la qualité de l'alimentation électrique. Contrôlé par un contrôleur intelligent, il offre des fonctionnalités complètes et des performances fiables avec compensation automatique, capable d'élever le facteur de puissance au-dessus de 0,9.

L'appareillage de commutation combiné basse tension GGJ fournit un affichage en temps réel du facteur de puissance du réseau, couvrant les plages en retard (0,00-0,99) et en avance (0,00-0,99). Il est équipé de fonctions de protection complètes contre les surtensions, les harmoniques excessives, la surcompensation, les défauts du système, la perte de phase, la surcharge, etc. Il conserve les paramètres définis même en cas de panne de courant, reprenant automatiquement son fonctionnement une fois le réseau stabilisé – aucun personnel sur site n'est requis.

Basé sur l'équilibre de charge du réseau, l'appareillage combiné basse tension GGJ prend en charge les modes de compensation phase par phase ou de compensation mixte. Doté d'une forte capacité anti-interférence, il résiste aux impulsions d'interférence d'amplitude 2 000 V directement provenant du réseau, dépassant ainsi les normes industrielles nationales. Toutes les heures, l'appareil mesure et enregistre la tension triphasée, le courant, la fréquence, la puissance active, la puissance réactive, le facteur de puissance, l'énergie active, l'énergie réactive du côté basse tension du transformateur, ainsi que les taux de distorsion tension/courant totaux et le contenu harmonique de la 2e à la 25e. Equipé d'interfaces RS-232 et RS-485, il permet la transcription de données via des ordinateurs de poche.

Grâce à la communication à distance, il permet la lecture sans fil des compteurs, les tests des appareils, la configuration des paramètres et l'accès aux données enregistrées et en temps réel. Sa fonction d'analyse de données intégrée prend en charge le traitement, les statistiques et l'interrogation des données de charge opérationnelle. Il évalue de manière exhaustive la qualité de l'alimentation électrique en calculant le taux de qualification de tension, le taux de charge, le taux de fiabilité et le taux de charge maximal. Les utilisateurs peuvent vérifier le facteur de puissance, la puissance active et la puissance réactive pour différentes périodes, générer des courbes pour la tension de phase, le courant, le facteur de puissance, etc., et imprimer des analyses complètes et des rapports statistiques.

Appliquer les normes

IEC439 : 《Appareillage et équipement de contrôle basse tension》
GB7251 : 《Appareillage basse tension》

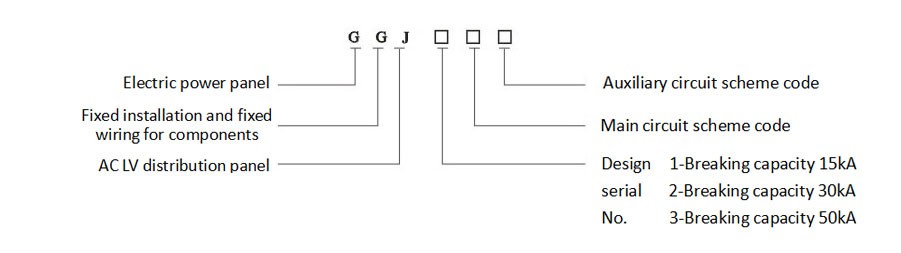

Description du type

État de service normal

1. La température de l’air ambiant ne doit pas dépasser +40℃ ou inférieure à -5℃, et la température moyenne sur 24 heures ne peut pas dépasser +35℃. Si ces limites de température sont dépassées, vous devrez réduire la capacité de fonctionnement de l’appareil en fonction des conditions réelles.
2. Cet appareillage combiné basse tension GGJ est conçu pour une utilisation en intérieur uniquement et l'altitude du site d'installation ne doit pas dépasser 2 000 mètres.
3. Lorsque la température maximale atteint +40 ℃, l'humidité relative de l'air ambiant doit rester inférieure à 50 %. À des températures plus basses, une humidité plus élevée est acceptable, par exemple 90 % à +20 ℃. Vous devez également tenir compte de la condensation occasionnelle qui pourrait se former en raison des fluctuations de température.
4. Lors de l'installation, l'inclinaison de l'appareil par rapport au plan vertical ne peut pas dépasser 5° et toute la rangée d'armoires doit être relativement de niveau. Il est important d’installer l’appareil dans un endroit exempt de vibrations et d’impacts importants, où les composants électriques ne seront pas exposés à une corrosion excessive.

Force

1.Pour les considérations d'approvisionnement : l'appareillage combiné basse tension GGJ de Welcome (Wenzhou) Electric Co., Ltd. est livré avec plusieurs fentes de ventilation en haut et en bas de l'armoire. Cette conception crée un flux d'air naturel de bas en haut à l'intérieur de l'armoire scellée, répondant ainsi efficacement aux problèmes de dissipation thermique pour un fonctionnement fiable.
2. La porte des instruments de l'appareillage de commutation, équipée de composants électriques, et les pièces de montage internes forment un circuit de protection de mise à la terre complet, garantissant une continuité de mise à la terre constante à tout moment.

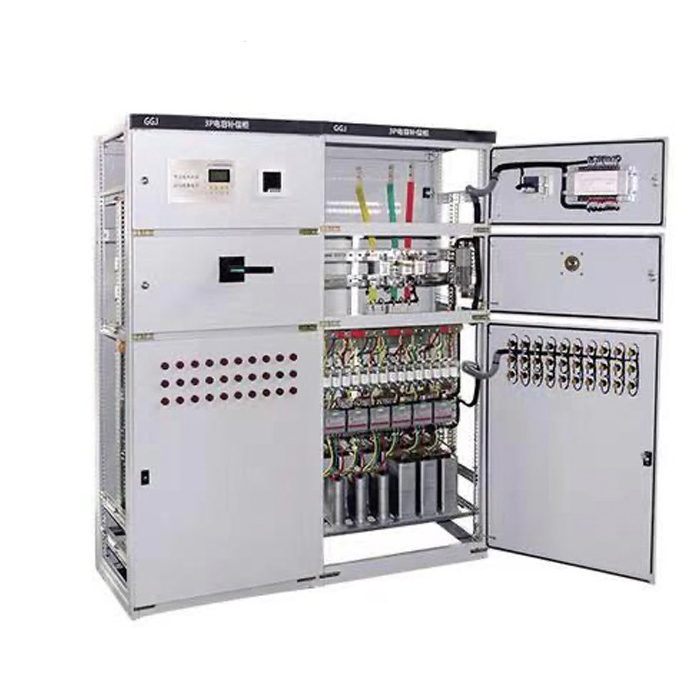

3.Nous positionnons les jeux de barres principaux en haut à l'arrière de l'armoire, associés à des pinces de jeu de barres de type AMJ fabriquées à partir de matériaux DMC/SMC en polyester insaturé à haute résistance. Ces pinces offrent une résistance mécanique et des performances d'isolation exceptionnelles, tandis que le couvercle supérieur amovible de l'armoire simplifie l'assemblage et le réglage sur site des jeux de barres principaux.
4. L'armoire est dotée d'un revêtement en poudre électrostatique pour une forte adhérence, et tous les composants internes subissent des traitements de galvanisation et de passivation. Cela améliore les capacités « à trois épreuves » de l'appareillage de commutation : résistance à l'humidité, résistance à la poussière et résistance à la corrosion, prolongeant ainsi sa durée de vie dans divers environnements.
5.Pour répondre aux différents besoins du projet, l'appareillage combiné basse tension GGJ prend en charge plusieurs options d'entrée de câble : entrée supérieure, entrée inférieure et entrée arrière, offrant une installation flexible pour les projets d'approvisionnement.

Instructions de commande

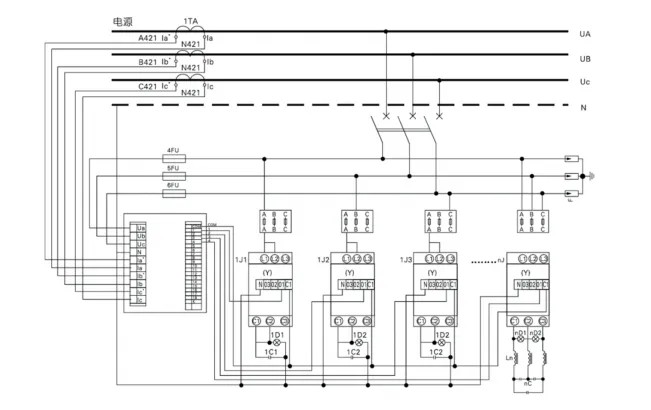

◇ Schéma du circuit principal ;
◇ Capacité de rémunération et mode de rémunération ;
◇ S'il n'est pas conforme aux conditions normales de fonctionnement du produit, cela doit être précisé au préalable.
