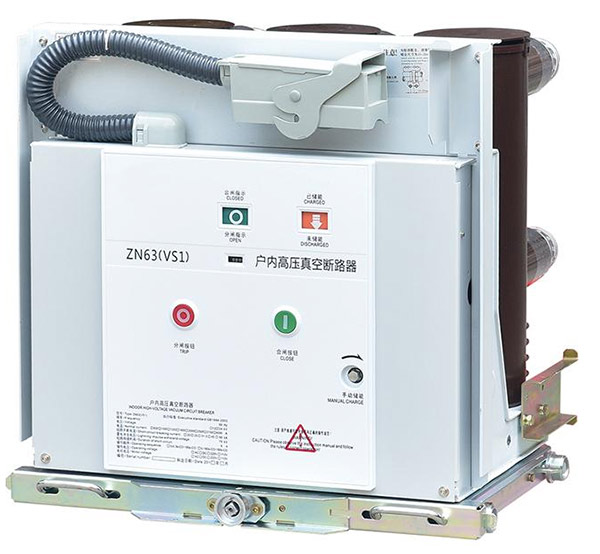

Disjoncteur à videCette technologie est devenue une solution de commutation importante pour la distribution d'énergie moyenne tension car elle combine l'interruption de l'arc sous vide avec une structure mécanique compacte et un fonctionnement électrique contrôlé. Lorsque les contacts se séparent à l'intérieur d'une ampoule à vide scellée, l'arc est interrompu par un processus fondamentalement différent de l'interruption d'un circuit d'air, d'huile ou de gaz. Cette architecture peut prendre en charge une élimination rapide des défauts, un entretien de routine réduit de la chambre de coupure, une construction d'appareillage de commutation compacte et des commutations répétées dans des conditions de fonctionnement définies. Cependant, les performances d'un disjoncteur ne peuvent pas être évaluées uniquement par son agent de coupure. La tension nominale, le courant nominal, la capacité de court-circuit, le niveau d'isolation, le système de contact, le mécanisme de fonctionnement, le relais de protection, la tension de commande, l'environnement d'installation, l'endurance mécanique et les exigences de test applicables contribuent tous au système final. Comprendre ces relations est essentiel pour les ingénieurs, les fabricants d'appareillages de commutation, les services publics, les installations industrielles, les projets d'énergie renouvelable et autres utilisateurs moyenne tension.
Table des matières
Cliquez sur n’importe quel sujet pour accéder directement à la section.
- 1. Pourquoi la commutation moyenne tension nécessite-t-elle une protection spécialisée ?
- 2. Comment fonctionne l’interruption de l’arc sous vide ?
- 3. Quels sont les principaux composants du disjoncteur ?
- 4. Comment la tension nominale et le courant influencent-ils la sélection ?
- 5. Pourquoi la capacité de court-circuit et la vitesse d'interruption sont-elles importantes ?
- 6. Comment le mécanisme de fonctionnement affecte-t-il les performances ?
- 7. Quelle est la différence entre les conceptions intérieures et extérieures ?
- 8. Comment les casse-vide se comparent-ils aux autres technologies d’interruption ?
- 9. Comment le disjoncteur fonctionne-t-il avec les relais de protection et les capteurs ?
- 10. Quelles applications utilisent cette technologie de commutation ?
- 11. Quelles erreurs courantes de sélection et d’installation doivent être évitées ?
- 12. Comment les tests et les normes doivent-ils être évalués ?
- 13. Que doit inclure une spécification technique professionnelle ?
- 14. Foire aux questions
Pourquoi la commutation moyenne tension nécessite-t-elle une protection spécialisée ?
Les systèmes électriques moyenne tension fonctionnent à des niveaux de tension qui nécessitent des équipements de commutation et de protection soigneusement coordonnés. L'appareil de commutation doit non seulement transporter un courant de charge normal, mais également réagir correctement lorsque le réseau subit un défaut.
Les réseaux de distribution électrique connectent régulièrement des transformateurs, des moteurs, des générateurs, des alimentations industrielles, des lignes de services publics, des sources d'énergie renouvelables et d'autres charges. Dans des conditions normales, le courant circule en continu dans les conducteurs et les équipements de commutation. Cependant, lors d'un court-circuit, le courant peut augmenter considérablement et générer des contraintes thermiques et électrodynamiques importantes.
Un disjoncteur fournit une méthode contrôlée pour interrompre ce courant. Son fonctionnement doit être coordonné avec les relais de protection, les transformateurs de courant, les transformateurs de tension, les circuits de commande et la philosophie globale de protection du réseau électrique.
Le moyen d'interruption est particulièrement important. Historiquement, les disjoncteurs ont utilisé plusieurs méthodes pour contrôler l'arc qui se forme lorsque les contacts se séparent. L’air, le pétrole et divers gaz ont tous été utilisés dans différentes générations d’équipements. La technologie du vide offre une autre approche dans laquelle le processus primaire d'interruption de l'arc a lieu à l'intérieur d'une ampoule à vide scellée.
Le disjoncteur peut connecter ou déconnecter un circuit électrique défini dans ses conditions de fonctionnement nominales.
Lorsque le système de protection détecte un défaut, le disjoncteur peut ouvrir et interrompre le courant dans la limite de sa capacité de coupure spécifiée.
Lorsqu'il est intégré dans une architecture d'appareillage appropriée, le disjoncteur peut participer à des procédures définies d'isolement et de maintenance.
Le fonctionnement du disjoncteur fonctionne avec des dispositifs de détection et de protection pour isoler les défauts tout en préservant la structure de distribution prévue.
La fonction du disjoncteur doit donc être considérée au niveau du système. Un pouvoir de coupure élevé ne peut pas compenser un réglage de protection incorrect. Un disjoncteur bien conçu ne peut pas compenser une terminaison de câble inadéquate. Un contrôleur sophistiqué ne peut pas corriger un mécanisme mécanique qui n’a pas été correctement entretenu.
Une bonne ingénierie des appareillages de commutation relie ces éléments. Le disjoncteur, le jeu de barres, l'alimentation, le relais de protection, les transformateurs de mesure, l'alimentation de commande, les verrouillages et le boîtier doivent tous être spécifiés autour du même système électrique.
Pourquoi l'interruption de panne est différente de la commutation ordinaire
L'ouverture d'un circuit dans des conditions de charge normales et la suppression d'un court-circuit ne sont pas des opérations équivalentes. Lors d'un défaut, le courant peut être beaucoup plus important et l'énergie électrique associée au défaut est importante.
Le disjoncteur doit donc être capable d'interrompre le courant à la tension et aux conditions du système pour lesquelles il a été conçu. Le processus d'interruption doit également se produire suffisamment rapidement pour protéger l'équipement connecté et maintenir la coordination de protection prévue.
Cela fait de la technologie d’interruption une décision d’ingénierie fondamentale plutôt qu’une caractéristique d’un produit cosmétique.
Comment fonctionne l’interruption de l’arc sous vide ?
La caractéristique déterminante de l’interruption du vide est l’utilisation d’une ampoule à vide scellée comme chambre d’extinction d’arc. L'interrupteur contient des contacts électriques fixes et mobiles enfermés dans un environnement sous vide contrôlé.
Lorsque les contacts sont fermés, le courant circule à travers les surfaces de contact. Lorsque la commande commande l'ouverture du disjoncteur, le contact mobile se sépare du contact fixe. Lorsque les surfaces de contact se séparent, un arc électrique peut se former entre elles.
Contrairement à un arc dans l'air, l'ampoule à vide ne fournit pas de milieu gazeux substantiel pour entretenir un trajet ionisé conventionnel. Le processus d'interruption est donc largement régi par la vapeur métallique générée par le matériau de contact lors de l'événement de séparation.
Séparation des contacts
Le mouvement d’ouverture doit être contrôlé avec précision. La vitesse de contact, la course du contact, la pression de contact et la relation mécanique entre le contact mobile et le mécanisme de commande influencent toutes les performances.
Les contacts ont besoin de suffisamment de mouvement pour établir la distance diélectrique requise après une interruption du courant. Le mécanisme mécanique doit donc assurer un déplacement constant lors d'opérations répétées.
Comportement des vapeurs métalliques
Pendant l'arc, le matériau des contacts peut former de la vapeur métallique. Cette vapeur constitue le milieu conducteur temporaire qui soutient l'arc. Lorsque le courant s'approche de son courant naturel zéro dans un circuit à courant alternatif, l'arc peut s'éteindre et la vapeur métallique se condense rapidement.
L'interrupteur doit alors retrouver une rigidité diélectrique suffisante entre les contacts séparés pour résister à la tension électrique de rétablissement.
Matériel de contact
Le matériau des contacts constitue une partie importante de la conception des ampoules à vide. Il doit supporter le transport de courant, l'interruption de l'arc, la résistance à l'érosion et la récupération diélectrique.
Différentes conceptions d'interrupteurs utilisent des alliages et des géométries de contact spécifiques pour contrôler la distribution du courant et les effets magnétiques pendant l'interruption.
Blindage
Les vapeurs métalliques générées lors de l'interruption peuvent se déposer sur les surfaces environnantes. Les structures de blindage à l’intérieur de l’interrupteur aident à contrôler où se déplace ce matériau et aident à maintenir la distribution requise du champ électrique.
| Étape d'interruption | Ce qui se produit | Exigence de conception |
|---|---|---|
| Contacts fermés | Le courant circule à travers le système de contact | Faible résistance de contact et pression de contact fiable |
| Ouverture des contacts | Les contacts commencent à se séparer et un arc peut se former | Vitesse d'ouverture et géométrie des contacts contrôlées |
| Période d'arc | La vapeur métallique favorise la conduction électrique | Comportement d’arc contrôlé et érosion de contact |
| Zéro actuel | Le courant alternatif atteint un point zéro naturel | Récupération diélectrique rapide |
| Post-interruption | Les contacts séparés résistent à la tension de rétablissement | Isolation stable entre les contacts |
Pourquoi l'interrupteur scellé est important
L'ampoule à vide est un composant scellé. Son environnement interne est établi lors de la fabrication et maintenu tout au long de sa durée de vie prévue.
Cela diffère des systèmes qui dépendent d’un grand volume de liquide ou de gaz comme moyen d’interruption principal. L'ampoule à vide peut être conditionnée dans un ensemble relativement compact et intégrée dans l'appareillage de plusieurs manières.
Cependant, un interrupteur scellé ne signifie pas que l’ensemble du disjoncteur ne nécessite aucun entretien. Le mécanisme de commande, l'isolation externe, les bornes, les circuits de commande, les roulements, les liaisons et les interfaces de l'appareillage de commutation nécessitent toujours une inspection et un entretien appropriés.
L'interruption du vide doit donc être comprise comme une partie de l'architecture du disjoncteur. Son efficacité dépend de la conception des contacts, de la construction de l'interrupteur, du mouvement mécanique, de la récupération de l'isolation et de la coordination avec le système de protection.
Quels sont les principaux composants du disjoncteur ?
Un disjoncteur moyenne tension moderne contient plusieurs ensembles fonctionnels. Chacun contribue au cheminement du courant, au processus d'interruption, au fonctionnement mécanique, au système d'isolation, à l'interface de contrôle ou à la structure de l'installation.
Interrupteur à vide
L'ampoule à vide contient le contact fixe, le contact mobile, la tige de contact, les éléments de blindage internes et le boîtier scellé. C'est la partie responsable de l'interruption du courant dans l'environnement sous vide.
Sa précision dimensionnelle et sa construction interne sont essentielles car l'espace de contact, l'alignement, la pression de contact et la géométrie diélectrique doivent rester dans les limites de conception prévues.
Mécanisme de commande
Le mécanisme de commande convertit l'énergie mécanique stockée ou fournie en mouvement de contact. Les mécanismes actionnés par ressort sont largement utilisés dans les applications moyenne tension, tandis que les systèmes de commande électromagnétiques sont disponibles dans certaines conceptions.
Le mécanisme doit ouvrir et fermer l'interrupteur avec un timing et une course cohérents. Il doit également maintenir la force de contact requise en position fermée.
Supports isolants
L'isolation permet de séparer physiquement les composants sous tension de l'enceinte mise à la terre et des structures environnantes. Ils aident également à maintenir les jeux requis et la stabilité mécanique.
Terminaux et chemin actuel
Des bornes primaires relient le disjoncteur au réseau électrique amont et aval. Leur conception détermine la manière dont le disjoncteur s'interface avec les jeux de barres, les connexions de câbles ou d'autres composants de l'appareillage de commutation.
Système de position et d'indication
Dans de nombreuses installations d'appareillage de commutation, des indicateurs mécaniques indiquent si le disjoncteur est ouvert, fermé ou dans une autre position définie. Cela peut être particulièrement important pour les équipements amovibles.
Circuits de commande et auxiliaires
Les contacts auxiliaires, les bobines de déclenchement, les bobines de fermeture, les entraînements de moteur, les interrupteurs de position et autres circuits permettent au disjoncteur de communiquer avec les équipements de protection et de contrôle.
| Composant | Fonction principale | Considération technique clé |
|---|---|---|
| Interrupteur à vide | Interruption d'arc | Conception des contacts, intégrité du vide, récupération diélectrique |
| Mécanisme de commande | Ouverture et fermeture des contacts | Vitesse, déplacement, force, régularité, endurance |
| Supports d'isolation | Séparation électrique et support structurel | Performance diélectrique et résistance mécanique |
| Terminaux primaires | Connectez le disjoncteur au circuit d'alimentation | Capacité de courant, géométrie de connexion, échauffement |
| Contacts auxiliaires | Retour d’état et de contrôle | Fiabilité des contacts et compatibilité des circuits |
| Circuits de déplacement et de fermeture | Actionnement électrique | Tension de commande, synchronisation, coordination de la protection |
Synchronisation mécanique
Les disjoncteurs triphasés nécessitent que les contacts fonctionnent de manière coordonnée. Le mécanisme transfère le mouvement aux pôles individuels afin que les phases s'ouvrent et se ferment dans la relation temporelle requise.
Une variation excessive du timing peut influencer les performances de commutation, c'est pourquoi le réglage et l'inspection du mécanisme sont des éléments importants du contrôle qualité et de la maintenance.
Pourquoi l'intégration des composants est importante
Un interrupteur de haute qualité ne peut pas compenser un mauvais alignement du mécanisme. Une forte isolation ne peut pas compenser une connexion de borne mal conçue. Un relais précis ne peut pas compenser un câblage de commande inadéquat.
Les performances fiables du disjoncteur dépendent donc de l’interaction de tous ces composants.
Comment la tension nominale et le courant influencent-ils la sélection ?
La tension et le courant nominaux établissent l'enveloppe de fonctionnement électrique de base d'un disjoncteur. Elles font partie des premières spécifications examinées par les ingénieurs, mais elles ne constituent qu'une partie d'une évaluation technique complète.
Tension nominale
La tension nominale doit correspondre au système électrique dans lequel le disjoncteur fonctionnera. Le système d'isolation doit également être conçu pour les contraintes de fréquence industrielle et de tension transitoire pertinentes.
Les disjoncteurs moyenne tension peuvent être fabriqués pour différentes classes de tension. Les familles de produits peuvent inclure des équipements d'environ 10 kV, 12 kV, 24 kV, 36 kV ou d'autres valeurs définies en fonction de la conception et du marché.
La sélection réelle doit suivre la tension nominale du système et la norme applicable plutôt que de simplement sélectionner la prochaine valeur nominale disponible.
Courant nominal
Le courant nominal représente le courant continu que le disjoncteur peut transporter dans des conditions définies. La performance thermique est donc au cœur du cahier des charges.
Les contacts, les bornes, les conducteurs, les connexions flexibles, les interfaces de jeux de barres et la ventilation du boîtier contribuent tous à la génération et à la dissipation de chaleur.
Fréquence
La fréquence du secteur affecte le comportement électrique du système de coupure et des équipements de protection et de mesure associés. Les produits peuvent être spécifiés pour 50 Hz, 60 Hz ou une autre fréquence de fonctionnement définie.
Niveau d'isolation
La coordination de l'isolation ne se limite pas à la tension de fonctionnement nominale. L’équipement peut devoir résister aux conditions de tension et de choc à fréquence industrielle définies par les exigences de conception applicables.
| Paramètre | Ce qu'il définit | Pourquoi c'est important |
|---|---|---|
| Tension nominale | Classe de tension du système électrique | Détermine les exigences d’isolation et de commutation |
| Courant nominal | Capacité de courant continu | Détermine les exigences thermiques et conductrices |
| Fréquence nominale | Fréquence de fonctionnement du système électrique | Assure la compatibilité avec le réseau électrique |
| Niveau d'isolation | Exigences de tenue diélectrique | Prend en charge la coordination de l’isolation |
| Résistance aux courts-circuits | Capacité d'interruption du courant de défaut et de tenue | Protège l'équipement lors de pannes de réseau |
Considérations relatives à l'augmentation de la température
Le courant continu produit de la chaleur au niveau des contacts et des conducteurs électriques. La capacité d'échauffement doit donc être évaluée parallèlement à la disposition du boîtier.
Un disjoncteur installé à l'intérieur d'une enceinte métallique compacte peut subir des conditions thermiques différentes de celles du même disjoncteur installé dans un agencement ventilé plus grand. La température ambiante et l'altitude d'installation peuvent également affecter les performances thermiques.
La tension du système n'est que le point de départ
Deux disjoncteurs peuvent partager une tension nominale similaire mais diffèrent en termes de courant nominal, de capacité de court-circuit, de mécanisme de fonctionnement, de configuration d'isolation, de disposition des bornes et d'endurance mécanique.
Un cahier des charges professionnel doit donc éviter de réduire la sélection à un seul chiffre.
Pourquoi la capacité de court-circuit et la vitesse d'interruption sont-elles importantes ?
Les performances en court-circuit sont l’une des spécifications les plus importantes lors de la sélection d’un disjoncteur moyenne tension. Un défaut peut générer des courants très importants et des forces électromécaniques élevées sur une courte période.
Courant de court-circuit
Le courant de défaut disponible est déterminé par le réseau électrique, notamment les générateurs, les transformateurs, les conducteurs et l'impédance du système. Un ingénieur en appareillage le détermine normalement grâce à une étude de court-circuit.
Le disjoncteur doit avoir une capacité d'interruption adaptée aux conditions de défaut calculées.
Courant de coupure
Le disjoncteur doit être capable d'interrompre le courant de court-circuit spécifié à la tension nominale du système. Le processus d'interruption doit maintenir la récupération diélectrique après l'extinction du courant.
Tenue de courte durée
Les ensembles d'appareillage de commutation peuvent également être exposés à des courants de défaut pendant que le système de protection élimine l'événement. La structure mécanique et thermique doit résister au courant défini pendant la durée applicable.
Résistance maximale
La valeur maximale d'un courant de défaut produit des forces électrodynamiques sur les conducteurs et les composants structurels. La conception mécanique doit tenir compte de ces contraintes.
Calendrier des interruptions
La séquence totale d'élimination des défauts comporte plusieurs étapes : détection des défauts, décision du relais, transmission du signal de déclenchement, mouvement du mécanisme de commande, séparation des contacts, interruption de l'arc et récupération du réseau.
Le disjoncteur n'agit pas de manière indépendante. Le temps d'effacement complet dépend du relais, des circuits de commande, de la bobine de déclenchement, du mécanisme mécanique, du mouvement des contacts et du système électrique.
Le relais de protection doit identifier le défaut et émettre la commande de déclenchement dans le délai de fonctionnement prévu.
Le chemin électrique entre le relais et le disjoncteur doit transférer correctement la commande de déclenchement.
Le système mécanique doit traduire la commande électrique en mouvement de contact répétable.
L'interrupteur doit éliminer le courant et retrouver la rigidité diélectrique requise.
Pourquoi l'interruption du médium est importante
Le milieu d'interruption détermine le comportement de l'arc lors de la séparation des contacts. La technologie du vide fournit un environnement scellé contrôlé et utilise la géométrie des contacts et le comportement des matériaux pour obtenir une interruption.
Cela peut permettre des dimensions d'interrupteur compactes et une chambre de coupure relativement simple par rapport à certaines technologies d'interruption plus anciennes.
Cependant, la valeur nominale finale du disjoncteur dépend toujours de la conception complète. La technologie du vide ne signifie pas que chaque disjoncteur à vide peut interrompre n'importe quel courant de défaut arbitraire.
L’approche technique correcte consiste donc à commencer par le niveau de défaut calculé du système, puis à vérifier les capacités nominales de coupure et de tenue du disjoncteur conformément à la norme applicable.
Comment le mécanisme de fonctionnement affecte-t-il les performances ?
Le mécanisme de commande détermine la rapidité et la cohérence avec lesquelles les contacts du disjoncteur se déplacent. Parce que l’interruption se produit au cours d’une séquence précise d’événements mécaniques, la conception des mécanismes est au cœur de la performance.
Mécanismes de commande à ressort
Les mécanismes à ressort emmagasinent de l'énergie mécanique avant une opération de fermeture ou d'ouverture. Les commandes de commande électrique libèrent l'énergie stockée pour déplacer les contacts du disjoncteur.
Cette architecture est largement utilisée dans les appareillages moyenne tension car le mécanisme peut fournir un mouvement de contact contrôlé sans nécessiter une alimentation électrique continue pendant toute la course mécanique.
Mécanismes électromagnétiques
Certaines conceptions de disjoncteurs utilisent des systèmes d'exploitation électromagnétiques pour générer un mouvement de contact. Ces mécanismes peuvent fournir différentes caractéristiques opérationnelles et peuvent être sélectionnés en fonction de l'architecture spécifique du disjoncteur et des exigences de contrôle.
Opération de fermeture
Lors de la fermeture, le mécanisme doit rapprocher les contacts avec la vitesse et la force de contact finale appropriées. Un comportement de fermeture stable contribue à réduire l'impact mécanique et garantit une bonne conduction du courant.
Opération d'ouverture
La course d'ouverture doit être suffisamment rapide et constante pour supporter le processus d'interruption prévu. La distance et la vitesse de séparation des contacts sont importantes car l'interrupteur doit établir la condition diélectrique correcte après une interruption du courant.
Stockage d'énergie
Les mécanismes comprennent généralement un indicateur de stockage d'énergie ou un système de charge motorisé. Le système de contrôle peut déterminer si le mécanisme dispose de suffisamment d'énergie pour la prochaine opération.
Endurance mécanique
Les opérations répétées créent une usure des ressorts, des arbres, des roulements, des tringleries, des loquets et des interrupteurs auxiliaires. Les tests d'endurance mécanique permettent de déterminer si le mécanisme peut effectuer le nombre spécifié d'opérations sans détérioration inacceptable.
| Zone du mécanisme | Comportement requis | Problème de défaillance possible |
|---|---|---|
| Stockage d'énergie | Préparation fiable à l'exploitation | Charge incomplète ou problèmes de moteur |
| Entraînement d'ouverture | Séparation rapide et constante des contacts | Mouvement lent, usure, obstruction mécanique |
| Fermeture du lecteur | Engagement de contact contrôlé | Impact excessif ou fermeture incomplète |
| Verrouillage | Position de contact sécurisée | Mauvais réglage ou usure du loquet |
| Interrupteurs auxiliaires | Retour de position précis | Indication incorrecte ou dégradation du contact |
Le timing mécanique est important
Pour un disjoncteur triphasé, le fonctionnement des trois pôles doit rester dans la relation temporelle spécifiée. Une variation excessive entre pôles peut affecter le comportement de commutation et doit être contrôlée pendant la fabrication et la maintenance.
Entretien du mécanisme
L'interrupteur scellé peut nécessiter un entretien limité pendant sa durée de vie prévue, mais le mécanisme est externe et mécanique. L’inspection des tringleries, de la lubrification si spécifiée, des fixations, des ressorts, des roulements et des contacts auxiliaires reste importante.
Un plan de maintenance doit suivre les instructions techniques du fabricant et le devoir de commutation réel de l'installation.
Quelle est la différence entre les conceptions intérieures et extérieures ?
Les disjoncteurs intérieurs et extérieurs peuvent utiliser le même principe d’interruption de base tout en ayant des exigences mécaniques et environnementales très différentes.
Disjoncteurs intérieurs
Les disjoncteurs intérieurs sont généralement installés dans les armoires de commutation ou les salles électriques. Leur environnement environnant peut être plus contrôlé, permettant des arrangements compacts d’isolation et de clôture.
Les conceptions intérieures apparaissent souvent sous la forme d'unités débrochables ou d'installations fixes dans un appareillage de commutation à revêtement métallique. La disposition exacte dépend de l'architecture du panneau.
Disjoncteurs extérieurs
Les équipements extérieurs doivent tolérer la pluie, l’humidité, les changements de température, la lumière du soleil, la pollution, la poussière, le vent et d’autres stress environnementaux.
Les produits d’extérieur nécessitent donc une étanchéité appropriée, une isolation externe, une sélection de matériaux, une protection de surface et des mécanismes résistants aux intempéries.
Isolation composite
Les disjoncteurs extérieurs peuvent utiliser des matériaux isolants composites tels que du caoutchouc de silicone ou des composants à base d'époxy en fonction de l'architecture du produit. Ces matériaux peuvent soutenir les performances d’isolation dans des conditions environnementales changeantes lorsqu’ils sont correctement conçus.
Installations sur poteaux
Certains disjoncteurs de distribution extérieure sont conçus pour un montage sur poteau. Cette configuration peut simplifier l'intégration dans les réseaux de distribution aériens et permettre au dispositif de commutation d'occuper un encombrement relativement faible.
Installations de sous-stations
Les disjoncteurs de sous-station peuvent être installés sur des structures ou dans des ensembles d'appareillage extérieurs. Leur connexion aux jeux de barres, aux transformateurs de courant, aux transformateurs de tension, aux parafoudres et aux systèmes de mise à la terre doit être coordonnée.
| Type d'installation | Environnement typique | Objectif principal de la conception |
|---|---|---|
| Appareillage intérieur | Locaux électriques et armoires fermées | Compacité, intégration des compartiments, accès aux services |
| Distribution extérieure | Réseaux à ciel ouvert | Résistance aux intempéries et performances d’isolation |
| Monté sur poteau | Systèmes de distribution aérienne | Poids, structure de montage, commande à distance |
| Sous-station extérieure | Sous-stations utilitaires et industrielles | Endurance environnementale, intégration de jeux de barres, coordination de l'isolation |
Facteurs environnementaux
La température, l'altitude, la pollution, l'humidité, l'exposition au sel et le rayonnement ultraviolet peuvent tous affecter le choix de l'équipement.
Par exemple, la haute altitude peut influencer les performances diélectriques de l’isolation de l’air, tandis qu’une forte pollution peut affecter les surfaces d’isolation externes. Les environnements côtiers peuvent augmenter l’exposition à la corrosion, en particulier autour des structures et connexions métalliques.
Intérieur ne signifie pas sans entretien
L'équipement intérieur est protégé des intempéries directes, mais la poussière, la condensation, les cycles de température et l'usure mécanique peuvent toujours affecter le mécanisme et les connexions électriques.
La protection de l’environnement doit donc être évaluée de manière réaliste plutôt que de supposer que les équipements intérieurs fonctionnent dans des conditions idéales.
Comment les casse-vide se comparent-ils aux autres technologies d’interruption ?
Comprendre les différences entre les technologies d'interruption aide les ingénieurs à prendre une décision technique éclairée. Chaque technologie possède ses propres caractéristiques électriques, mécaniques, environnementales et de maintenance.
Interruption de l'air
L'interruption du circuit d'air utilise l'air comme milieu d'arc. Historiquement, les systèmes pneumatiques ont été utilisés dans de nombreuses classes de tension. Leur conception peut impliquer des chambres de coupure, une éruption magnétique ou d'autres méthodes de contrôle de l'arc.
À moyenne tension, l'interruption compacte du vide peut offrir une architecture physique différente en plaçant le processus d'interruption à l'intérieur d'une chambre scellée.
Interruption d'huile
Les disjoncteurs à huile utilisent de l’huile isolante à la fois comme moyen isolant et dans le cadre du processus d’extinction de l’arc. Les installations plus anciennes peuvent encore contenir de tels équipements, mais les installations moyenne tension modernes utilisent souvent des technologies alternatives.
Les systèmes pétroliers nécessitent une attention particulière à l’état de l’huile, au confinement, aux fuites, à la contamination et aux problèmes de maintenance associés.
Coupure SF6
Le gaz SF6 a toujours été utilisé dans les équipements à isolation gazeuse et dans les équipements de coupure de gaz en raison de ses caractéristiques d'isolation électrique et d'extinction d'arc. Toutefois, les considérations environnementales ont encouragé le développement et l’adoption de technologies alternatives dans des applications appropriées.
Interruption du vide
L'interruption du vide utilise une chambre à vide scellée. Son élément de coupure compact et l'absence d'huile isolante à l'intérieur de l'interrupteur sont des caractéristiques importantes de la technologie.
| Technologie | Arc moyen | Considération typique |
|---|---|---|
| Air | Air | Structure de contrôle d’arc et exigences d’isolation physique |
| Huile | Huile isolante | État de l'huile, confinement, entretien |
| Gaz SF6 | SF6 | Etanchéité au gaz, manipulation, considérations environnementales |
| Vide | Vide avec comportement d'arc métal-vapeur | Conception de l'interrupteur, matériau de contact, performances du mécanisme |
Pourquoi la technologie du vide est largement utilisée en moyenne tension
L'interruption sous vide peut fournir un interrupteur compact, une extinction rapide de l'arc et un environnement d'interruption scellé. Ces caractéristiques s'adaptent bien aux appareillages moyenne tension intérieurs et à de nombreuses applications de distribution extérieure.
La technologie est également compatible avec les mécanismes de disjoncteurs et les systèmes de protection numériques modernes.
La sélection technologique doit rester spécifique à l’application
Il n’est pas techniquement judicieux de déclarer qu’un seul moyen d’interruption est universellement supérieur. L'approche correcte consiste à comparer les exigences du réseau électrique, l'espace d'installation disponible, les conditions environnementales, le service d'exploitation, l'architecture de protection, les normes applicables et la stratégie de maintenance.
La technologie appropriée est celle qui satisfait à l’ensemble des exigences.
Comment le disjoncteur fonctionne-t-il avec les relais de protection et les capteurs ?
Un disjoncteur fonctionne rarement seul. Ses actions de déclenchement et de fermeture sont normalement coordonnées avec un système de protection qui mesure les conditions électriques et détermine quand une action de commutation est requise.
Transformateurs de courant
Les transformateurs de courant fournissent des informations de courant mises à l'échelle aux relais de protection et aux compteurs. Leurs ratios et caractéristiques de précision doivent correspondre au système de protection.
Le transformateur de courant et le disjoncteur font partie de la même chaîne de dépannage. Si la configuration ou le câblage du TC est incorrect, le relais peut ne pas recevoir le signal attendu.
Transformateurs de tension
Les transformateurs de tension peuvent fournir des informations sur la tension à des fins de protection, de mesure, de synchronisation et de contrôle. En fonction de la fonction de protection, le relais peut utiliser la tension ainsi que le courant pour déterminer l'état électrique du réseau.
Relais de protection
Les relais de protection évaluent en permanence les mesures électriques. Selon l'application, les fonctions peuvent inclure les surintensités, les défauts à la terre, les sous-tensions, les surtensions, la protection directionnelle, la protection du moteur, la protection du transformateur ou d'autres fonctions spécialisées.
Circuit de voyage
Lorsque le relais détermine que le disjoncteur doit s'ouvrir, il envoie une commande de déclenchement via le circuit de commande. La bobine de déclenchement actionne le mécanisme qui sépare ensuite les contacts.
Contrôle de fermeture
La fermeture est également contrôlée. Le système peut inclure des commandes de fermeture locales et à distance, des verrouillages électriques, des fonctions de synchronisation et des signaux d'autorisation.
| Élément système | Fonction | Relation avec le disjoncteur |
|---|---|---|
| Transformateur de courant | Mesure le courant | Fournit une entrée de protection et de mesure |
| Transformateur de tension | Mesure la tension | Fournit des informations sur la tension pour la protection et le contrôle |
| Relais de protection | Évalue les conditions électriques | Émet des commandes de déclenchement ou d'autorisation |
| Bobine de déclenchement | Convertit la commande électrique en action mécanique | Initie l’ouverture du disjoncteur |
| Système de contrôle | Supervise la commutation et l’état | Gère les opérations locales, distantes et verrouillées |
Verrouillage
Le verrouillage est un élément de sécurité important. Des verrouillages mécaniques ou électriques peuvent empêcher des actions sélectionnées lorsque l'équipement est dans un état inapproprié.
Par exemple, un disjoncteur débrochable peut ne pas être autorisé à se déplacer entre les positions lorsqu'il est fermé. Un sectionneur de terre peut ne pas fonctionner pendant que le circuit primaire est sous tension, en fonction de l'architecture du système.
Surveillance à distance
Les installations électriques modernes utilisent de plus en plus la communication numérique pour surveiller la position du disjoncteur, l'état du déclenchement, l'état du mécanisme et d'autres paramètres.
Les informations à distance peuvent améliorer la conscience opérationnelle, mais la surveillance numérique ne remplace pas les bonnes procédures de sécurité locales. Les équipes de maintenance ont toujours besoin de pratiques définies d’isolation, de vérification, de mise à la terre et de travail.
Quelles applications utilisent cette technologie de commutation ?
La technologie d'interruption sous vide est utilisée dans de nombreuses applications moyenne tension car sa forme compacte et son interrupteur scellé conviennent à une large gamme d'architectures de distribution.
Utilisé pour la commutation d'alimentation, les connexions de transformateurs, les sections de bus et la protection de distribution au sein des réseaux de services publics.
Utilisé pour les alimentations moyenne tension desservant les moteurs, les transformateurs, les équipements de traitement et les systèmes de distribution internes.
Prend en charge les systèmes de collecte, les connexions de transformateurs, la protection des lignes d'alimentation et la commutation contrôlée dans les installations solaires et éoliennes.
Peut être appliqué aux réseaux de distribution moyenne tension où les équipements doivent fonctionner dans des environnements industriels exigeants.
Utilisé dans les grands bâtiments et les campus qui reçoivent des alimentations électriques moyenne tension et distribuent l'énergie via des transformateurs et des lignes d'alimentation.
Peut prendre en charge la distribution électrique pour les chemins de fer, les transports en commun, les aéroports et autres infrastructures nécessitant une commutation moyenne tension contrôlée.
Distribution de services publics
Les réseaux de services publics utilisent des disjoncteurs moyenne tension pour gérer les départs et sectionner les circuits de distribution. Un disjoncteur peut isoler une ligne défaillante tout en permettant à d'autres parties du réseau de rester sous tension lorsque la topologie du réseau et la coordination de la protection le permettent.
Les configurations extérieures montées sur poteau peuvent être utiles dans les systèmes de distribution aérienne, tandis que les disjoncteurs d'appareillage intérieur sont fréquemment intégrés dans les sous-stations et les ensembles de distribution compacts.
Distribution industrielle
Les installations industrielles peuvent disposer de plusieurs moteurs moyenne tension, transformateurs, lignes de traitement et charges électriques importantes. La protection sélective est particulièrement importante car le déclenchement inutile d'une section de distribution plus importante peut affecter plusieurs circuits en aval.
Le disjoncteur doit donc fonctionner avec un système de protection qui reflète l'architecture électrique de l'usine.
Protection du transformateur
Des disjoncteurs moyenne tension peuvent être utilisés du côté primaire ou secondaire des transformateurs en fonction de la conception du réseau. Le système de protection peut intégrer des fonctions de surintensité, de défaut à la terre, de température et d'autres fonctions spécifiques au transformateur.
Commutation de moteur
Les gros moteurs peuvent nécessiter une commutation et une protection moyenne tension. Les applications moteurs présentent leurs propres défis car les courants de démarrage peuvent être nettement supérieurs au courant de fonctionnement normal.
Le disjoncteur et le relais de protection doivent donc être sélectionnés en fonction des caractéristiques de démarrage du moteur et des exigences de protection.
Systèmes d'énergie renouvelable
Les projets solaires et éoliens contiennent souvent plusieurs alimentations de collecte et interfaces de transformateur. Des disjoncteurs moyenne tension peuvent être utilisés pour connecter et isoler des sections du réseau de collecte et coordonner la protection avec les équipements de production.
Infrastructure critique
Les hôpitaux, les centres de données, les aéroports, les installations de traitement de l'eau et les infrastructures de communication peuvent nécessiter des systèmes de distribution moyenne tension hautement coordonnés. La sélection des disjoncteurs dans ces environnements est étroitement liée à la redondance, à la sélectivité de la protection, aux procédures de maintenance et à la continuité opérationnelle.
Dans toutes ces applications, le disjoncteur fait partie d’une architecture électrique plus large. L'application détermine la tension, le courant, l'indice de défaut, le schéma de protection, le dispositif de contrôle, la conception environnementale et la stratégie de maintenance corrects.
Quelles erreurs courantes de sélection et d’installation doivent être évitées ?
De nombreux problèmes de disjoncteurs peuvent être attribués à des spécifications incomplètes ou à des hypothèses d'installation. Les erreurs les plus importantes se produisent lorsque les ingénieurs traitent le disjoncteur comme un composant isolé plutôt que comme une partie d'un système complet de protection et de distribution.
- Choisir uniquement par tension :Le courant nominal, la capacité de défaut, l'isolation, le mécanisme de fonctionnement et l'environnement doivent également correspondre.
- Ignorer les calculs de court-circuit :Le courant de défaut disponible doit être établi avant que le calibre du disjoncteur ne soit finalisé.
- Ignorer la coordination de la protection :Les réglages des relais et les performances du disjoncteur doivent prendre en charge la sélectivité souhaitée.
- Sous-estimation de l'espace des câbles :Les terminaisons de câbles et les rayons de courbure peuvent influencer la disposition pratique de l'appareillage.
- Surplombant la tension de commande :Les circuits de déclenchement et de fermeture nécessitent une alimentation auxiliaire appropriée.
- Ignorer les verrouillages :Les séquences de fonctionnement doivent être vérifiées par rapport à l’architecture complète de l’appareillage.
- Ignorer la planification de la maintenance :Le mécanisme, les bornes, les circuits de commande et l'appareillage de commutation environnant doivent encore être inspectés.
- Utilisation d'une documentation incomplète :Les dessins, schémas de câblage, données de plaque signalétique et enregistrements de test doivent décrire la même configuration.
Le problème « la note la plus élevée est toujours meilleure »
Une note plus élevée ne constitue pas automatiquement le bon choix technique. Le disjoncteur doit toujours s'adapter à l'appareillage physique, à la disposition des câbles, au système de protection, à la tension de commande et à l'environnement d'installation.
La sélection doit être basée sur les exigences calculées et les marges de conception applicables.
Le problème « le vide signifie sans entretien »
L'ampoule à vide est scellée, mais le disjoncteur contient des composants mécaniques et électriques susceptibles de s'user. Les ressorts, roulements, tringleries, interrupteurs auxiliaires, circuits de déclenchement, bornes et connecteurs de commande restent tous des points de maintenance pertinents.
Le problème du « même disjoncteur partout »
Une salle industrielle intérieure propre et une sous-station extérieure côtière représentent des environnements très différents. Il ne faut pas automatiquement supposer que la même construction physique convient aux deux.
Le problème de « l’installation plus tard »
Le montage du disjoncteur, la terminaison des câbles, le câblage de commande, les verrouillages et les dimensions du boîtier doivent être pris en compte lors de la conception de l'appareillage de commutation. La modernisation de ces détails après la fabrication peut être difficile.
Le problème du « document une fois »
Les modifications apportées au cours d'un projet doivent être reflétées de manière cohérente dans le schéma unifilaire, les dessins des panneaux, les schémas de câblage, les paramètres de protection, la nomenclature et les documents de mise en service.
Comment les tests et les normes doivent-ils être évalués ?
Les disjoncteurs moyenne tension sont des appareils électriques critiques pour la sécurité, les tests jouent donc un rôle central dans la confirmation de leurs performances.
La CEI 62271 est une famille importante de normes couvrant les appareillages de commutation et de contrôle haute tension. Différentes parties répondent à différents types d’équipements et exigences de test.
Tests de routine
Des tests de routine sont effectués sur les équipements fabriqués pour confirmer que chaque unité de production est conforme aux exigences de conception applicables.
Le programme de test exact dépend de la conception du disjoncteur, mais peut inclure des contrôles électriques, mécaniques, de contrôle et d'isolation.
Tests de type
Les tests de type valident les performances d'une conception particulière dans des conditions de test spécifiées. Ils peuvent traiter l'échauffement, les performances diélectriques, l'interruption de court-circuit, l'endurance mécanique, le comportement de l'arc interne et d'autres caractéristiques, le cas échéant.
Test diélectrique
Les tests diélectriques évaluent si le système d'isolation peut résister à la contrainte de tension spécifiée. Cela peut impliquer des tests de tenue à la fréquence industrielle et des tests liés aux chocs, en fonction des exigences applicables.
Essais d'endurance mécanique
Les tests d'endurance mécanique évaluent si le mécanisme de commande peut effectuer le nombre requis d'opérations de commutation sans détérioration inacceptable.
Test de court-circuit
Les tests de type court-circuit peuvent évaluer la capacité du disjoncteur à interrompre des conditions de courant de défaut définies. Il s'agit de l'une des démonstrations les plus significatives du système d'interruption complet.
Test d'échauffement
Les tests d'échauffement vérifient le comportement thermique des composants porteurs de courant dans des conditions de courant définies. La résistance de contact, la géométrie des conducteurs, les bornes et la conception du boîtier contribuent tous au résultat.
| Catégorie de test | Objectif principal | Preuve typique |
|---|---|---|
| Test de routine | Vérifier chaque unité fabriquée | Dossiers d’inspection et d’essais de routine |
| Essai de type | Valider la conception dans des conditions définies | Rapport ou certificat d'essai de type |
| Test diélectrique | Vérifier la tenue de l'isolation | Dossier de test électrique |
| Endurance mécanique | Vérifier la durabilité du mécanisme de commutation | Documentation des tests d'endurance |
| Essai de court-circuit | Vérifier la capacité d'interruption des pannes | Documentation d'essai de type applicable |
| Augmentation de la température | Évaluer le comportement thermique en courant continu | Dossier de test de performance thermique |
La portée des tests est importante
Un certificat de test doit être examiné dans son contexte. La tension, le courant, la construction du disjoncteur, le mécanisme, le système d'isolation et les accessoires testés doivent correspondre à la configuration fournie.
Un certificat associé à une configuration de produit ne doit pas automatiquement être supposé couvrir toutes les variantes de la famille de produits.
Inspection d'usine
Les programmes de qualité peuvent également inclure des contrôles dimensionnels, une vérification de l'intégrité du vide, une mesure de la résistance de contact, des contrôles de synchronisation mécaniques, une vérification des circuits de contrôle et une inspection visuelle.
Mise en service du chantier
Après l'installation, l'ensemble disjoncteur et appareillage de commutation doit être mis en service conformément aux procédures du projet. Cela peut inclure des tests d'isolation, des mesures de résistance de contact, des contrôles de fonctionnement mécanique, des tests de relais de protection, des contrôles de circuits de commande, des vérifications de verrouillage et des tests fonctionnels.
Que doit inclure une spécification technique professionnelle ?
Une spécification professionnelle doit fournir aux ingénieurs et aux équipes d'achat suffisamment d'informations pour sélectionner le bon disjoncteur avant que l'équipement n'atteigne la fabrication ou l'installation.
| Zone de spécification | Informations à définir | Pourquoi c'est important |
|---|---|---|
| Tension nominale | Tension du système et caractéristiques de l'équipement | Définit les exigences électriques et d’isolation |
| Courant nominal | Capacité de courant continu | Définit les exigences thermiques et conductrices |
| Fréquence | 50 Hz, 60 Hz ou fréquence système spécifiée | Assure la compatibilité avec le réseau électrique |
| Pouvoir de coupure | Indice d'interruption de court-circuit requis | Détermine l'adéquation au niveau de défaut |
| Capacité de tenue | Exigences de tenue de courte durée et de pointe | Prend en charge les performances en matière de défauts structurels et thermiques |
| Isolation | Niveau d'isolation et construction | Assure l’adéquation diélectrique |
| Mécanisme de commande | Ressort, électromagnétique ou alternative définie | Détermine le contrôle et le comportement mécanique |
| Tension de commande | Tension de déclenchement, de fermeture, du moteur et du circuit auxiliaire | Assure la compatibilité avec le système de contrôle |
| Disposition de montage | Disposition fixe, débrochable, montée sur poteau ou autre | Assure la compatibilité physique |
| Environnement | Intérieur, extérieur, température, altitude, pollution | Adapte le produit aux conditions du site |
Commencez par le schéma unifilaire
Le schéma unifilaire définit l'emplacement du disjoncteur dans le réseau électrique. Il montre les lignes d'alimentation entrantes et sortantes, les transformateurs, les moteurs, les générateurs, les jeux de barres, les zones de protection et d'autres éléments majeurs.
La spécification du disjoncteur doit être développée à partir de ce contexte électrique.
Définir la position du disjoncteur
La spécification doit indiquer si le disjoncteur est fixe ou débrochable et décrire la position pertinente et les exigences de verrouillage.
Définir les connexions principales
La géométrie des connexions est particulièrement importante pour l'intégration des appareillages de commutation. L'espacement des barres omnibus, la terminaison des câbles, l'orientation des bornes et la disposition des phases doivent correspondre à la conception du panneau.
Définir les fonctions auxiliaires
Les contacts auxiliaires, les bobines de déclenchement, les bobines de fermeture, les déclencheurs à minimum de tension, les opérateurs de moteur, les indicateurs mécaniques et les interfaces de télécommande doivent être clairement répertoriés le cas échéant.
Définir les exigences de protection
Les spécifications de protection doivent identifier les fonctions de relais requises, les rapports de TC, les entrées de tension le cas échéant, la logique de déclenchement, les verrouillages et les interfaces de communication.
Définir les exigences environnementales
Le projet doit déterminer si le disjoncteur fonctionnera à l'intérieur ou à l'extérieur et fournir des informations pertinentes sur la température, l'altitude, l'humidité, la pollution, les séismes et la corrosion, le cas échéant.
Définir les exigences en matière de tests
Le document technique doit identifier les normes applicables, les essais de routine, les attentes en matière d'essais de type, les exigences d'inspection et les procédures de mise en service.
- Définir le système électrique :Établissez la tension, la fréquence, la configuration du réseau et la mise à la terre.
- Calculer les conditions de panne du système :Déterminez le courant de court-circuit disponible à l’emplacement du disjoncteur.
- Définir une charge continue :Établir les conditions de fonctionnement actuelles et prévues.
- Choisissez l'architecture d'interruption :Confirmez la technologie du vide et la configuration appropriée du disjoncteur.
- Définir le mécanisme de fonctionnement :Spécifiez la disposition du ressort ou électromagnétique et la séquence de fonctionnement requises.
- Définir la protection :Coordonnez les TC, les entrées de tension, les relais, les circuits de déclenchement et les verrouillages.
- Définir l'installation physique :Confirmez la construction fixe ou amovible, les bornes, les dimensions et les interfaces de câbles.
- Examiner les conditions du site :Confirmez la température, l'humidité, l'altitude, la pollution, la corrosion et l'exposition environnementale.
- Définir les tests :Confirmez les tests de routine, de type, d’usine, de site et de mise en service applicables.
- Documentation de contrôle :Assurez-vous que tous les dessins, paramètres, spécifications et certificats décrivent la même configuration finale.
Que doivent demander les acheteurs avant l’approbation ?
- Plan d'ensemble :Confirmez les dimensions globales, le montage, les positions des bornes et les dégagements de service.
- Schéma électrique :Confirmez les circuits de déclenchement, de fermeture, auxiliaires, de verrouillage et de contrôle.
- Données de la plaque signalétique :Vérifiez la tension, le courant, la fréquence, le pouvoir de coupure et les caractéristiques nominales pertinentes.
- Interface de protection :Vérifiez les interfaces CT, VT, relais, déclenchement et communication.
- Documentation des tests :Confirmer la portée des enregistrements d'essais de routine et de type applicables à la conception fournie.
- Informations d'installation :Confirmer les exigences de levage, de transport, de connexion, de mise en service et de maintenance.
Une spécification technique détaillée réduit l’ambiguïté entre les équipes d’ingénierie, d’achats, de fabrication, de mise en service et de maintenance. Cela permet également d'éviter les modifications tardives causées par des informations d'interface manquantes.
Foire aux questions
Quelle est la fonction principale d’un disjoncteur à vide ?
Il connecte et déconnecte les circuits électriques moyenne tension et interrompt le courant dans des conditions normales et de défaut spécifiées. Le processus d'interruption se produit à l'intérieur d'une ampoule à vide scellée.
Pourquoi utilise-t-on le vide pour interrompre un arc électrique ?
Le vide fournit un environnement diélectrique contrôlé dans lequel le comportement de l'arc est différent de l'interruption de l'air, du pétrole ou du gaz. Après séparation des contacts et courant zéro, l'ampoule à vide peut récupérer rapidement sa rigidité diélectrique dans ses conditions de conception.
Qu'est-ce qu'une ampoule à vide ?
Une ampoule à vide est une chambre scellée contenant des contacts électriques fixes et mobiles et des composants de blindage internes. Il effectue l'interruption réelle du courant lorsque le disjoncteur s'ouvre.
Quelle est la différence entre un disjoncteur et un contacteur ?
Un disjoncteur est conçu pour interrompre les courants de défaut dans les limites de sa capacité nominale et pour fournir des fonctions de protection. Un contacteur est généralement conçu pour des commutations fréquentes de charges dans des conditions de fonctionnement définies et n'est normalement pas destiné à remplir le même rôle d'élimination des défauts qu'un disjoncteur.
À quels niveaux de tension la technologie d'interruption du vide peut-elle servir ?
L'interruption du vide est largement utilisée dans les équipements moyenne tension. Des produits spécifiques peuvent être conçus pour des classes de tension telles que 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV et d'autres valeurs nominales définies en fonction de la conception du fabricant et de la norme applicable.
Pourquoi le pouvoir de coupure en court-circuit est-il important ?
Un défaut peut produire un courant très élevé. Le disjoncteur doit être capable d'interrompre le courant de défaut spécifié à la tension du système sans défaillance inacceptable. La valeur nominale requise doit être basée sur le calcul réel du court-circuit du réseau.
Quel est le rôle du mécanisme de fonctionnement ?
Le mécanisme de commande fournit le mouvement mécanique nécessaire à l'ouverture et à la fermeture des contacts. Il contrôle la course, la vitesse, la force et le timing des contacts et a donc une influence directe sur les performances d'interruption et de fermeture.
Les mécanismes à ressort sont-ils couramment utilisés ?
Oui. Les mécanismes actionnés par ressort sont largement utilisés dans les disjoncteurs moyenne tension. Ils emmagasinent l'énergie mécanique et la libèrent pour effectuer l'opération d'ouverture ou de fermeture sur commande.
Peut-on également utiliser des mécanismes électromagnétiques ?
Oui. Certaines conceptions de disjoncteurs utilisent des mécanismes de fonctionnement électromagnétiques. Le choix dépend de l'architecture du disjoncteur, des exigences de contrôle, de la séquence de fonctionnement et des spécifications du projet.
Les casse-vide ne nécessitent-ils pas d’entretien ?
L'ampoule à vide est scellée, ce qui limite la maintenance à l'intérieur de la chambre de coupure, mais le disjoncteur complet contient toujours des mécanismes mécaniques, des bornes, des contacts auxiliaires, des circuits de commande, des structures d'isolation et d'autres composants qui nécessitent une inspection et un entretien appropriés.
Quel entretien nécessite le mécanisme de commande ?
La maintenance peut inclure l'inspection des liaisons mécaniques, des ressorts, des roulements, des loquets, des fixations, des interrupteurs auxiliaires, du câblage de commande et des points de lubrification lorsque cela est spécifié. La procédure exacte doit suivre la documentation de maintenance du fabricant et le fonctionnement de l'équipement.
Quelle est la différence entre les casse-vide intérieur et extérieur ?
Les produits d'intérieur sont normalement intégrés dans des appareillages de commutation ou des salles électriques protégées, tandis que les produits d'extérieur sont conçus pour résister à la pluie, aux changements de température, à la lumière du soleil, à la pollution et à d'autres conditions environnementales. Le principe d'interruption électrique peut être similaire, mais les exigences en matière d'enceinte et d'isolation diffèrent.
Qu'est-ce qu'un disjoncteur débrochable ?
Un disjoncteur débrochable peut se déplacer entre des positions mécaniques définies dans l'appareillage de commutation, telles que des positions connectées, de test et isolées, selon la conception de l'équipement. Cet agencement peut prendre en charge les procédures de maintenance et de test tout en préservant les fonctions de verrouillage définies.
Comment fonctionne le disjoncteur avec un relais de protection ?
Le relais reçoit les mesures électriques des transformateurs de courant et, le cas échéant, des transformateurs de tension. Lorsque le relais identifie une condition anormale définie, il envoie un signal de déclenchement au disjoncteur. La bobine de déclenchement actionne ensuite le mécanisme pour ouvrir les contacts.
Pourquoi les transformateurs de courant sont-ils importants ?
Les transformateurs de courant fournissent des signaux de courant mis à l'échelle pour la protection et la mesure. Leur rapport, leur précision, leur charge et leur disposition de connexion doivent être coordonnés avec le relais de protection et l'ensemble du système électrique.
Pourquoi les transformateurs de tension sont-ils parfois utilisés avec un disjoncteur ?
Les transformateurs de tension fournissent des signaux de tension mis à l'échelle pour la mesure, la protection, la synchronisation et le contrôle. Selon l'application, le relais de protection peut utiliser les informations de tension ainsi que les informations de courant pour déterminer s'il existe un défaut ou un état de fonctionnement anormal.
Quel est le but du verrouillage ?
Le verrouillage aide à empêcher les séquences de fonctionnement dangereuses définies. Selon la conception de l'appareillage de commutation, il peut restreindre le mouvement du disjoncteur, le fonctionnement du sectionneur de terre ou les actions de fermeture jusqu'à ce que les conditions requises soient satisfaites.
Quelles normes sont communément associées aux disjoncteurs moyenne tension ?
La CEI 62271 est une famille importante de normes couvrant les appareillages de commutation et de contrôle haute tension. La pièce applicable dépend du type et de la conception de l'équipement. Des exigences nationales et régionales peuvent également s'appliquer.
Quelle est la différence entre les tests de routine et les tests de type ?
Des tests de routine sont effectués sur les unités fabriquées pour vérifier la conformité aux exigences de production pertinentes. Les tests de type évaluent les performances d'une conception dans des conditions de test spécifiées et sont généralement effectués dans le cadre de la validation de la conception.
Quelles informations techniques doivent être fournies lors de la sélection d'un disjoncteur ?
Les informations importantes comprennent la tension du système, le courant nominal, la fréquence, le niveau de court-circuit, les exigences d'isolation, l'emplacement d'installation, la construction fixe ou débrochable, la tension de commande, les fonctions de protection, les contacts auxiliaires, la disposition des bornes, les conditions environnementales et les normes et tests applicables.
Le disjoncteur peut-il être personnalisé pour une armoire de commutation particulière ?
En fonction de la famille de produits, les exigences spécifiques au projet peuvent inclure les dimensions de montage, la disposition des bornes, la tension de commande, les circuits auxiliaires, la configuration du mécanisme, les interfaces de protection et d'autres paramètres techniques définis. Les configurations personnalisées doivent être contrôlées par des documents d'ingénierie approuvés.
Quelles industries utilisent couramment la technologie d’interruption du vide ?
Les applications incluent la distribution de services publics, les sous-stations, les installations industrielles, les mines, les installations d'énergie renouvelable, les bâtiments commerciaux, les infrastructures de transport, le traitement de l'eau et d'autres installations électriques moyenne tension.
Pourquoi le disjoncteur et l'appareillage de commutation devraient-ils être spécifiés ensemble ?
Le disjoncteur doit s'adapter mécaniquement et électriquement à l'appareillage. Les interfaces de jeux de barres, les connexions de câbles, les circuits de commande, les verrouillages, les systèmes de protection, les dégagements de service et les exigences environnementales dépendent tous de la configuration complète du panneau.
Comment une meilleure sélection de disjoncteurs peut-elle renforcer la distribution d’énergie moyenne tension ?
Les équipements de commutation moyenne tension constituent l’une des interfaces clés entre un réseau électrique et le système de protection chargé de contrôler les conditions anormales. Un disjoncteur doit transporter un courant de charge continu, fonctionner de manière fiable, interrompre les courants de défaut définis, résister aux contraintes électriques et mécaniques et communiquer avec précision avec l'architecture de contrôle environnante.
L'interruption du vide constitue une base pratique pour bon nombre de ces exigences. L'interrupteur scellé crée un environnement contrôlé pour l'extinction de l'arc et peut prendre en charge la construction d'appareillages de commutation compacts. Cependant, le vide lui-même n’est qu’un élément du produit complet.
Le système de contacts, le dispositif de blindage, les supports d'isolation, le mécanisme de commande, les bornes, les circuits de commande, les contacts auxiliaires et le boîtier doivent tous fonctionner ensemble. La cohérence mécanique est particulièrement importante car le mouvement d'ouverture et de fermeture détermine les conditions dans lesquelles l'interrupteur remplit sa fonction.
La sélection électrique est tout aussi importante. La tension et le courant nominal constituent le point de départ, mais le courant de court-circuit, le niveau d'isolation, la fréquence, l'échauffement et les conditions environnementales déterminent si une configuration particulière correspond au réseau réel.
Le système de protection ajoute une autre couche. Les transformateurs de courant, les transformateurs de tension, les relais, les bobines de déclenchement, l'alimentation de commande, les interfaces de communication et les verrouillages créent la chaîne à travers laquelle le système électrique détecte un défaut et y répond.
L’application compte également. Les sous-stations de services publics, les installations industrielles, les réseaux d'énergies renouvelables, les sites miniers, les bâtiments commerciaux, les infrastructures de transport et les installations critiques n'ont pas nécessairement les mêmes exigences électriques ou environnementales.
Les tests et la documentation fournissent la base technique finale. Les tests de routine, les tests de type, les évaluations diélectriques, les tests d'endurance mécanique, les tests de court-circuit, les évaluations d'échauffement, les contrôles d'installation et les procédures de mise en service doivent tous correspondre à la configuration finale de l'équipement.
Un bien spécifiéDisjoncteur à viden'est donc pas simplement un composant de commutation. Il fait partie d'une architecture intégrée de protection moyenne tension qui relie les interruptions électriques, le fonctionnement mécanique, la détection, le contrôle et la sécurité du système.
Besoin d'une configuration de disjoncteur moyenne tension pour votre projet ?
Venezprend en charge les solutions de commutation moyenne tension pour les applications utilitaires, industrielles, d'énergies renouvelables, commerciales et d'infrastructure, avec des configurations couvrant les caractéristiques électriques, les mécanismes de fonctionnement, les interfaces de protection, les dispositions de montage et les exigences techniques spécifiques au projet. Pour les détails de l’application et les discussions techniques,Contactez-nous.
