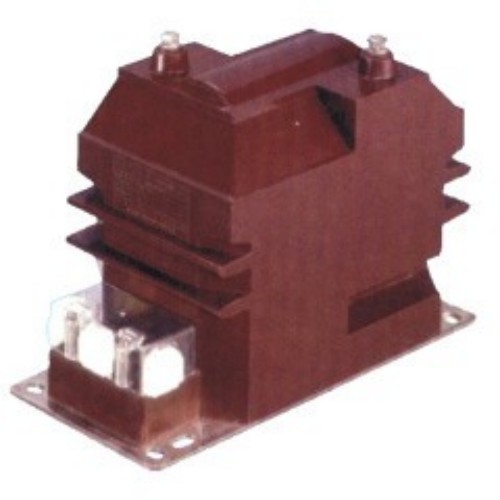

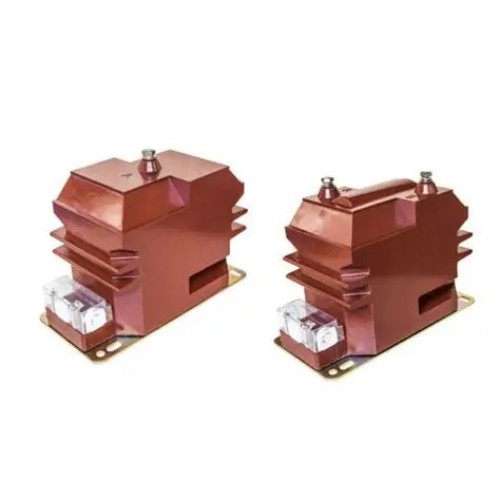

Le transformateur de tension JDZ10-3/6/10A de haute qualité est proposé par le fabricant chinois Comewill. Conçus pour les applications critiques, ils offrent des performances fiables pour la mesure de tension, la mesure de l'énergie, la surveillance en temps réel et la protection des relais dans les systèmes électriques moyenne tension.
La série JDZ10 est conçue pour s'adapter à des niveaux de tension de 3 kV, 6 kV et 10 kV, avec une compatibilité pour les fréquences de 50 Hz et 60 Hz, ce qui les rend adaptables à diverses conditions de fonctionnement moyenne tension. Fabriqués en stricte conformité avec les normes CEI 186 et GB1207-2006, ces transformateurs constituent une base stable et fiable pour la mesure et la protection du système. En tant qu'usine de confiance basée en Chine, Comewill garantit que chaque unité répond à des normes de qualité rigoureuses.

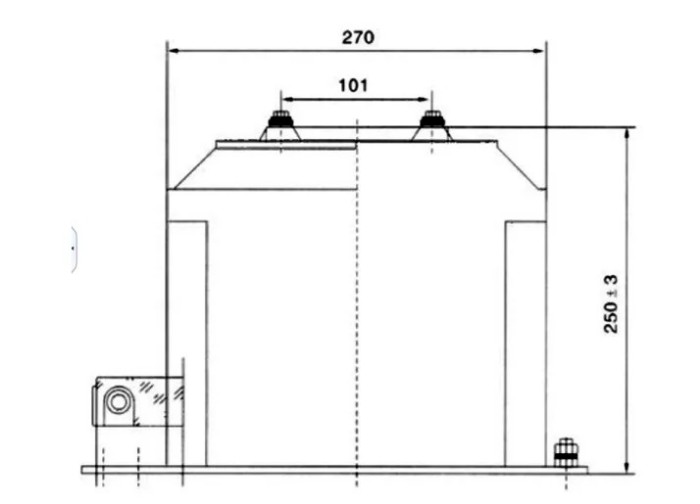

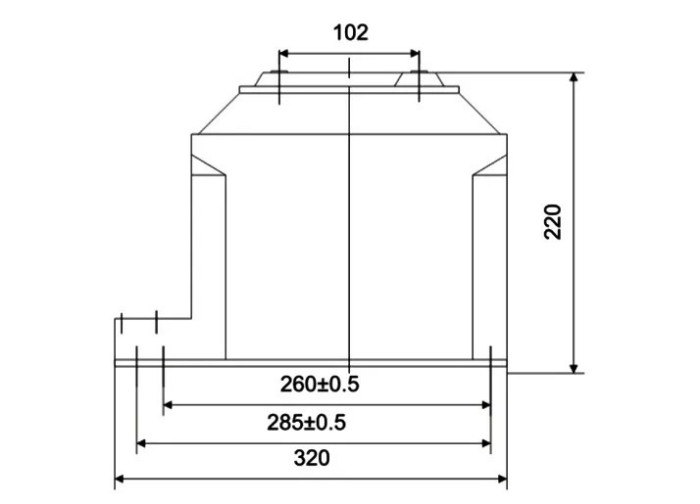

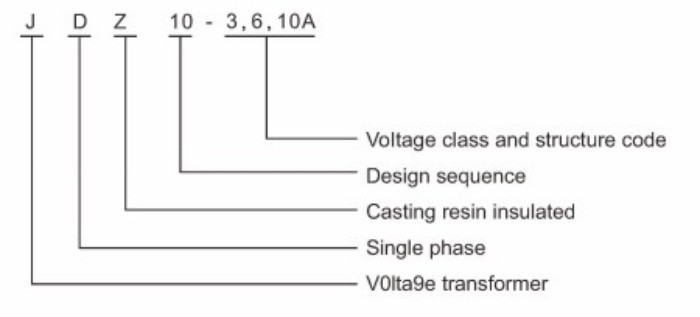

La désignation du modèle des transformateurs de tension RZL-10 et JDZ10-3/6/10 de Comewill définit clairement les principaux attributs de l'appareil :
J : Transformateur de tension – spécifie la catégorie d'équipement.
D : Monophasé – convient aux applications de systèmes électriques monophasés.
Z : Isolation coulée en résine époxy – améliore les performances d’isolation et la durabilité.
3, 6, 10 : Niveaux de tension – identifie la compatibilité avec les systèmes 3 kV, 6 kV et 10 kV.
Les transformateurs prennent en charge les configurations de câblage monophasé et triphasé, offrant ainsi une flexibilité pour diverses exigences d'installation.

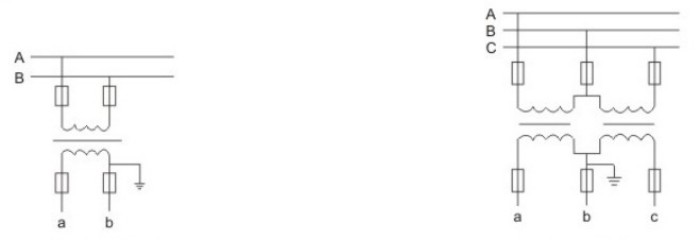

Schéma de câblage d'une ligne monophasée
Schéma de câblage d'une ligne triphasée
Schéma d'écriture d'une ligne monophasée Schéma d'écriture d'une ligne triphasée
Pour garantir des performances optimales et une durée de vie prolongée, les conditions de fonctionnement suivantes sont recommandées pour le transformateur de tension Comewill JDZ10-3/6/10A :
Altitude : Convient pour une installation jusqu'à 3 000 mètres au-dessus du niveau de la mer, avec un fonctionnement stable dans les zones de haute altitude sans modifications particulières.
Température ambiante : plage de températures de fonctionnement de -5 °C à +40 °C pour éviter la dégradation de l'isolation et les écarts de précision.
Humidité relative : Maximum 65 % à 20°C pour éviter le vieillissement des composants internes induit par l'humidité.
Niveau de pollution : Conçu pour les environnements de pollution de classe II, capable de gérer une contamination mineure intérieure ou extérieure.
Environnement d'installation : doit être exempt de gaz corrosifs pour protéger le boîtier et les enroulements internes.
Si l'environnement d'installation de votre côté est particulier (comme une humidité élevée et des gaz corrosifs), vous pouvez communiquer à l'avance pour personnaliser un plan d'adaptation !
Le transformateur de tension JDZ10-3/6/10A est fabriqué conformément aux normes GB20840.3-2013 et GB20840.1-2010, garantissant une totale conformité aux exigences nationales. Les spécifications clés incluent :
Facteur de puissance de charge : cos Φ = 0,8 (décalage), aligné sur les caractéristiques conventionnelles du circuit secondaire.
Distance d'isolement : conçue pour le niveau de pollution II, minimisant les risques de contournement de l'isolation.
Performance : réponse stable en matière de mesure et de protection dans des conditions de fonctionnement standard.
| Taper | Rapport de tension nominal (V) | Fréquence (Hz) | Classe de précision et sortie nominale (VA) | Limite de sortie (VA) | Niveau d'isolation nominal (kV) | Remarque | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3,6/25/40 | Identique au RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7,2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 42/12/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3,6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7,2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 42/12/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3,6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7,2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 42/12/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3,6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7,2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 42/12/75 | ||
1. Quelles sont les principales caractéristiques de ce transformateur de tension JDZ10-3/6/10A ?
Isolation moulée en résine époxy, entièrement scellée, conception monophasée, taille compacte et haute durabilité.
2. Quels niveaux de tension et fréquences sont pris en charge ?
3kV, 6kV et 10kV, compatibles avec les systèmes 50 Hz ou 60 Hz.
3. À quelles normes est-il conforme ?
CEI 186 et GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. Quelles sont les conditions de fonctionnement requises ?
Altitude ≤3000m, température -5°C à +40°C, humidité ≤65% à 20°C, niveau de pollution Classe II, pas de gaz corrosifs.
5. Peut-il être personnalisé pour des environnements spéciaux ?
Oui, Comewill propose une personnalisation pour des conditions d’humidité élevée ou corrosives.
6. Que signifient les lettres modèles ?
J = Transformateur de tension, D = Monophasé, Z = Isolation moulée en résine époxy, 3/6/10 = Niveau de tension.
7. Quelles classes de précision sont disponibles ?
0,2, 0,5, 1 et 6P, avec des sorties nominales de 15 VA à 90 VA.
