Disjoncteur à vide (VCB), un appareil essentiel dans la distribution moderne d'énergie moyenne tension. Nous explorons la physique fondamentale de l'extinction de l'arc dans le vide, disséquons les composants essentiels (de l'ampoule à vide au mécanisme de fonctionnement) et présentons une comparaison détaillée et pratique avec la technologie SF₆. L'article décrit également les principaux domaines d'application, les critères de sélection et les meilleures pratiques de maintenance, tous fondés sur les principes d'ingénierie de l'industrie. En tant que professionnelFabricant et fournisseur basé en Chine, Venezpropose des solutions VCB personnalisables de haute qualité qui allient fiabilité, longévité et responsabilité environnementale pour les projets industriels, commerciaux et utilitaires du monde entier.

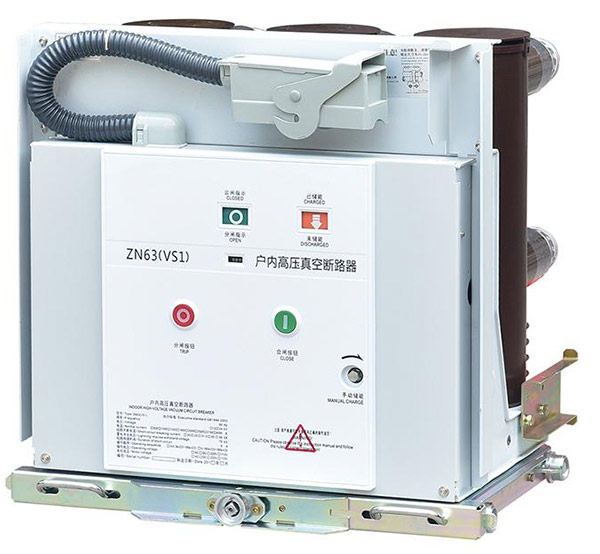

LeDisjoncteur à vide (VCB)est devenu la pierre angulaire d'une distribution fiable d'énergie moyenne tension, servant de principal dispositif de protection dans les sous-stations, les installations industrielles et les installations commerciales. Contrairement aux technologies plus anciennes qui dépendent du pétrole, de l'air ou du gaz SF₆, le VCB utilise un environnement sous vide poussé pour éteindre l'arc qui se forme lorsque les contacts se séparent lors d'un défaut. Cette méthode offre des avantages distincts en termes de vitesse de commutation, de fiabilité opérationnelle et de sécurité environnementale, ce qui en fait le choix privilégié pour les applications de 3 kV à 36 kV.
Les infrastructures électriques modernes exigent des équipements qui non seulement fonctionnent sous contrainte, mais qui nécessitent également une intervention minimale sur des décennies de service. Les VCB relèvent ce défi grâce à leurs interrupteurs scellés à vie et à leurs conceptions mécaniques robustes, qui réduisent considérablement les intervalles de maintenance par rapport aux autres types de disjoncteurs.Venez, en tant que fabricant chinois expérimenté, se spécialise dans la production de VCB conçus pour offrir des performances constantes dans une large gamme de conditions de fonctionnement, de l'humidité tropicale aux environnements industriels chargés de poussière.
Cet article offre une perspective technique originale sur la technologie VCB, en se concentrant sur les principes d'ingénierie qui régissent son fonctionnement, les composants critiques qui assurent sa longévité et les facteurs pratiques que les ingénieurs doivent prendre en compte lors de la sélection et de la spécification de ces dispositifs pour des projets nouveaux ou de modernisation.
Au cœur de chaque VCB se trouve un principe physique fondamental : l’incapacité d’un arc électrique à se maintenir dans un vide poussé. Lorsque les contacts du disjoncteur se séparent dans des conditions de défaut, le courant tente de maintenir un chemin à travers la vapeur métallique ionisée. Cependant, comme l'interrupteur est mis sous vide à une pression inférieure à 10⁻⁴ Pa, le libre parcours moyen des molécules est extrêmement long et les particules disponibles pour l'ionisation sont rares.
L'arc qui se forme existe presque entièrement sous la forme d'un plasma de vapeur métallique provenant des surfaces de contact. Lorsque le courant passe naturellement par zéro dans le cycle CA, cette vapeur se condense presque instantanément sur les faces de contact les plus froides et sur les écrans d'arc environnants. Cette condensation rapide, connue sous le nom derécupération diélectrique- empêche l'arc de se réamorcer, éliminant ainsi efficacement le défaut en un demi-cycle. L'ensemble du processus est propre, silencieux et produit une érosion minimale des contacts, contribuant ainsi à l'endurance électrique élevée du VCB, dépassant souvent 5 000 opérations à pleine charge.
Il est important de noter que la conception de l’ampoule à vide garantit que l’arc reste concentré et diffus, évitant ainsi les points chauds susceptibles d’endommager l’enveloppe en céramique. L'utilisation de géométries de contact spécifiques, telles que des contacts de champ magnétique axiaux ou radiaux, contrôle davantage le mouvement de l'arc et garantit une usure uniforme, prolongeant ainsi la durée de vie fonctionnelle de l'interrupteur. Ce principe d'extinction d'arc rend les VCB particulièrement adaptés aux tâches de commutation fréquentes, telles que le démarrage de moteurs ou la commutation de batteries de condensateurs, là où d'autres technologies se dégraderaient plus rapidement.
Pour les applications moyenne tension, le choix entre la technologie du vide et la technologie SF₆ est une décision d'ingénierie courante. Les deux sont des technologies matures, mais leurs caractéristiques s’alignent différemment sur les priorités du projet. Le tableau ci-dessous fournit une comparaison originale et détaillée basée sur des facteurs opérationnels et environnementaux, sans recourir aux données de fournisseurs externes.
| Paramètre | Disjoncteur à vide (VCB) | Disjoncteur SF6 |
|---|---|---|
| Interruption moyenne | Vide (rigidité diélectrique ~10⁷ V/m) | Gaz SF₆ sous pression (généralement 5 à 7 bars) |
| Classe de tension typique | 3 kV – 36 kV (moyenne tension primaire) | 3 kV – 800 kV+ (couvre la MT à la THT) |
| Impact environnemental | Zéro émission ; pas d'effet de gaz à effet de serre | PRG élevé (23 500x CO₂) ; nécessite une manipulation et un recyclage stricts |
| Contacter Érosion et Vie | Faible érosion ; durée de vie électrique jusqu'à 30 défauts complets ou plus de 5 000 opérations de commutation | Érosion modérée ; les produits de décomposition des gaz nécessitent une gestion |
| Régime d'entretien | Minimal; les interrupteurs sont scellés à vie ; lubrification du mécanisme uniquement | Contrôles périodiques de la densité du gaz ; surveillance de l'humidité et des sous-produits |
| Mécanisme de fonctionnement | Actionneur à ressort ou magnétique – faible consommation d'énergie | Ressort, hydraulique ou pneumatique – énergie souvent plus élevée |
| Points forts typiques | Commutation fréquente, faible maintenance, sans danger pour l'environnement | Excellent pour les installations compactes à haute tension, capacité de courant de défaut élevée |
Cette comparaison montre que les VCB sont particulièrement performants dans les applications où la responsabilité environnementale, un fonctionnement fréquent et de faibles coûts de cycle de vie sont essentiels. Pour les services publics et les utilisateurs industriels à la recherche d’une solution durable et performante pour les réseaux moyenne tension, les VCB présentent un choix technologique convaincant.Venezfabrique des VCB qui tirent parti de ces avantages inhérents, offrant une gamme de produits de 12 kV à 40,5 kV pour une utilisation intérieure et extérieure.
Un VCB est un assemblage de composants de précision, chacun jouant un rôle essentiel pour garantir un fonctionnement fiable. Les deux parties les plus vitales sont l’ampoule à vide et le mécanisme de commande.
L'ampoule à vide est un cylindre en céramique hermétiquement fermé contenant les contacts fixes et mobiles. Le matériau céramique (souvent de l'alumine) offre une excellente isolation diélectrique et une excellente résistance mécanique. A l'intérieur, un soufflet métallique relie le contact mobile à la tige de commande externe, maintenant l'étanchéité au vide tout en permettant un mouvement axial. Un système de blindage sophistiqué entoure les contacts pour condenser la vapeur métallique et l'empêcher de se déposer sur la surface interne en céramique, préservant ainsi l'intégrité de l'isolation pendant toute la durée de vie de l'appareil. Le matériau de contact, généralement un alliage cuivre-chrome, est choisi pour sa résistance au soudage et sa capacité à maintenir un faible courant de découpage, ce qui est important pour la commutation de charge inductive.
Le mécanisme de commande fournit la force motrice pour ouvrir et fermer les contacts de manière précise et rapide. Les mécanismes actionnés par ressort sont les plus courants dans les VCB en raison de leur fiabilité et de leur indépendance vis-à-vis des sources d'alimentation externes lors du déclenchement. L'énergie est stockée dans un ressort de fermeture (via un système de charge manuel ou motorisé) et libérée lorsqu'un signal de déclenchement est reçu. Cette conception à énergie stockée garantit que le disjoncteur s'ouvre avec une vitesse et une force constantes, quelle que soit la tension de commande. D'autres options incluent des actionneurs magnétiques, qui utilisent des aimants permanents et une bobine pour le verrouillage, offrant une conception mécanique plus simple avec moins de pièces mobiles. Les VCB de Comewill sont équipés de mécanismes robustes comme la série CT, conçus pour des milliers d'opérations avec un réglage minimal.
Les VCB sont classés en fonction de leur environnement d'installation et de leurs exigences opérationnelles spécifiques. Les deux principaux types sont :
Les principaux domaines d'application comprennent :
Avec un large portefeuille,Venezfournit des VCB pour les applications intérieures et extérieures, offrant une personnalisation pour répondre aux exigences spécifiques des clients et aux normes du projet.
La sélection du bon VCB pour un projet spécifique nécessite une évaluation approfondie des paramètres du système et des conditions opérationnelles. Les critères suivants constituent la base d’une décision d’achat judicieuse :
En évaluant soigneusement ces critères, les ingénieurs et les équipes d'approvisionnement peuvent spécifier un VCB qui non seulement répond aux exigences techniques immédiates, mais offre également une fiabilité et une rentabilité à long terme.Venezfournit un support technique détaillé pour aider les clients à faire ce choix, en proposant des produits conformes aux principales normes internationales.
Le principal avantage réside dans sa capacité à éteindre l’arc presque immédiatement après l’extinction du courant dans le vide, permettant ainsi une récupération diélectrique rapide. Cela se traduit par des temps d'arc très courts, une érosion réduite des contacts et une maintenance minimale, ce qui le rend très fiable pour les systèmes moyenne tension.
Les VCB sont principalement conçus pour les applications moyenne tension, couvrant une plage d'environ 3 kV à 36 kV. Cela en fait le choix standard pour les réseaux de distribution et les systèmes électriques industriels.
Les VCB présentent un avantage environnemental significatif car ils utilisent le vide comme moyen d’interruption, ce qui n’a pas d’effet de gaz à effet de serre. En revanche, le gaz SF₆ a un potentiel de réchauffement global (PRG) très élevé et nécessite une manipulation soigneuse et des procédures de recyclage en fin de vie.
Les deux composants les plus critiques sont l'interrupteur à vide (contacts scellés) et le mécanisme de commande. Le matériau de contact et le blindage de l'interrupteur déterminent la durée de vie électrique, tandis que la conception du mécanisme et la qualité des matériaux dictent l'endurance mécanique.
Oui, les VCB sont exceptionnellement bien adaptés aux tâches de commutation fréquentes, telles que le démarrage de moteurs, la commutation de batteries de condensateurs et le contrôle de fours à arc. Leur conception robuste et leur faible érosion de contact permettent un grand nombre d'opérations en toute sécurité.
Les VCB nécessitent très peu d’entretien. Les tâches principales comprennent l'inspection périodique du mécanisme de fonctionnement pour une lubrification adéquate, la vérification des indicateurs mécaniques et l'inspection visuelle de l'interrupteur pour déceler tout signe de dommage. Les interrupteurs eux-mêmes sont scellés à vie et ne nécessitent pas de remplissage de gaz ni de remplacement de contact dans des conditions normales de service.
