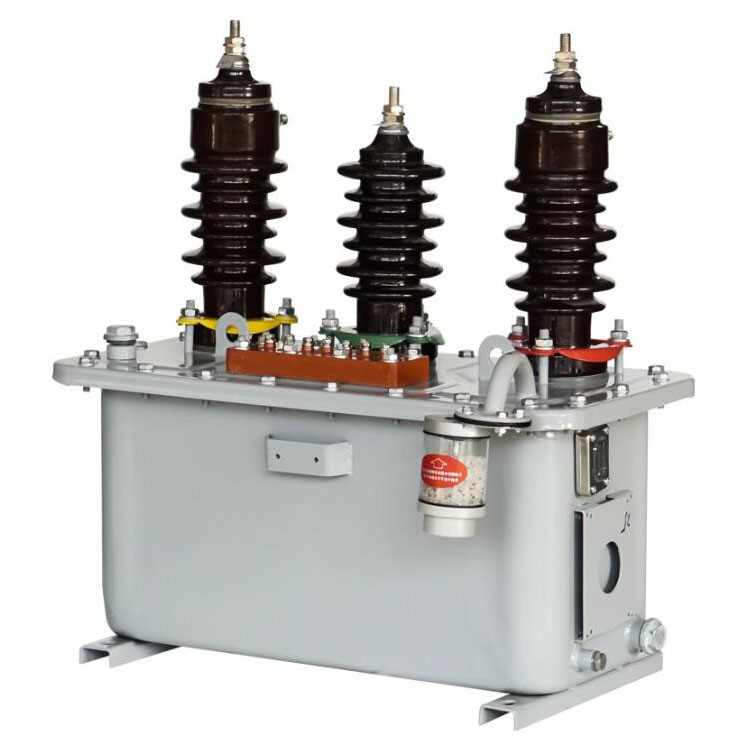

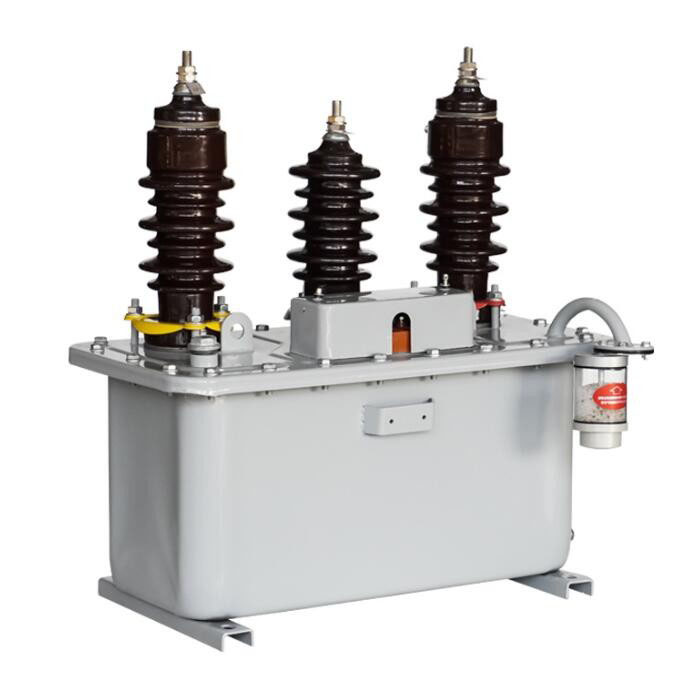

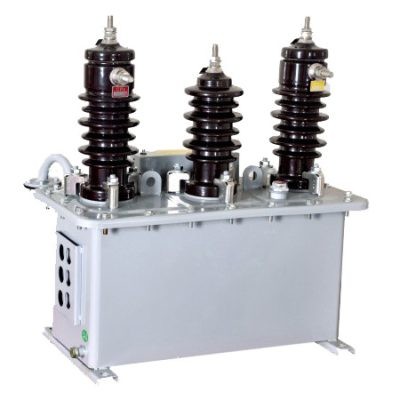

Transformateur combiné immergé dans l'huile extérieur JLS-6/10

Le transformateur combiné immergé dans l'huile extérieur durable JLS-6/10 de Comewill Factory est non seulement résistant à l'humidité, mais offre également de bonnes performances : grande capacité, petite taille, poids léger, transport et installation pratiques. Le câblage utilise un type V/V triphasé, qui peut mesurer avec précision le courant, la tension et calculer l'énergie électrique, et peut également résister à des conditions de travail extérieures complexes.

Adapté aux circuits CA 50-60 Hz, avec une tension nominale maximale de 10 kV, le transformateur combiné immergé dans l'huile extérieur JLS-6/10 peut répondre aux besoins de mesure extérieure des sous-stations rurales et industrielles. Il peut également être équipé de compteurs de puissance et d'énergie réactive en fonction des besoins d'approvisionnement, ce qui est beaucoup plus convivial que les transformateurs immergés dans l'huile traditionnels. C'est certainement le bon choix pour remplacer les anciens équipements.

Désignation du type

Construction

Le boîtier de mesure du transformateur combiné immergé dans l'huile extérieur JLS-6/10 adopte une conception modulaire, qui comprend deux transformateurs de tension monophasés (PT) et deux transformateurs de courant (CT). PT et CT sont des structures électromagnétiques, fixées aux plaques du réservoir de carburant avec des boulons, avec une disposition globale compacte et robuste.
Le réservoir de carburant adopte une conception carrée avec de bonnes performances d'étanchéité. Le couvercle de la boîte et le corps de la boîte sont reliés par des boulons pour assurer l'étanchéité. Il y a deux anneaux de levage sur le couvercle de la boîte pour faciliter le levage et le transport de l'équipement. Le côté du réservoir de carburant est équipé de composants clés tels qu'une jauge de niveau d'huile, un boulon de mise à la terre et un robinet de vidange d'huile, qui facilitent la surveillance quotidienne du fonctionnement, la protection de la mise à la terre et l'entretien de la vidange d'huile.
Cette conception structurelle prend pleinement en compte l'environnement d'utilisation extérieur, garantissant un fonctionnement stable et fiable de l'équipement dans diverses conditions difficiles.

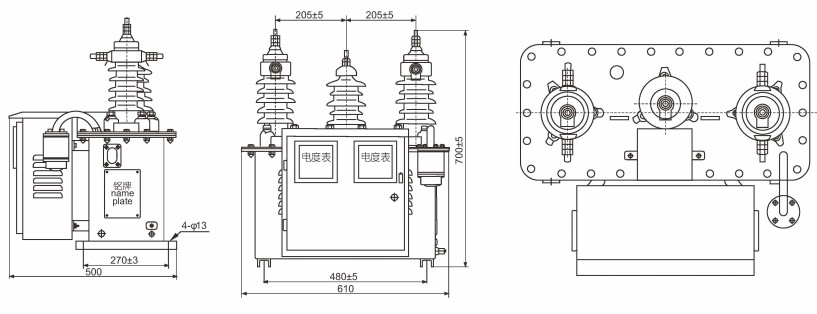

Aperçu et dimensions de l'installation

Dimensions hors tout : JLS-6kV, 10kV (classe 0,2, classe 0,2S) ， Convient pour une utilisation dans les systèmes de tension 6KV et 10KV.

Précautions de sécurité : inspection avant utilisation

Avant de mettre en service les transformateurs combinés immergés dans l'huile extérieurs JLS-6 et JLS-10, il est nécessaire de retirer le blocage des trous de ventilation sur le caoutchouc tampon au milieu du dispositif étanche à l'humidité. L'orifice de ventilation doit rester dégagé, sinon cela affectera le fonctionnement normal de l'équipement.
Cette étape est un élément de contrôle nécessaire avant la mise en service de l'équipement, et il est recommandé de se concentrer sur sa confirmation lors de la réception sur site.

Lors de votre commande, veuillez préciser les éléments suivants :

Pour acheter des transformateurs combinés extérieurs immergés dans l'huile JLS-6/10 auprès de Welcome (Wenzhou) Electric Co., Ltd. et les rendre faciles à utiliser et compatibles avec votre système, il y a plusieurs points clés à noter :
La correspondance des paramètres doit être précise
Rapport de transformation : quels sont les rapports de transformation de tension et de courant spécifiques de CT (transformateur de courant) et PT (transformateur de tension) dont vous avez besoin ? Donnez-nous ces deux numéros pour nous assurer qu'ils sont alignés avec votre réseau électrique.
Précision : quel niveau de précision souhaitez-vous (par exemple 0,2 ou 0,2S) ? Il existe également des paramètres pour la sortie secondaire qui doivent répondre à vos exigences de mesure.
Environnement : Quelles sont les exigences concernant le niveau d’isolation des équipements ? Nous devons connaître l'environnement d'exploitation sur place, comme la température, l'altitude et la présence de gaz corrosifs, pour qu'il y « résiste ».
La qualité et la certification doivent être fiables
Examinez la marque et les qualifications : choisissez une marque forte et réputée comme Welcome (Wenzhou) Electric Co., Ltd. Vérifiez si le produit a réussi les tests d'accès au réseau d'institutions faisant autorité telles que State Grid et Southern Power Grid.
Concentrez-vous sur les composants de base : comprenez les matériaux et les processus des composants de base tels que le noyau de fer, l'enroulement et le réservoir d'huile des transformateurs. Les produits de haute qualité utilisent généralement des matériaux solides et un savoir-faire exquis.
L'installation et la maintenance doivent être pratiques
Commodité d'installation : tenez compte de la taille et du poids de l'équipement, ainsi que des conditions d'installation sur site (telles que la capacité portante des poteaux électriques et l'espace d'installation). La conception divisée de la série JLS est généralement plus pratique pour l'installation et la maintenance sur site.
La maintenance est-elle pratique : demandez si la maintenance des composants tels que les fusibles et les boulons de mise à la terre est pratique. Un produit bien conçu peut être entretenu avec deux fois moins d’effort.
Le service après-vente doit être garanti
La période de garantie doit être claire : comprenez la période de garantie et la portée du produit. Un fabricant confiant offrira une période de garantie plus longue.
Un support technique doit être en place : choisissez des fournisseurs capables de fournir un support technique et des services sur site en temps opportun. En cas de problème avec un équipement extérieur, la rapidité de réponse est cruciale.
