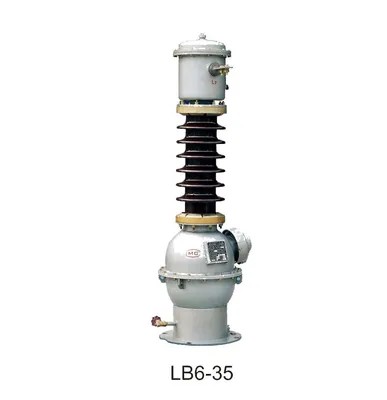

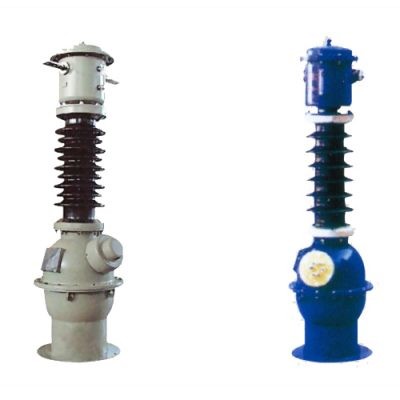

Transformateur de courant LB6-35

En tant que transformateur de courant extérieur professionnel 0,72-40,5 kV en Chine, Comewill souhaite vous fournir un transformateur de courant LB6-35 de qualité, doté de solides caractéristiques d'excitation, fonctionnant de manière fiable et extrêmement facile à entretenir. Avec une structure scellée et un extenseur métallique sur le dessus, il est construit pour durer. Parfait pour les projets d'approvisionnement à des altitudes inférieures à 1 000 m, il supporte sans problème des températures de -30°C à 40°C.

Nous garantissons que le transformateur de courant LB6-35 répond aux normes de qualité internationales, afin qu'il s'intègre parfaitement à votre système électrique moyenne tension. Besoin de spécifications détaillées, de devis personnalisés ou d'aide pour les achats groupés ? Contactez simplement Welcome (Wenzhou) Electric Co., Ltd. Notre équipe vous aidera à rationaliser votre processus d'approvisionnement et à élaborer un plan d'approvisionnement qui vous convient.

Paramètre technique

Spécification

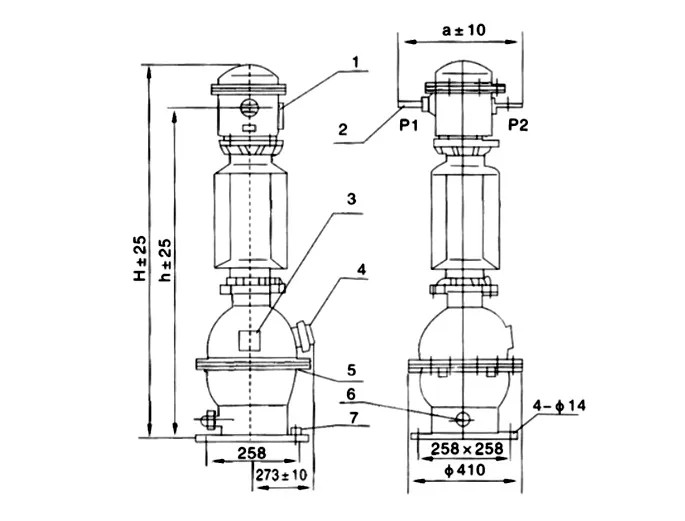

Nombre	Nom	Contour
1	Indicateur de niveau d'huile

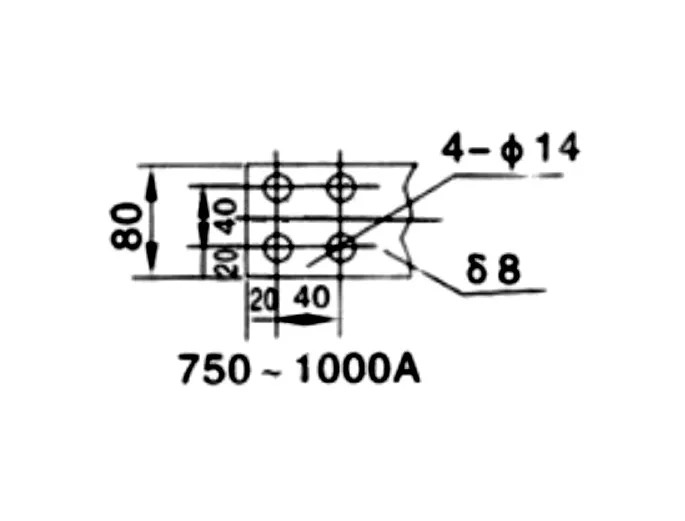

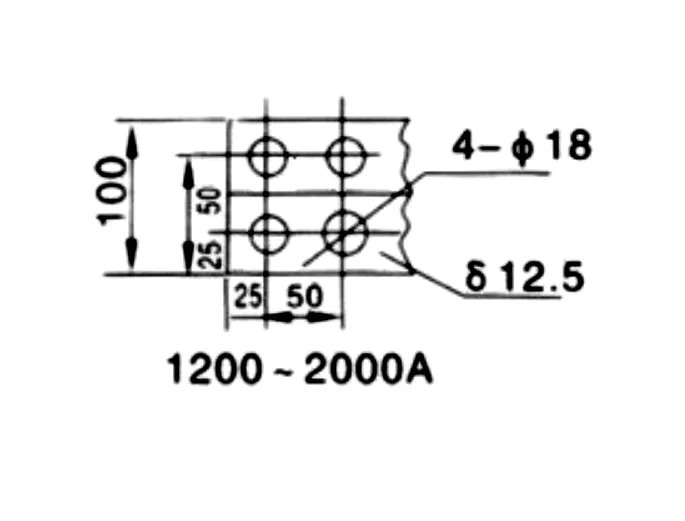

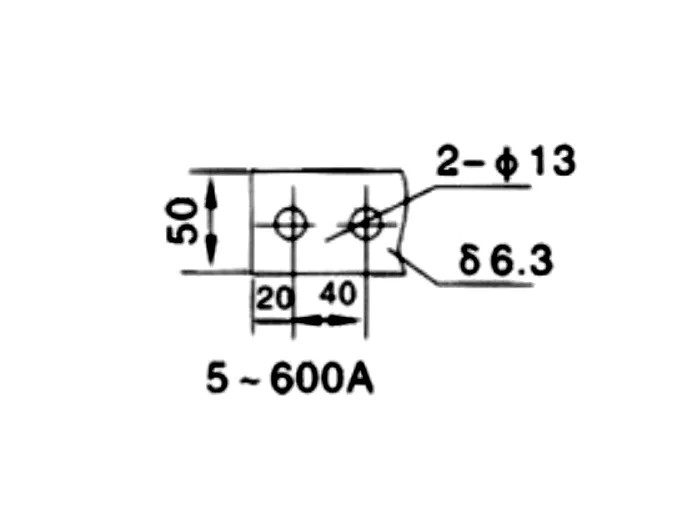

2	Borne de sortie
3	Plaque
4	Boîte de jonction secondaire
5	Crochet de levage
6	Vanne d'échantillonnage d'huile
7	Goujon de terre

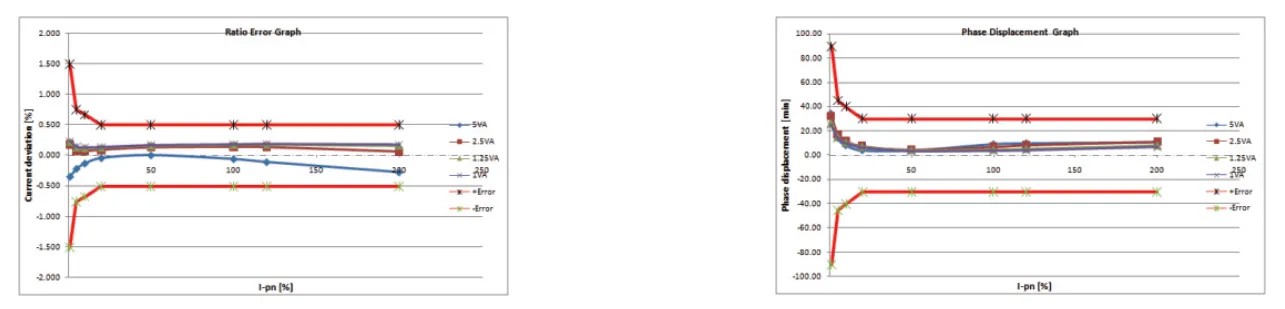

Test de précision

1、Paramètres de base
Tension nominale : 35 kV, adaptée aux systèmes électriques moyenne tension, est une sélection couramment utilisée pour l'achat d'équipements haute tension.
Fréquence nominale : 50 Hz/60 Hz, compatible avec les fréquences du réseau mondial grand public, peut être directement adaptée aux projets dans diverses régions
Méthode d'isolation : isolation en papier huilé, utilisant une combinaison d'huile isolante de haute qualité et de papier isolant, avec des performances d'isolation stables et une forte résistance à la tension.
Forme d'installation : Type extérieur, conception structurelle adaptée à l'environnement extérieur, capable de résister à l'influence de facteurs naturels tels que le vent, la pluie, le sable, etc.

2、Indicateurs techniques clés
Plage de courant unique : 5 A ~ 2 000 A, couvrant la plupart des exigences de mesure pour les conditions de travail. Les spécifications communes incluent 5/5, 10/5, 30/5, etc., prenant en charge la personnalisation de spécifications spéciales en fonction des besoins d'approvisionnement.
Courant secondaire : la sortie standard 5A, conforme aux normes internationales d'interface universelle, peut être directement adaptée aux équipements de support tels que les compteurs électriques et les relais
Courant de stabilité thermique : valeur efficace de 1 seconde (par exemple, un courant de 5 A correspond à 0,5 kA, un courant de 2 000 A correspond à 1 020 kA), capable de résister à un choc thermique à court terme dans des conditions de défaut sans aucun risque de dommage.
Courant dynamique stable : sortie de crête (par exemple, un courant de 5 A correspond à 1,28 kA, un courant de 2 000 A correspond à 2 550 kA), capable de résister à la force électromagnétique générée par le courant de court-circuit et de maintenir l'intégrité structurelle
Limite d'augmentation de la température : l'augmentation maximale de la température de l'enroulement est de 55 ℃ (mesurée par la méthode de résistance/méthode du thermomètre), et l'augmentation maximale de la température de la couche d'huile supérieure est de 50 ℃ (mesurée par la méthode du thermomètre), évitant efficacement le vieillissement de l'isolation dû à la surchauffe et prolongeant la durée de vie du produit.

3、 Précautions d'utilisation et d'achat
Production et maintenance : Le transformateur de courant LB6-35 subit un séchage sous vide et un traitement par immersion dans l'huile avant de quitter l'usine pour éliminer complètement l'humidité et l'air, garantissant ainsi la fiabilité de l'isolation ; En raison de la structure non entièrement scellée, la qualité de l'huile doit être vérifiée régulièrement pendant l'utilisation, et une filtration ou un remplacement peut être nécessaire pour garantir le fonctionnement continu et stable de l'équipement.

Scénarios applicables :

Le transformateur de courant LB6-35 est conçu spécifiquement pour la surveillance du courant et la protection des lignes de transmission à haute tension. Il peut fournir des signaux de courant précis, prendre en charge la mesure de l'énergie, la protection des relais et les travaux de contrôle du système, et garantir le fonctionnement sûr et stable du réseau électrique.
