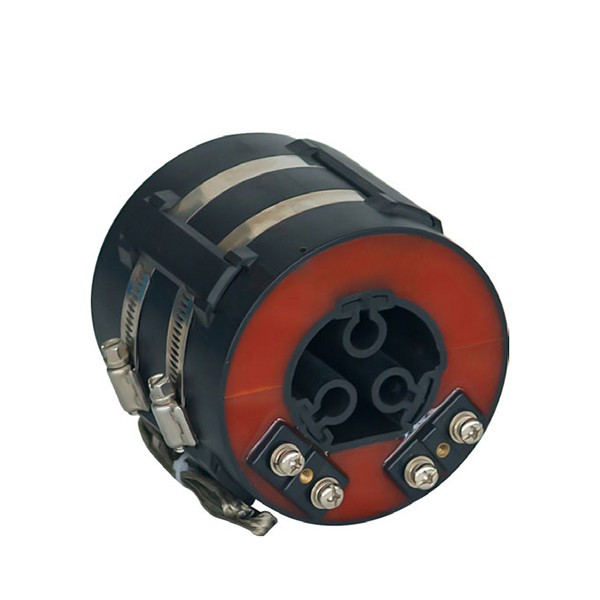

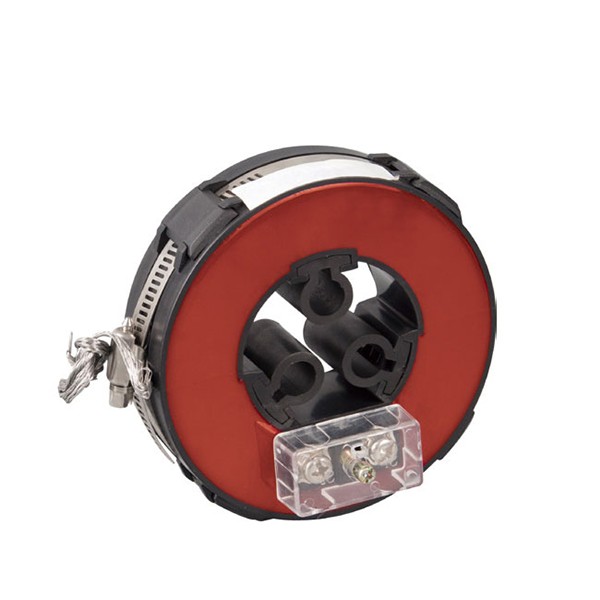

Transformateur de courant LMZK-10

Comewill, en tant que fabricant et fournisseur leader en Chine, vous propose le transformateur de courant LMZK-10, qui offre des avantages essentiels, notamment une taille compacte, un noyau amovible pour une installation facile et une mesure de haute précision à l'aide d'acier au silicium importé. Il est spécialement conçu pour les appareillages compacts de 10 kV.

Ce transformateur de courant LMZK-10 présente des avantages essentiels tels qu'une petite taille, un poids léger, une commutation et une installation facile, et est largement adapté aux besoins d'approvisionnement d'appareillage de commutation compact à réseau en anneau entièrement isolé. Il est particulièrement adapté à la combinaison avec des équipements terminaux distants tels que RTU et FTU pour former une unité d'échantillonnage, fournissant une solution complète et une prise en charge des données pour l'ensemble du système. Après l'achat et l'installation, il n'est pas nécessaire de modifier le câblage d'origine. Il peut être directement installé sur les câbles entrants et sortants connectés, ce qui rend l'opération simple et rapide, réduisant considérablement le coût de l'installation technique. À l'heure actuelle, il a été largement utilisé dans les séries d'appareillages de commutation compacts à réseau en anneau entièrement isolés tels que SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS, etc., et convient également à l'approvisionnement et aux besoins de support de sous-stations combinées, de boîtes de distribution de câbles et d'autres équipements.

En termes de matériaux et de processus de noyau, le transformateur de courant LMZK-10 utilise des tôles d'acier au silicium importées de haute qualité et à haute perméabilité comme matériaux magnétiques, qui présentent les caractéristiques de noyaux de fer détachables et de faibles pertes de circuit magnétique. La résine est coulée sous vide dans une coque en plastique ignifuge, avec une excellente résistance à l'humidité, des performances stables et aucun entretien ultérieur, ce qui répond aux exigences de rentabilité d'achat pour une utilisation à long terme. Lors de l'installation, fixez les deux anneaux semi-circulaires sur le câble séparé en phase et fixez-les avec des pinces pour qu'ils se fondent parfaitement avec le câble, créant ainsi une apparence magnifique et coordonnée. Le produit convient au scénario d'approvisionnement de câbles 10KV avec des spécifications allant de 35 mm² à 400 mm². La pince est fabriquée en acier inoxydable de haute qualité, robuste et fiable. Aucun courant de Foucault n’est généré pendant l’utilisation, garantissant ainsi le fonctionnement sûr de l’équipement.

Exigences techniques pour l'environnement de travail et d'installation-Transformateur de courant LMZK-10

Le facteur de puissance côté charge doit respecter le COS φ = 0,8 (présentant des caractéristiques d'hystérésis).
Le courant secondaire nominal peut être sélectionné parmi les spécifications 5A ou 1A pour répondre aux besoins des différents systèmes d'alimentation.
Plage de température environnementale : la limite inférieure est de -5 ℃, la limite supérieure est de 40 ℃ et la température moyenne quotidienne ne doit pas dépasser 30 ℃.
La fréquence de fonctionnement nominale prend en charge deux normes courantes : 50 Hz ou 60 Hz.
L'altitude d'installation de l'équipement doit être contrôlée à 1 000 mètres ou moins.
Le niveau de pollution répond à la norme Niveau II et convient aux environnements industriels conventionnels.

La production et l'inspection du produit suivent strictement les normes nationales GB20840.1 et GB20840.2.

DONNÉES TECHNIQUES

LMZK1

LMZK2

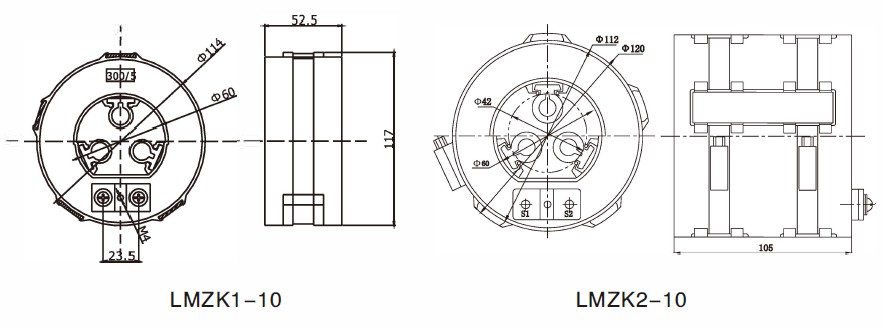

Dimension du contour
