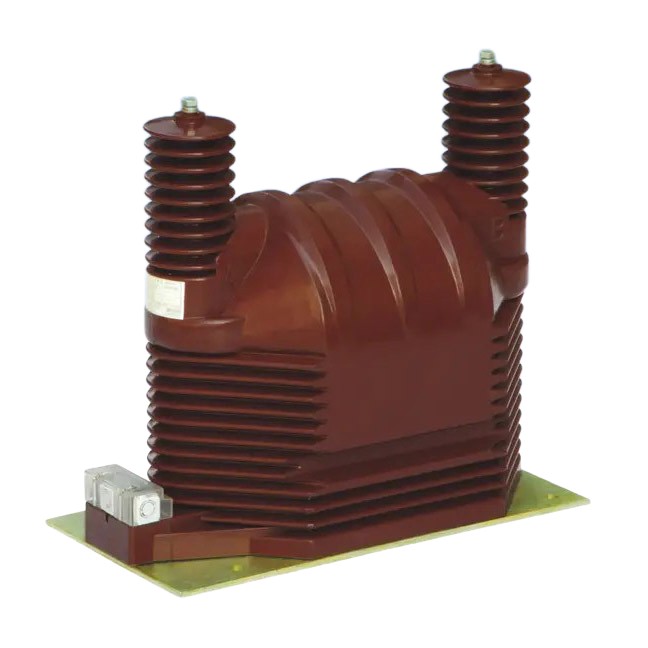

Construits avec des matériaux isolants haut de gamme, les transformateurs de tension JDZ9-35Q de haute qualité fabriqués par Comewill, un fabricant professionnel en Chine, ont une conception compacte mais robuste. Cela signifie qu’ils résistent bien mécaniquement et offrent une solide isolation électrique, sans lésiner sur la durabilité. Chaque modèle a également sa propre spécialité : le JDZ9-35Q gère l'humidité comme un pro, il est donc parfait pour les endroits humides ou mouillés. Le JDZ9-35G, quant à lui, est doté d'une forte protection contre les surtensions : il protège votre système électrique des pics de tension soudains.
Que vous utilisiez des transformateurs de tension JDZ9-35Q dans des sous-stations, des installations industrielles ou des réseaux de distribution d'énergie, les deux modèles fournissent des mesures de tension cohérentes et précises sur le long terme. Ils ne se contentent pas de faire le travail : ils rendent votre système électrique plus sûr et plus efficace à exploiter.
Tension nominale : 35 kV (côté primaire)
Rapport de transformation nominal : 35 000/100 V (certains modèles prennent en charge la configuration multi-enroulements)
Niveau de précision : 0,2, 0,5, 1,0, 3,0, 6P (certains modèles prennent en charge le niveau de combinaison, tel que 0,2/0,5/6P)
Niveau d'isolation nominal : 40,5/95/200 kV (certains modèles sont en 42/95/185 kV)
Puissance maximale : 1 000 VA (certains modèles peuvent atteindre jusqu'à 2 000 VA)
Moulage en résine époxy entièrement fermé, résistant à la pollution et à l'humidité, adapté aux régions tropicales.
Installation de la plaque inférieure, taille compacte, prend en charge l'installation dans toutes les directions.
La boîte à bornes de sortie secondaire peut faire passer les fils dans plusieurs directions et est dotée d'une conception antivol.
Mesure de l'énergie, surveillance de la tension et protection des relais dans le système électrique.
Le transformateur de tension JDZ9-35Q peut également être installé dans le type KYN-35 et dans d'autres appareillages de commutation haute tension.

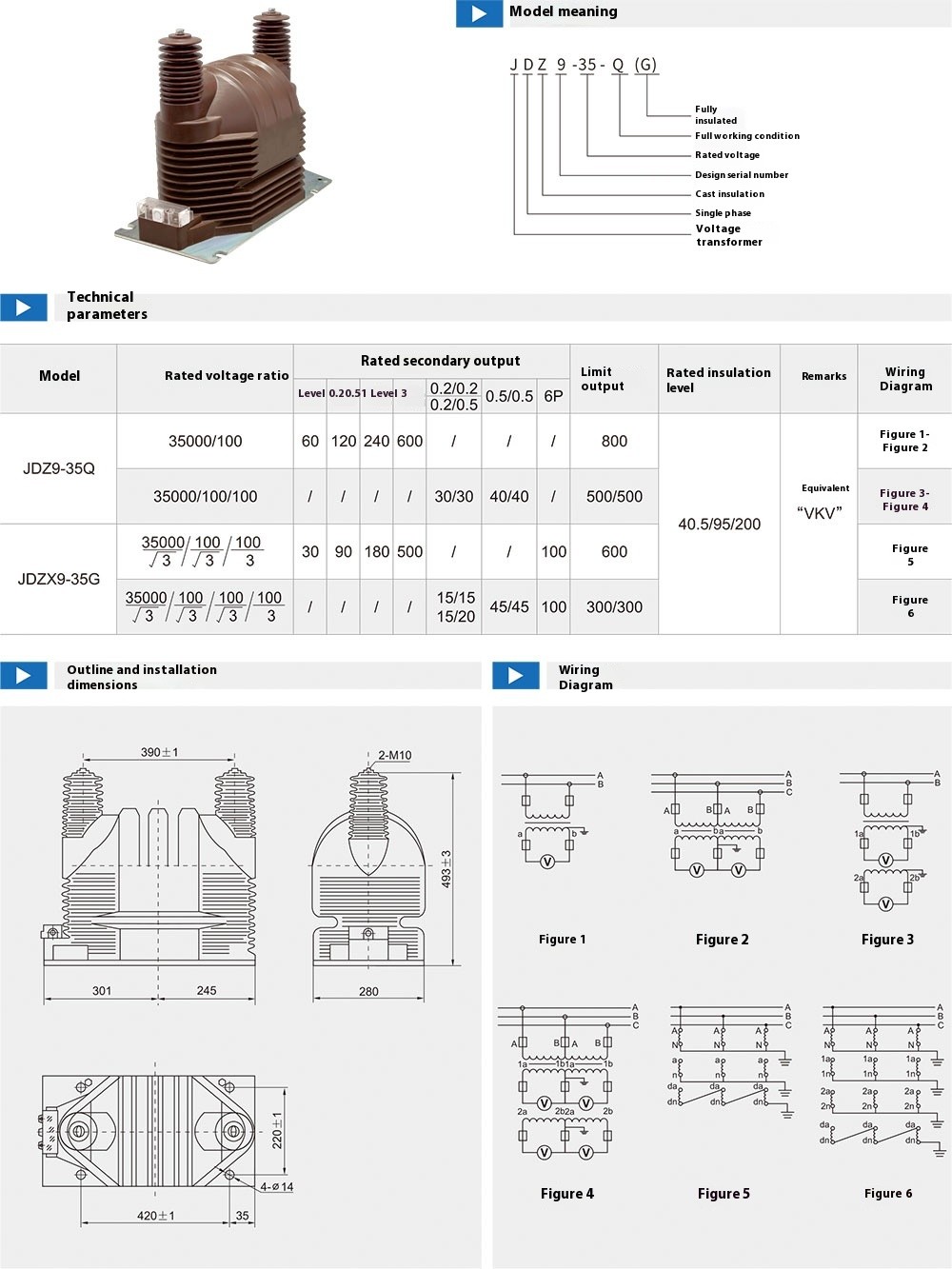

| Taper | rapport de tension nominale (kV) | Sortie secondaire nominale (VA) | Sortie maximale (VA) | niveau d'isolation (kV) | Schéma de câblage | |||||||
| 0.2 | 0.5 | 1 | 3 | 0,2/0,2 | 0,2/0,5 | 0,5/0,5 | 6P(3P) | |||||
| JDZ9-35 | 35/0,1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
Figure 1-2 |
| 35/0,1/0,1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40,5/95/200 | Figure 3-4 | |
| JDZ9-35 | 35/ 0,1/0,1 ✓3 / ✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | Figure 5 | |
| 35 /0,1/0,1/0,1§3/§3/§3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | Figure 6 | ||
