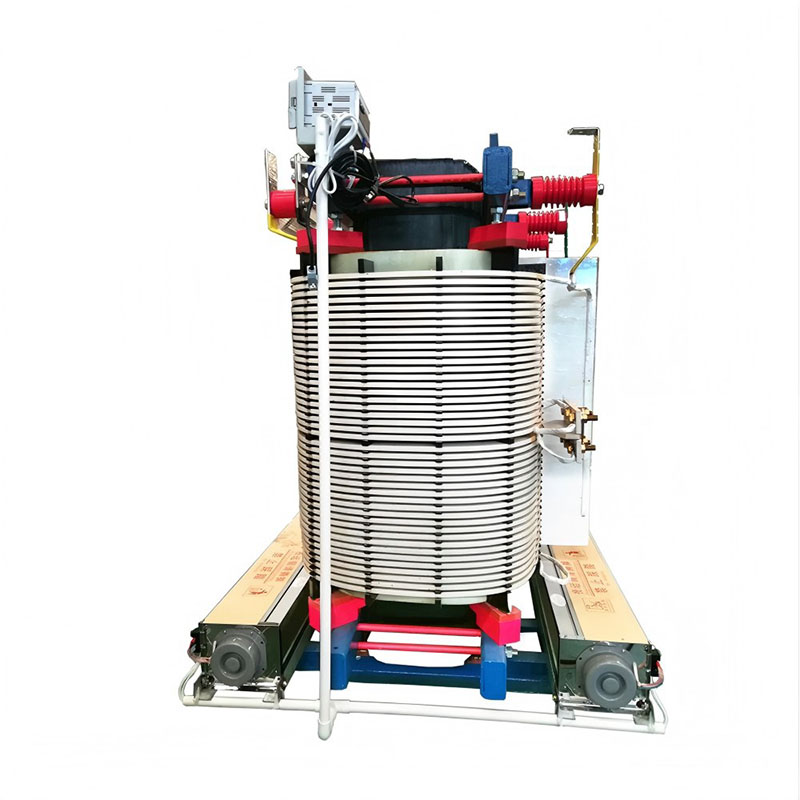

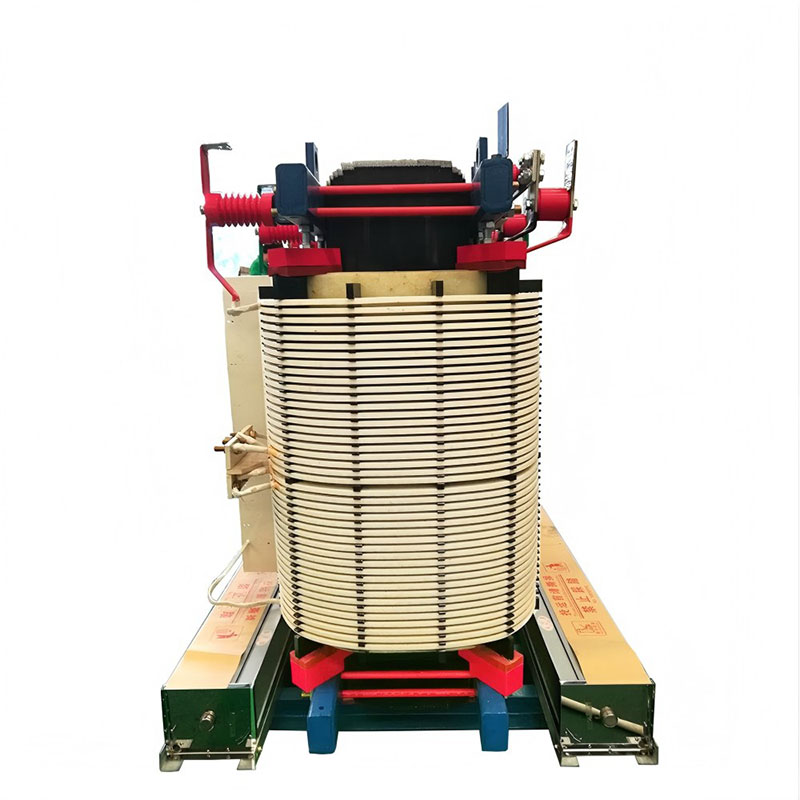

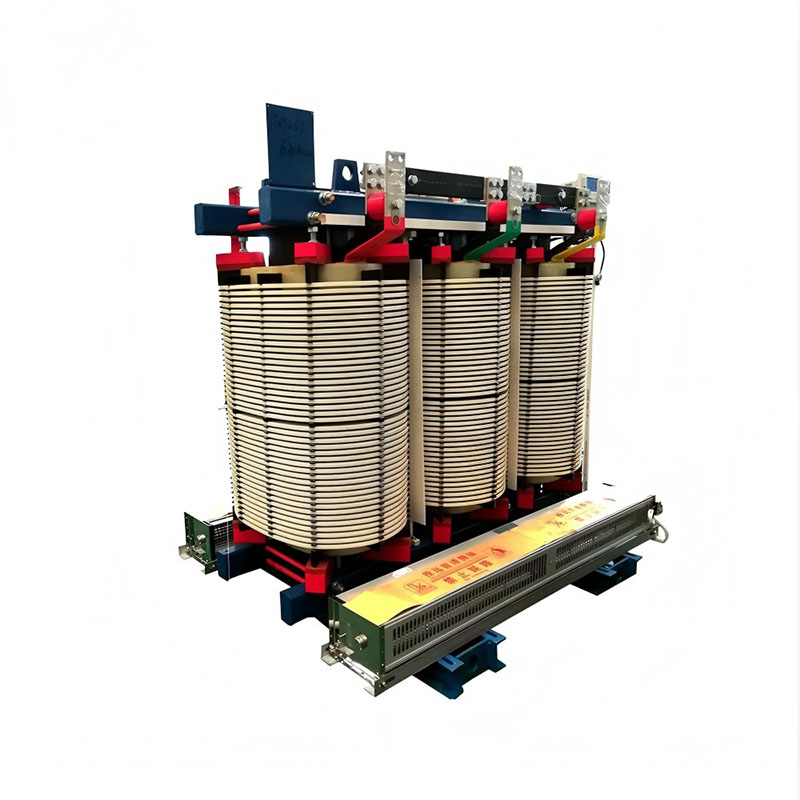

Transformateur de type sec non encapsulé respectueux de l'environnement série SGB

En tant que fabricant professionnel d'équipements électriques en Chine, le transformateur sec non encapsulé respectueux de l'environnement de la série SGB de Comewill utilise un système d'isolation de classe H, combiné avec du papier Nomex® et une résine d'imprégnation sans solvant, atteignant une résistance à la température à long terme jusqu'à 180 ℃ et répondant à la norme ignifuge UL94V-0. Sa structure ouverte non encapsulée, combinée à la technologie d'imprégnation sous vide sous pression VPI, assure une isolation stable et un entretien pratique.

La structure ouverte non encapsulée associée à la technologie VPI assure la stabilité de l'isolation et facilite la maintenance future. Il existe encore de nombreuses percées en termes de performances : face aux fluctuations de charge, il peut fonctionner sous une surcharge à long terme de 120 % et une surcharge à court terme de 150 % ; Le bruit de fonctionnement est inférieur à 42 dB et il peut être utilisé sans problème dans des endroits sensibles au bruit.

De plus, le transformateur de type sec non encapsulé respectueux de l'environnement de la série SGB utilise également des tôles d'acier au silicium à haute perméabilité, et la conception électromagnétique a été optimisée, réduisant la consommation d'énergie de 10 à 20 % par rapport aux modèles ordinaires. L'ensemble du corps est fabriqué à partir de matériaux respectueux de l'environnement, avec des émissions de COV presque nulles, répondant aux normes vertes telles que la RoHS de l'UE.

Caractéristiques

Niveau de tension : 10 ~ 35/0,4 kV
Plage de capacité : 30~3150kVA
Caractéristiques de protection de sécurité : adoptant un système d'isolation de classe H, le matériau de base est le papier NOMEX ® qui peut résister à des températures élevées de 180 °C pendant une longue période et répond également aux normes ignifuges UL94V-0, éliminant les risques d'incendie à la racine. La structure ouverte non fermée combinée à une conception sans huile élimine complètement le risque d'explosion et peut répondre aux exigences de sécurité des scénarios densément peuplés et à haut risque.

Haute efficacité et fonctionnalités d'économie d'énergie : en utilisant des tôles d'acier au silicium à haute conductivité magnétique, le circuit électromagnétique a été optimisé et conçu pour réduire la consommation d'énergie de 10 % à 20 % par rapport aux modèles ordinaires, et les pertes à vide et en charge ont atteint des niveaux de pointe. Équipé d'une capacité de surcharge de 120 % à long terme et de 150 % à court terme, le transformateur de type sec non encapsulé respectueux de l'environnement de la série SGB peut maintenir un fonctionnement efficace même en cas de fluctuations de charge et réduire le gaspillage d'énergie.

Faible bruit et caractéristiques silencieuses : en optimisant la technologie d'empilement des noyaux et la disposition de la structure d'enroulement, le bruit de fonctionnement est contrôlé en dessous de 42 dB (bien en dessous du niveau moyen de l'industrie). Conçu pour éviter l’amplification des vibrations mécaniques et équipé d’une structure de dissipation thermique silencieuse, il peut être directement utilisé dans des environnements sensibles au bruit tels que les centres de données et les établissements médicaux.

Caractéristiques d'adaptation à l'environnement : Système de refroidissement optimisé pouvant fonctionner de manière stable dans des environnements tropicaux avec une humidité supérieure à 95 %. Les accessoires sont résistants à la corrosion et dotés d'une conception étanche, ce qui les rend plus durables dans les environnements difficiles. L'ensemble du processus utilise des matériaux respectueux de l'environnement, avec des émissions de COV presque nulles, conformément à la directive RoHS de l'UE et à d'autres normes vertes, adaptées aux scénarios avec des exigences environnementales strictes.

Fonction de maintenance pratique : structure ouverte non encapsulée combinée à la technologie VPI (imprégnation sous pression sous vide), l'inspection et la maintenance quotidiennes ne nécessitent pas de démontage complexe. La conception modulaire facilite le remplacement des composants, réduit les temps d'arrêt pour maintenance et réduit les coûts opérationnels et les investissements en main d'œuvre à long terme.

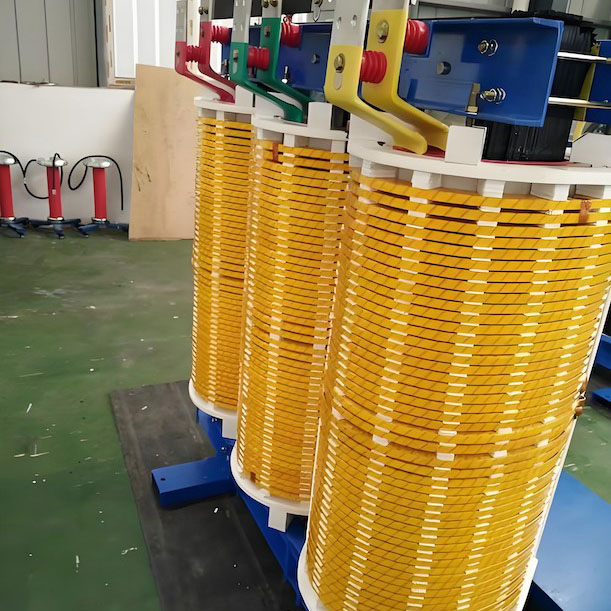

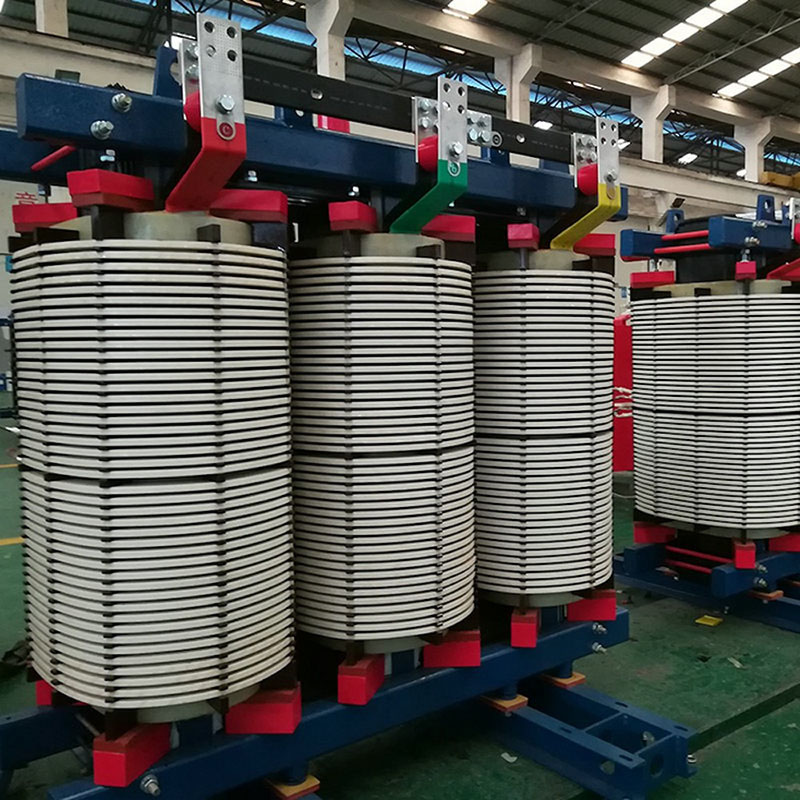

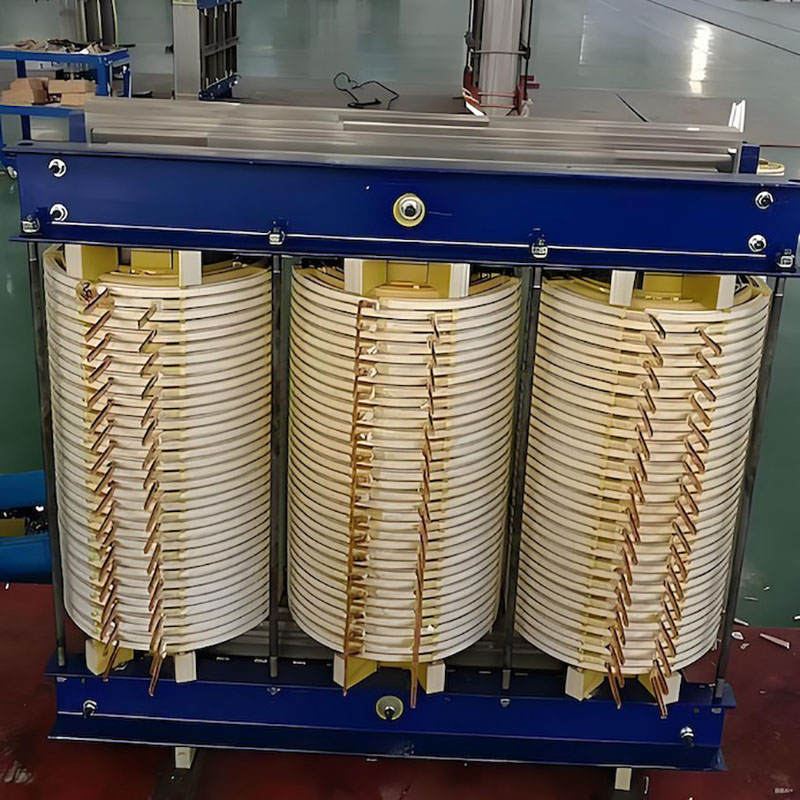

Caractéristiques de fiabilité structurelle : l'enroulement haute tension est une structure de gâteau laminé en quinconce, tandis que l'enroulement basse tension utilise des conducteurs en feuille. La répartition du courant est uniforme, garantissant une faible résistance aux fuites et une plus forte résistance aux courts-circuits. La structure électromagnétique équilibrée avec précision combinée à des accessoires fixes à haute résistance peut résister aux contraintes mécaniques pendant le transport et le fonctionnement, prolongeant ainsi la durée de vie de l'équipement.

Caractéristiques d'adaptation des applications : petite taille, installation flexible, adaptée à divers scénarios tels que les immeubles de grande hauteur, les parcs chimiques et les mises à niveau du réseau électrique urbain. Le transformateur de type sec non encapsulé respectueux de l'environnement de la série SGB peut répondre aux besoins d'alimentation électrique de haute qualité des équipements de précision et assurer le fonctionnement continu du système électrique dans des conditions de travail complexes, avec une forte universalité.

Spécifications techniques

Remarque : Les données ci-dessus sont susceptibles d'être modifiées en raison d'améliorations techniques.
