Transformateur de courant LZZJ-10Q

Vous recherchez un transformateur de courant LZZJ-10Q en gros fiable ? L'usine Comewill fournit des solutions de mesure hautes performances conformes aux normes GB1208. Nos transformateurs isolés en résine prennent en charge une large plage de courant primaire (5-1 000 A) avec des facteurs de sécurité FS<10, garantissant une stabilité à long terme dans les environnements d'appareillage de commutation exigeants. Associez-vous à Comewill pour des composants électriques de qualité professionnelle qui répondent à des normes d'ingénierie mondiales strictes.

Définition du produit

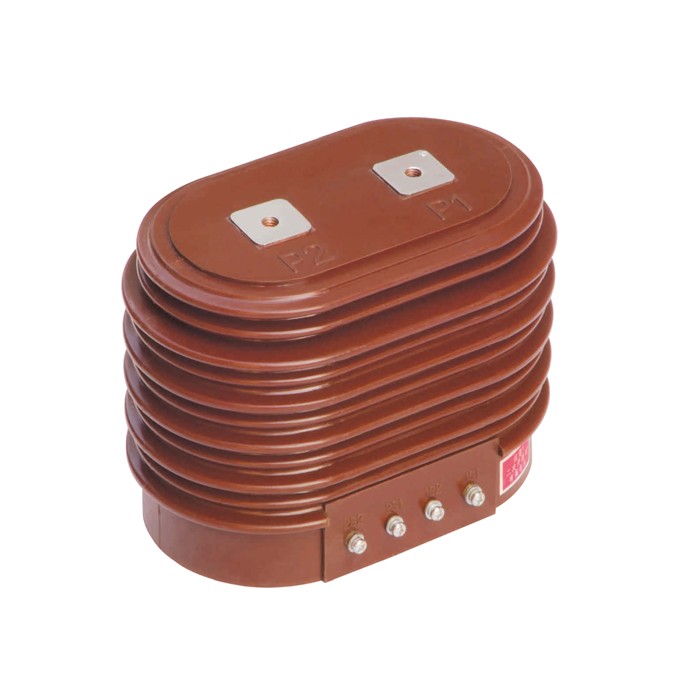

Le transformateur de courant LZZJ-10Q est un transformateur de courant intérieur de type renforcé. Il utilise une structure en résine époxy entièrement fermée, intégrant les enroulements primaire et secondaire avec un noyau annulaire à haute perméabilité.

Niveau d'isolation nominal : 12/42/75kV (garantissant la sécurité contre les surtensions)

Classes de précision : 0,2S, 0,2, 0,5, 10P15 (polyvalent pour la facturation et la protection)

Rapport de courant nominal : 5A à 1000A / 5A (ou 1A)

Conformité aux normes : GB1208 et équivalents internationaux CEI.

Principales fonctionnalités

Intégrité de l'isolation : le boîtier époxy moulé sous vide offre un joint étanche à l'air contre l'humidité, la poussière et les contaminants chimiques, prolongeant considérablement la durée de vie par rapport aux modèles traditionnels à noyau ouvert.

Compatibilité double fréquence : optimisé pour les systèmes 50 Hz et 60 Hz, ce qui en fait un atout polyvalent pour les projets d'infrastructure internationaux.

Résistance élevée aux courts-circuits : avec des valeurs de stabilité dynamique atteignant jusqu'à 90 kA (pour les modèles 1 000/5 A), le LZZJ-10Q maintient l'intégrité structurelle en cas de panne.

Faible déphasage : conçu avec un facteur de puissance en retard de 0,8 pour garantir une mesure de haute précision pour la facturation de l'énergie.

Applications du produit

Le Comewill LZZJ-10Q est le « cœur » de la surveillance dans plusieurs environnements critiques :

Appareillage de commutation industriel : intégré aux unités de disjoncteur à vide intérieures 10 kV-12 kV.

Gestion de l'énergie : mesure de haute précision (classe 0,2S) pour la consommation électrique des bâtiments commerciaux.

Protection des relais : sortie de signal fiable pour les relais de protection contre les surintensités et les courts-circuits.

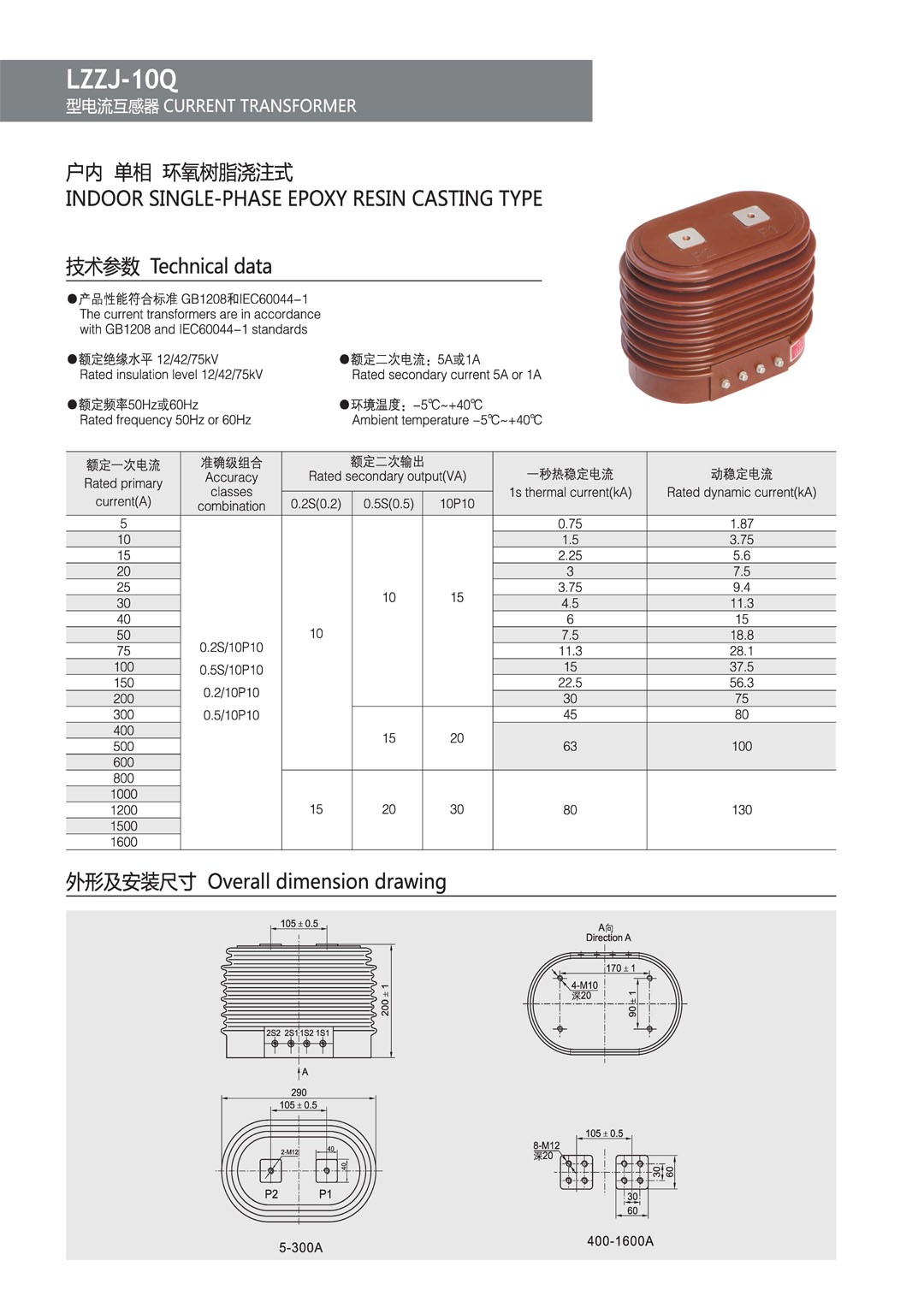

Principaux paramètres techniques-Transformateur de courant LZZJ-10Q

FAQ

Q1 : Quelle est la différence entre les classes de précision 0,2S et 0,5 ?

A1:0,2S est une classe « spéciale » de haute précision utilisée pour la facturation à large charge (précise même à 1 % du courant nominal), tandis que 0,5 est la norme pour les mesures industrielles générales.

Q2 : Qu’est-ce qui rend le moulage en résine époxy meilleur que l’isolation traditionnelle ?

A2 : Le moulage époxy scelle complètement les enroulements et le noyau, offrant une résistance supérieure à l’humidité, des propriétés anti-pollution et une durabilité mécanique.
