1. Sécurité supérieure. Structure fermée entièrement isolée (IP67), conception de séparation de phases améliorée, surveillance indépendante des commutateurs de phase – répond aux normes strictes de sécurité en matière d'approvisionnement.

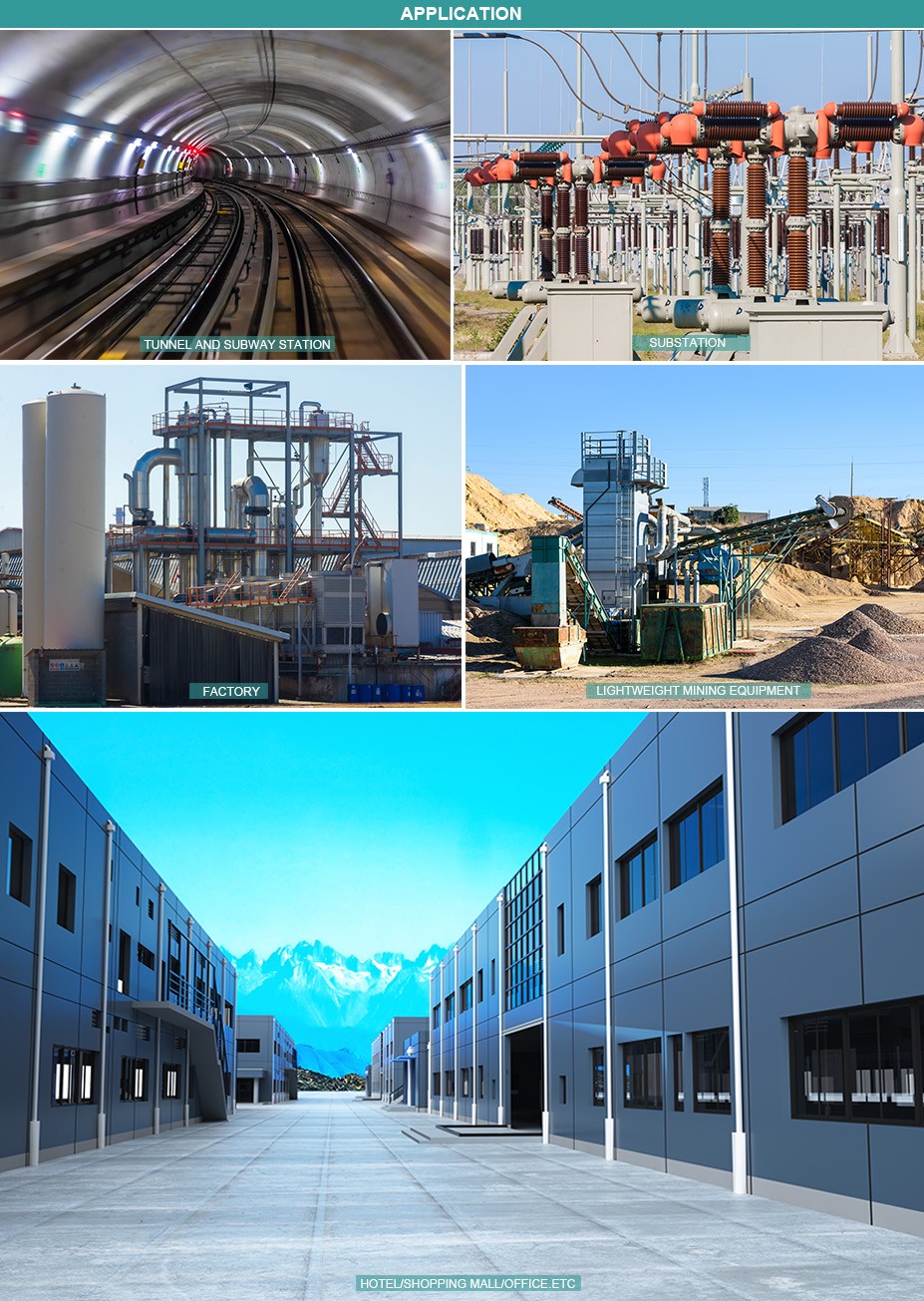

2. Adaptable à tous les environnements. L'unité principale à anneau SF6 de l'appareillage de commutation à isolation solide 12 kV de haute qualité d'usine Comewill fonctionne dans les zones basses/hautes températures, haute altitude, humidité élevée, corrosion, zones basses et antidéflagrantes - aucune limite de scénario d'approvisionnement.
3. Flexible et pratique. Conception modulaire standard pour une extension/modification/remplacement facile. La taille compacte simplifie le transport et la maintenance après achat.
4. Respectueux de l'environnement. Remplace le SF6 par de la résine époxy – équilibre les performances et la conformité aux achats écologiques.
L'unité principale en anneau SF6 de l'appareillage de commutation à isolation solide de 1,12 kV fabriquée en Chine convient à une utilisation dans des environnements dont l'altitude ne dépasse pas 2 000 mètres.
2. Il fonctionne de manière fiable dans la plage de température relative de -40 ℃ à + 55 ℃.
3. Il peut résister à une humidité quotidienne moyenne ne dépassant pas 95 % et à une humidité mensuelle moyenne ne dépassant pas 90 %.
4.La conception de l'unité principale à anneau SF6 de l'appareillage de commutation à isolation solide 12 kV peut résister à une intensité sismique jusqu'à 8 sur l'échelle de Richter.
| Nom | Unité | Unité de commutation de charge | Unité d'appareils combinés | Unité disjoncteur | |
| Tension nominale | kV | 12 | |||
| Fréquence nominale. | Hz | 50 | |||
| Courant nominal | A | 630 | ≤125 | 630/1250 | |
| Niveau d'isolation nominal | Tension de tenue à la fréquence industrielle (phase à phase ou phase à terre) | kV | 42 | ||
| Tension de tenue à fréquence industrielle (entre contacts ouverts) | 48 | ||||
| Tension de tenue à fréquence industrielle (circuits de commande et circuits auxiliaires) | 2 | ||||
| Tension de tenue aux chocs de foudre (phase à phase ou phase à terre) | 95 | ||||
| Tension de tenue aux chocs de foudre (entre contacts ouverts) | 110 | ||||
| Courant de tenue de courte durée nominal | Circuit principal (4s/2s) | kA | 20/25 | — | 20/25 |
| Circuit de mise à la terre (2s) |
|
17,4/21,7 | — | 17,4/21,7 | |
| Courant de tenue de crête assigné | Circuit principal | kA | 50/63 | — | 50/63 |
| Circuit de mise à la terre | 43,5/54,3 | — | 43,5/54,3 | ||
| Courant assigné de coupure en court-circuit | kA | — | 31.5 | 20/25 | |
| Courant nominal de fermeture de court-circuit | kA | 50/63 | 80 | 50/63 | |
| Courant de transfert nominal | A | — | 1600 | — | |
| Durée de vie mécanique | Interrupteur de charge/disjoncteur | Fois | 5000 | 5000 | 10000 |
| Sectionneur / interrupteur de mise à la terre | Fois | 3000 | 3000 | 3000 | |
| Pression nominale du gaz SF6 (valeur relative à 20 ℃) | Pression de charge nominale | MPa | 0.035 | ||
| Min. pression de charge fonctionnelle | 0.02 | ||||
| Degré de protection | Corps d'armoire |
|
IP4X | ||
| Boite à gaz |
|
IP67 | |||
| Taux de fuite relatif annuel de gaz | %/Année | ≤0,05 | |||
