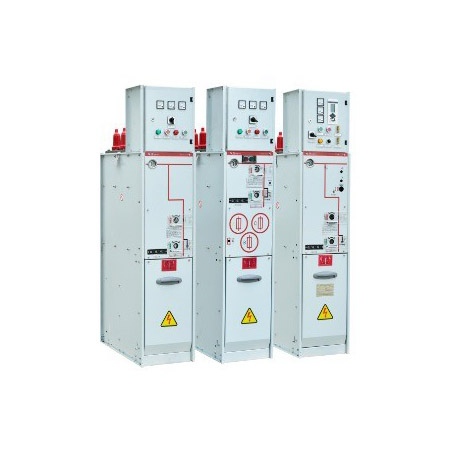

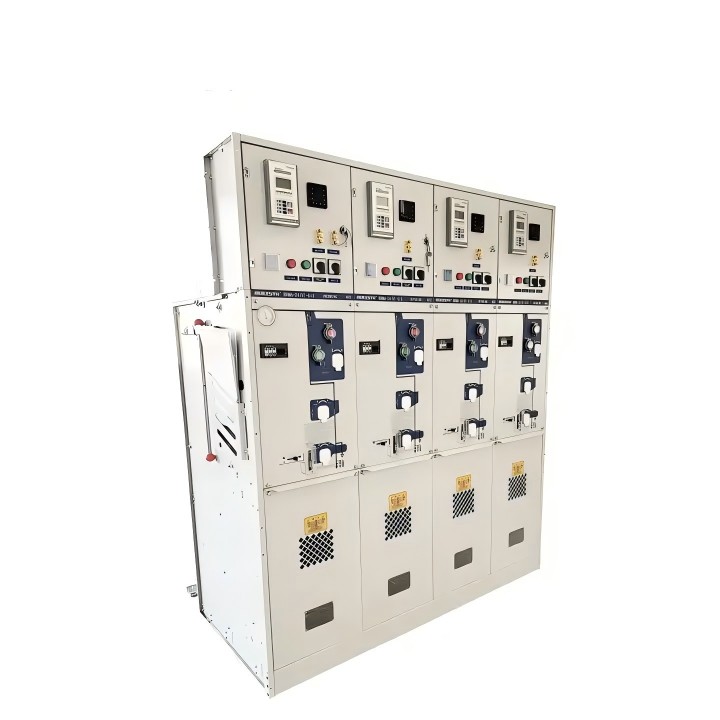

Appareillage de commutation isolé au gaz SF6 de l'unité principale en anneau 24 kV

Vous recherchez un appareillage de commutation isolé au gaz SF6 de l'unité principale en anneau 24 kV de qualité ? Comewill Factory propose une solution RMU polyvalente et modulaire. Avec une tension nominale allant jusqu'à 24 kV et des taux de fuite inférieurs à 0,25 ‰, notre appareillage intègre des disjoncteurs à vide/SF6 et des interrupteurs de charge à 3 stations.

Avantages du produit

Technologie de soudage robot laser : contrairement au soudage manuel qui est sujet aux fissures microscopiques, nos « airbags » SF6 (réservoirs de gaz) sont scellés à l’aide d’une robotique de précision. Cela garantit un taux de fuite de ≤0,25‰ par an, dépassant largement les exigences standard.

Longue durée de vie électrique : commutateurs de charge : atteignez le niveau E3, le niveau le plus élevé pour les opérations de commutation fréquentes.

Disjoncteurs : atteignez le niveau E2, garantissant des performances robustes de coupure de court-circuit sans remplacement fréquent des contacts.

Résilience environnementale : avec un indice de protection IP67, les principaux composants haute tension sont entièrement protégés contre la poussière et l'immersion temporaire dans l'eau, ce qui rend l'appareillage de commutation isolé au gaz SF6 de l'unité principale en anneau 24 kV parfait pour les zones côtières humides ou les installations industrielles poussiéreuses.

Sécurité opérationnelle : La pression du gaz est strictement plafonnée à 1,4 bar et la conception du commutateur de charge à 3 stations garantit un positionnement clair « Fermé-Terre ouverte », entièrement validé par les rapports d'essais de type.

Paramètres du produit :

*Unité principale avec anneau isolant SF6
*Appareillage de distribution moyenne tension intérieur
*Tension nominale : 3,3 kV, 6 kV, 10 kV, 11 kV, 12,5 kV, 13,8 kV, 15 kV, 17 kV, 22 kV, 24 kV, 33 kV, 36 kV, 40,5 kV.
*Au sol
*Taux de fuite annuel ≤0,25‰ par an
*La pression du gaz SF6 à 20 ℃ est de 0,4 bar (pression relative)
*Norme : CEI, ANSI, GB

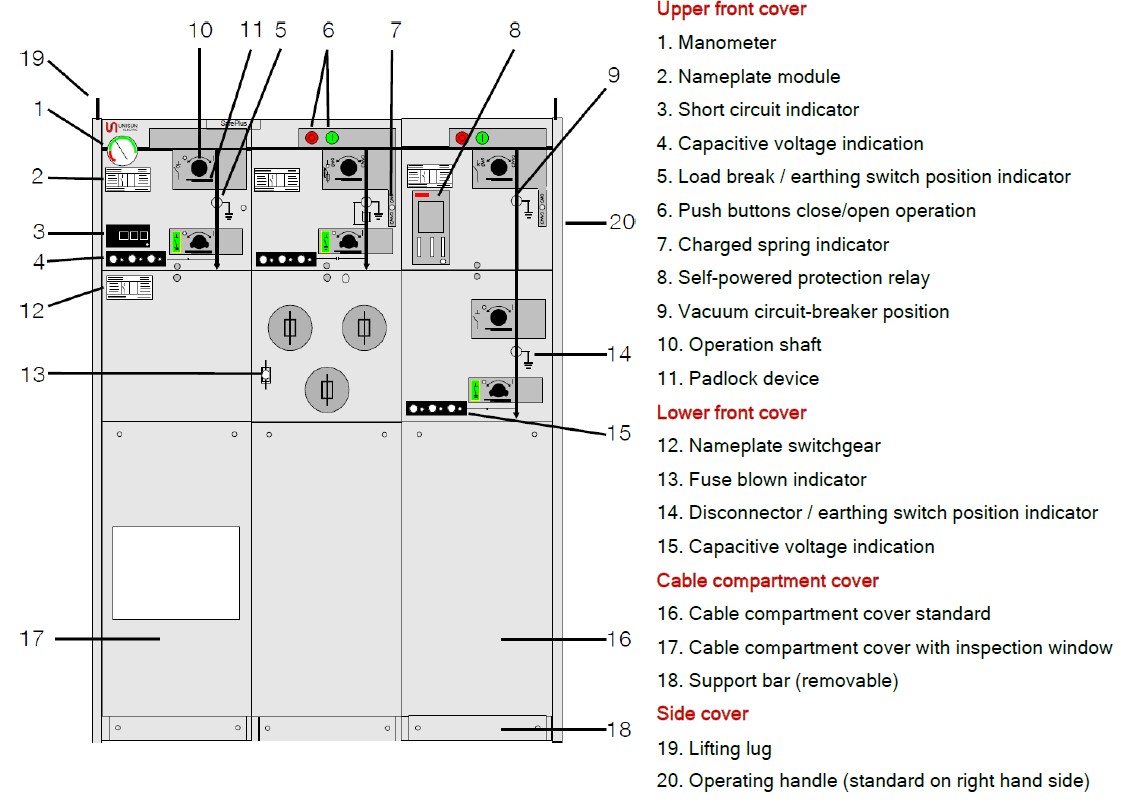

Assemblage extérieur

Date technique de l'armoire C

Disponible avec une tension de tenue à fréquence industrielle de 42 kV

Date technique de l'armoire F

1)         Limité par des fusibles haute tension
2)         Disponible avec une tension de tenue à fréquence industrielle de 42 kV

Date technique de l'armoire V

1)         Disponible avec une tension de tenue à fréquence industrielle de 42 kV
2)         Dépend du type de bague utilisée
3)         Interface A – 12,5kA/1s, interface B – 16kA/1s

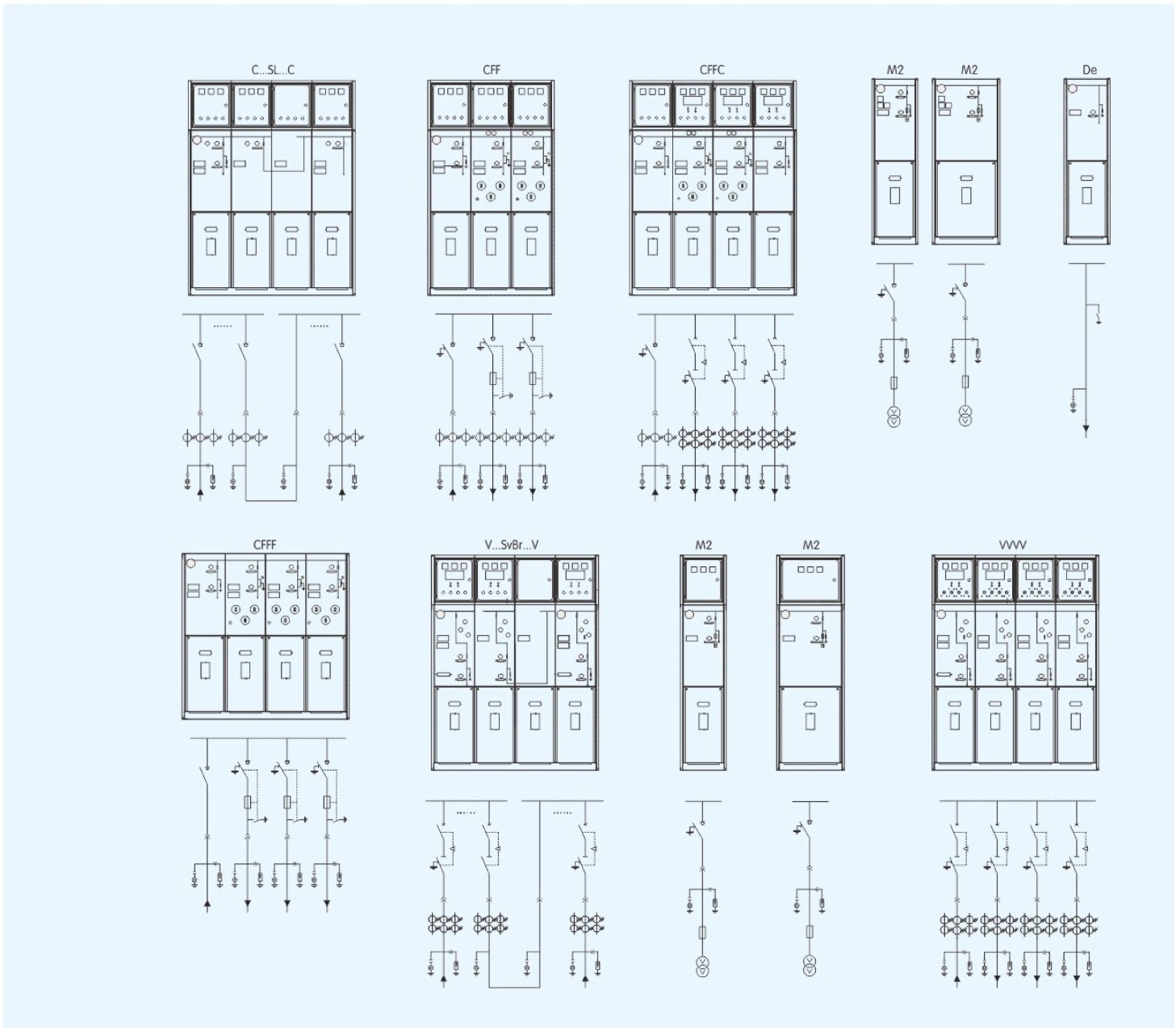

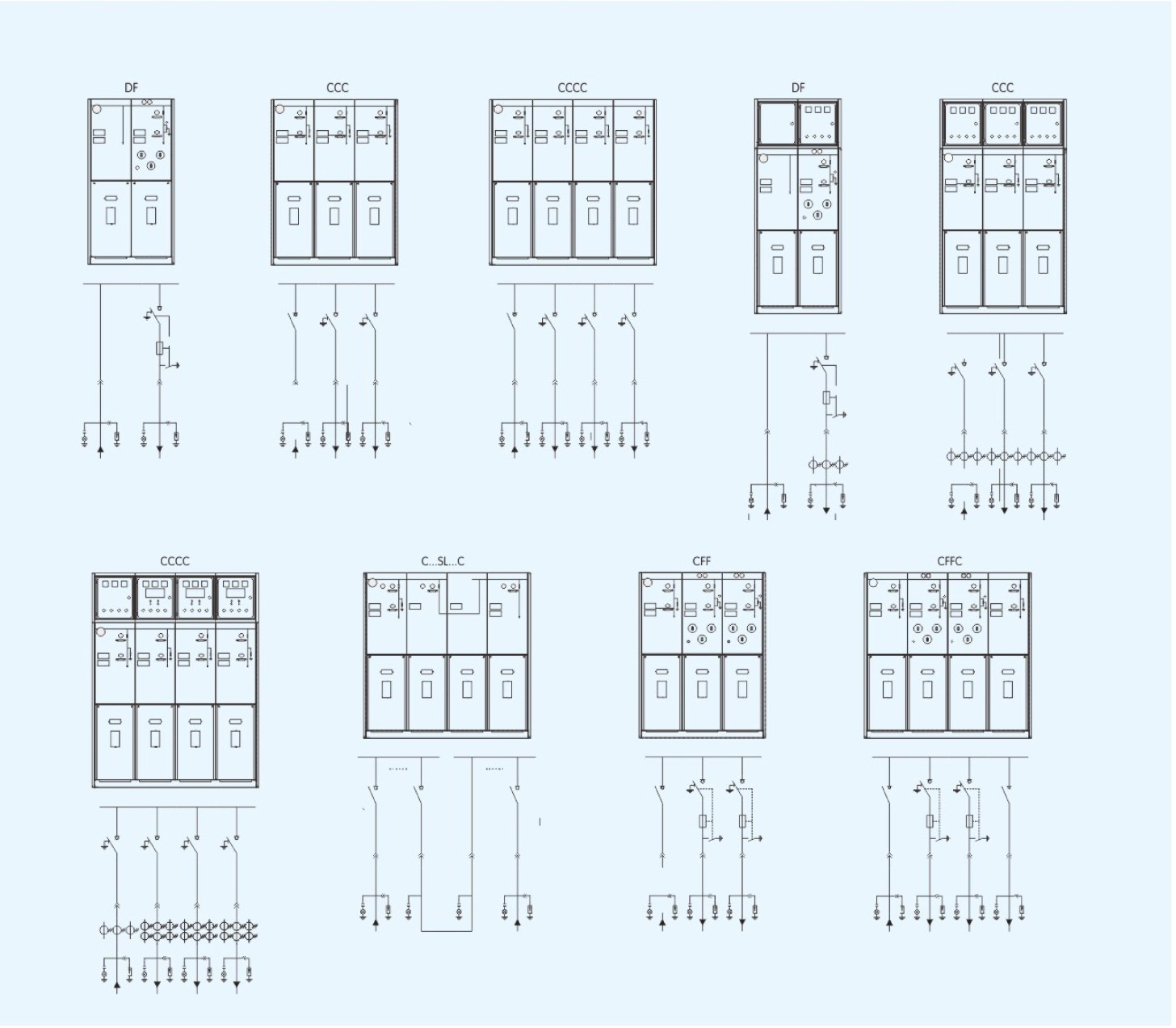

Schéma des infrastructures

FAQ

Q1 : Quelle est la tension nominale maximale pour votre série RMU ?

R : Bien que notre modèle phare soit l'unité 24 kV, notre gamme couvre 3,3 kV jusqu'à 40,5 kV pour répondre aux diverses exigences du réseau international.

Q2 : Puis-je choisir entre des disjoncteurs à vide et SF6 ?

R : Oui. Dans notre armoire « V », nous proposons les deux options. Les casse-vide sont souvent préférés en raison de leur faible entretien, tandis que les disjoncteurs SF6 sont disponibles en fonction des besoins spécifiques en matière de charge et d'environnement.

Q3 : Comment assurez-vous que la pression du gaz reste sûre ?

R : Nous utilisons une pression relative de 0,4 bar (à 20°C) et une limite maximale de 1,4 bar. Chaque unité comprend un manomètre avec contacts auxiliaires pour la surveillance à distance et les alarmes.

Q4 : L'équipement est-il adapté aux environnements extérieurs difficiles ?

R : Oui. Bien que le RMU soit une conception intérieure, le réservoir central SF6 est classé IP67. Lorsqu'il est installé dans un kiosque extérieur approprié (sous-station compacte), il prospère dans les zones très humides ou très polluées.
