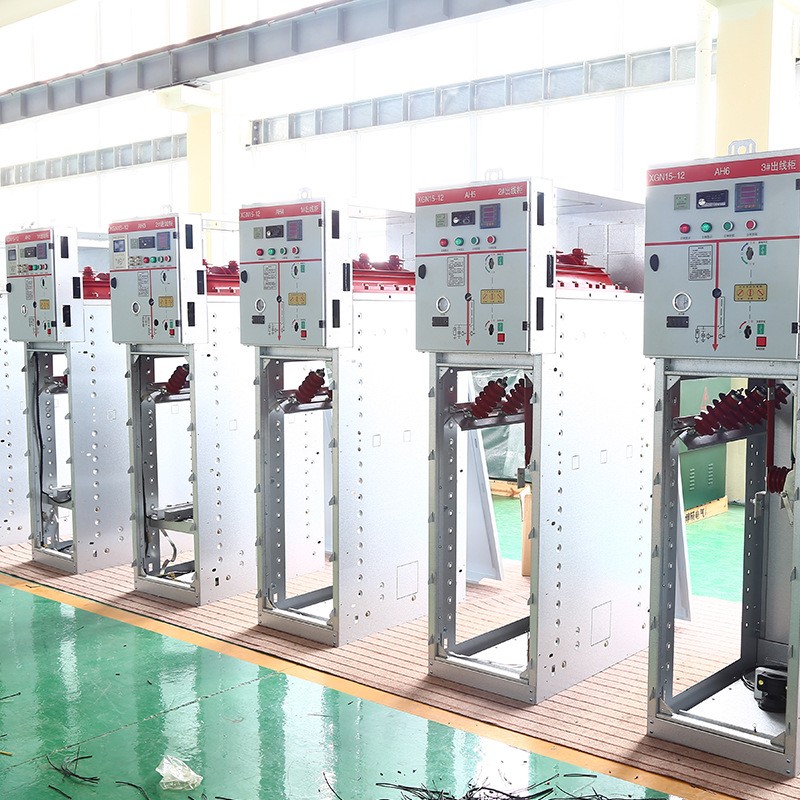

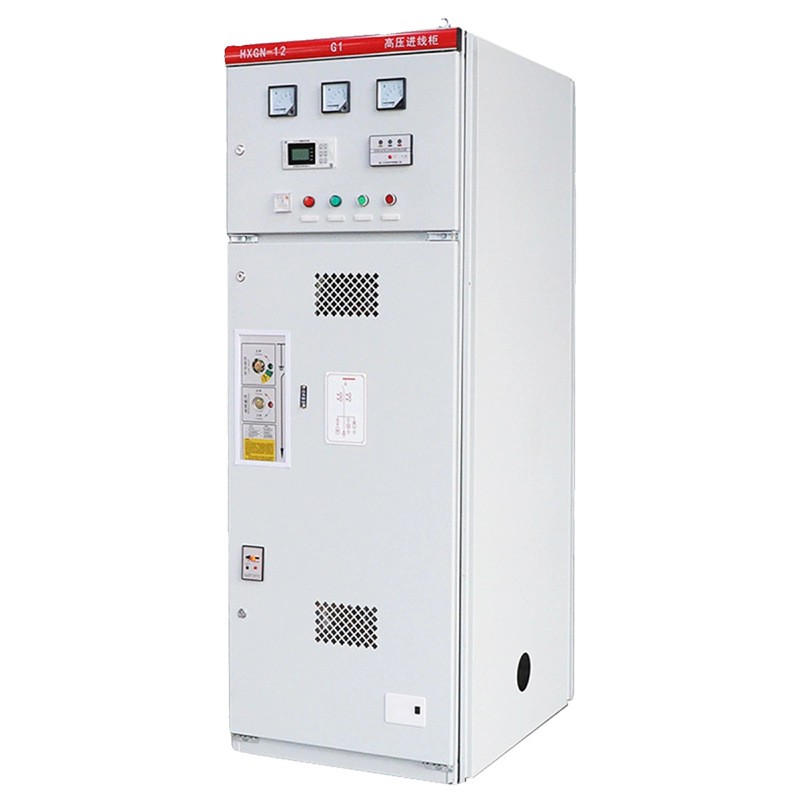

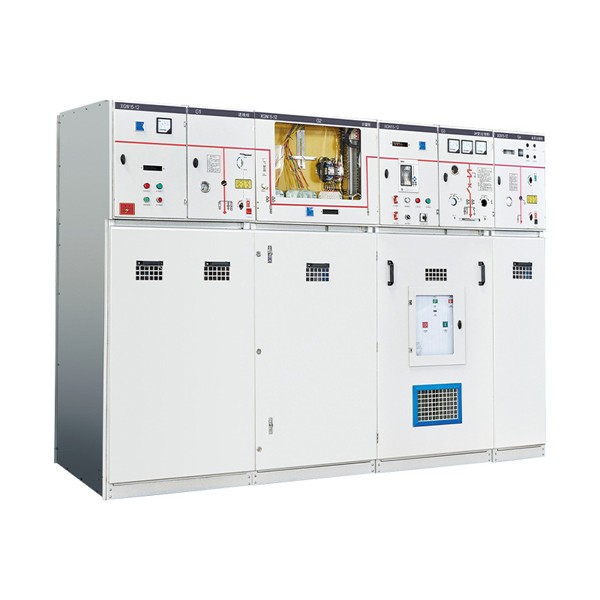

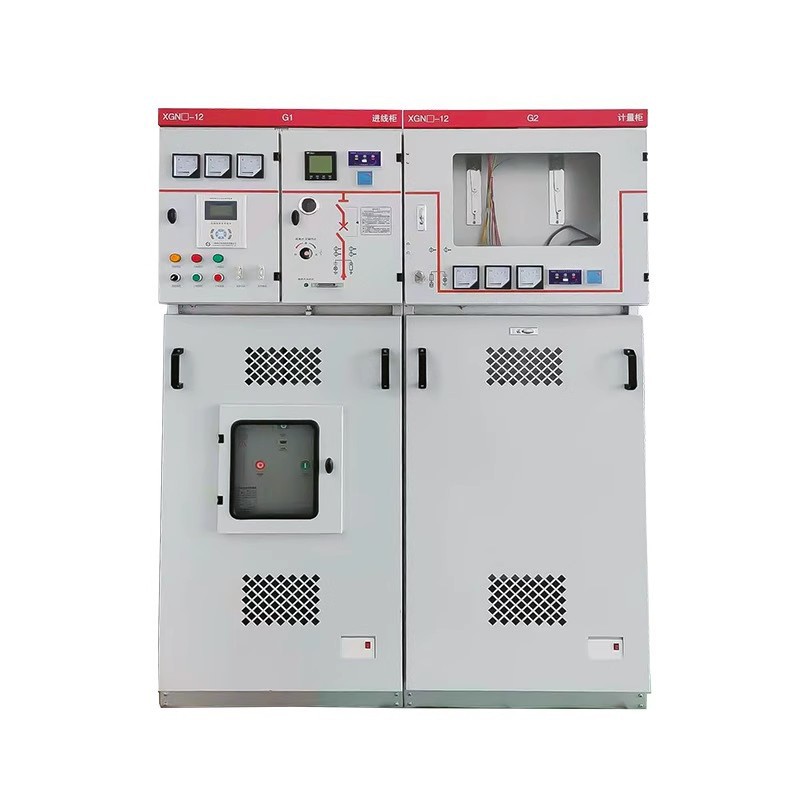

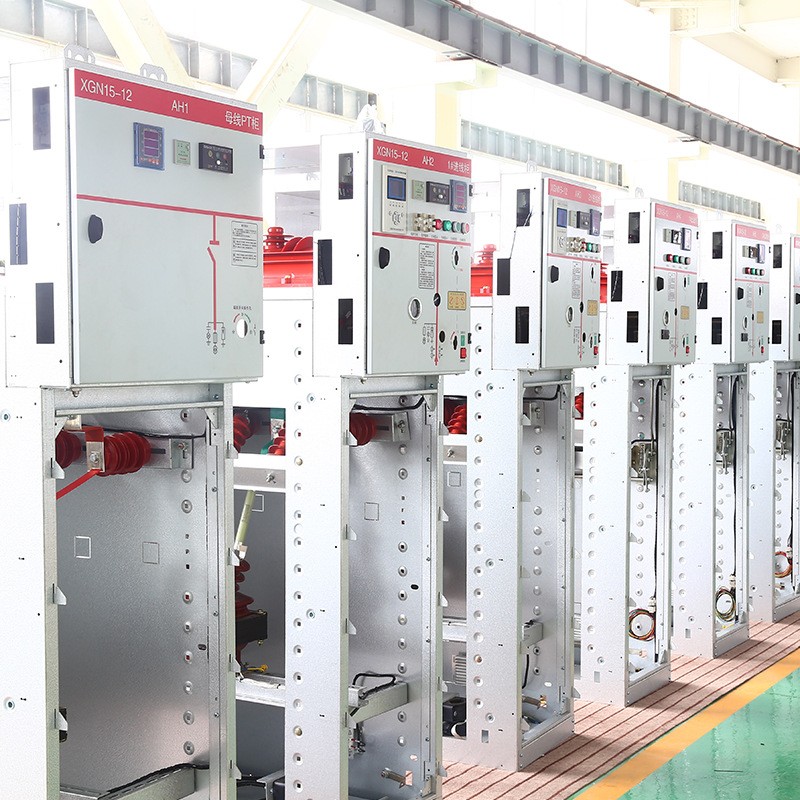

Pour tous ceux qui naviguent dans l'approvisionnement électrique, les bonnes fonctionnalités signifient moins de tracas, plus de sécurité et une valeur à long terme - et notre appareillage de commutation isolé au gaz SF6 à unité principale en anneau 12 kV fabriqué en Chine est conçu pour offrir exactement cela, avec chaque détail adapté aux besoins du monde réel.
Nous avons misé tout sur la protection avec une structure entièrement isolée et 100 % étanche et un indice IP67.
Qu'il s'agisse de fortes pluies, de tempêtes de poussière ou de conditions humides, l'équipement reste protégé, gardant les pièces internes intactes et fiables pendant des années – sans temps d'arrêt coûteux dû à des dommages environnementaux.
La durabilité est également au premier plan : nous nous approvisionnons en matériaux respectueux de l'environnement et la plupart des composants sont recyclables après utilisation, de sorte que vos choix d'approvisionnement s'alignent sur les initiatives vertes sans sacrifier les performances.
La sécurité n’est pas qu’un simple ajout ici : elle est intégrée à chaque couche. Un système complet de mise à la terre des coques fonctionne de pair avec une configuration complète de verrouillage à cinq préventions, arrêtant les faux pas et les dangers sur leur trajectoire. Votre équipe sur site reste protégée et vous évitez les risques liés aux fonctionnalités de sécurité médiocres. Et quand il s'agit d'entretien ? Nous avons éliminé ce problème grâce à une conception sans entretien : les pièces sous tension haute tension sont scellées dans une boîte à gaz SF6, il n'y a donc pas besoin de nettoyage ou d'entretien régulier, ce qui vous permet d'économiser du temps, de la main d'œuvre et des coûts post-achat.
L’utilisation d’un appareillage de commutation isolé au gaz SF6 de l’unité principale en anneau 12 kV est également intuitive. Les positions de fonctionnement sont conçues en pensant aux utilisateurs réels : une force minimale requise, des étapes qui s'enchaînent logiquement et aucune commande déroutante. Votre équipe peut se mettre rapidement à niveau, sans formation supplémentaire. De plus, il est adaptable à l'infini : une expansion flexible lui permet d'évoluer avec vos projets, et sa large gamme d'applications s'adapte aux réseaux électriques urbains, aux sites industriels et bien plus encore. Ce n’est pas seulement une pièce d’équipement ; c'est une solution polyvalente qui répond à tous vos besoins en matière d'approvisionnement.
Chaque fonctionnalité est ancrée dans ce qui compte le plus pour vous : une sécurité inébranlable, une convivialité sans tracas, une conception respectueuse de l'environnement et une durabilité qui résiste à l'épreuve du temps. Lorsque vous choisissez notre produit, vous n'achetez pas seulement du matériel : vous investissez dans une expérience transparente et fiable, de l'achat à l'utilisation à long terme.
| Nom | Unité | Unité de commutation de charge | Unité d'appareils combinés | Unité disjoncteur | |
| Tension nominale | kV | 12 | |||
| Fréquence nominale. | Hz | 50 | |||
| Courant nominal | A | 630 | ≤125 | 630/1250 | |
| Niveau d'isolation nominal | Tension de tenue à la fréquence industrielle (phase à phase ou phase à terre) | kV | 42 | ||
| Tension de tenue à fréquence industrielle (entre contacts ouverts) | 48 | ||||
| Tension de tenue à fréquence industrielle (circuits de commande et circuits auxiliaires) | 2 | ||||
| Tension de tenue aux chocs de foudre (phase à phase ou phase à terre) | 95 | ||||
| Tension de tenue aux chocs de foudre (entre contacts ouverts) | 110 | ||||
| Courant de tenue de courte durée nominal | Circuit principal (4s/2s) | kA | 20/25 | — | 20/25 |
| Circuit de mise à la terre (2s) |
|
17,4/21,7 | — | 17,4/21,7 | |
| Courant de tenue de crête assigné | Circuit principal | kA | 50/63 | — | 50/63 |
| Circuit de mise à la terre | 43,5/54,3 | — | 43,5/54,3 | ||
| Courant assigné de coupure en court-circuit | kA | — | 31.5 | 20/25 | |
| Courant nominal de fermeture de court-circuit | kA | 50/63 | 80 | 50/63 | |
| Courant de transfert nominal | A | — | 1600 | — | |
| Durée de vie mécanique | Interrupteur de charge/disjoncteur | Fois | 5000 | 5000 | 10000 |
| Sectionneur / interrupteur de mise à la terre | Fois | 3000 | 3000 | 3000 | |
| Pression nominale du gaz SF6 (valeur relative à 20 ℃) | Pression de charge nominale | MPa | 0.035 | ||
| Min. pression de charge fonctionnelle | 0.02 | ||||
| Degré de protection | Corps d'armoire |
|
IP4X | ||
| Boite à gaz |
|
IP67 | |||
| Taux de fuite relatif annuel de gaz | %/Année | ≤0,05 | |||
| Paramètre | Unité | 12kV | 17,5kV | 24kV |
| Tension nominale | kV | 12 | 17.5 | 24 |
| Tension de tenue aux impulsions | kV | 75 | 95 | 125 |
| Tension de tenue à la fréquence d'alimentation d'une minute | kV | 28 | 38 | 50 |
| Courant nominal | A | 630 | 630 | 630 |
| Renforcer la capacité | kA | 50 | 50 | 40 |
| Courant de tenue thermique | kA/s | 20, 3 | -- | -- |
| Capacité de coupure | A | 1700 | -- | -- |
| Fusible maximum | A | 125 | -- | -- |
| Pas de pôle | mm | 210 | 210 | 210 |
| Paramètre | Unité | 12kV | 17,5kV | 24kV |
| Tension nominale | kV | 12 | 17.5 | 24 |
| Tension de tenue aux impulsions | kV | 75 | 95 | 125 |
| Tension de tenue à la fréquence d'alimentation | kV | 28 | 38 | 50 |
| Courant nominal | A | 630 | 630 | 630 |
| Courant de tenue thermique | kA/s | 20, 3 | -- | -- |
| Pas de pôle | mm | 210 | 210 | 210 |
