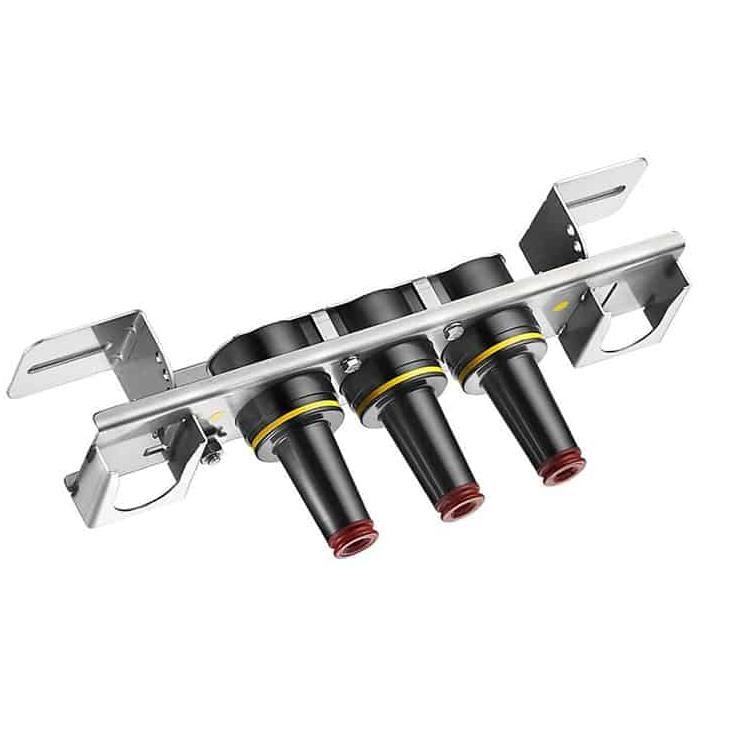

Jonction de coupure de charge 15KV 200A

La jonction de rupture de charge 15 KV 200 A de Comewill Factory est dotée d'un chemin de courant entièrement en cuivre, garantissant des performances fiables et constantes quelles que soient les conditions.
Il répond entièrement aux exigences de la norme IEEE 386 et est entièrement interchangeable avec les produits concurrents et d'autres composants d'accouplement également conformes à la norme IEEE 386. Lorsqu'elle est installée avec des pièces correspondantes, cette jonction de coupure de charge offre une connexion entièrement blindée, idéale pour les applications de coupure de charge.

Qu'est-ce qu'une jonction de rupture de charge 15KV 200A ?

Une jonction de coupure de charge 15KV 200A est un dispositif de connexion de câble moyenne tension utilisé dans les systèmes de distribution d'énergie pour connecter, brancher et sectionner en toute sécurité des câbles souterrains de 15kV tout en permettant un fonctionnement en coupure de charge (commutation sous tension). Il comprend généralement plusieurs interfaces 200 A (telles que 2, 3 ou 4 voies) qui sont reliées ensemble en interne, permettant des configurations flexibles de boucle, de prise ou d'épissure. Construit selon la norme IEEE 386, il garantit un fonctionnement entièrement blindé, sûr et fiable dans les applications de transformateurs, d'appareillages de commutation et de chambres fortes souterraines montés sur socle.

ESSAIS DE FABRICATION

Tests effectués conformément à la norme IEEE/ANSI 386.
Niveau minimum de tension corona – 11 kV
Tenue CA 1 minute – 34 kV

Tests réalisés conformément aux exigences du procédé de fabrication Chardon :
Inspection physique
Dissection périodique
Analyse périodique aux rayons X

TENSIONS NOMINALES
Classe de tension 15 kV
Max. Calibre phase à phase 14,4 kV
Max. Phase nominale à la terre 8,3 kV
CA 1 minute tenue 34 kV
Tenue CC 15 minutes 53 kV
BIL et Full Wave Crest 95 kV
Niveau minimum de tension corona 11 kV
NOTATIONS ACTUELLES
Continu : 200 ampères efficaces
Commutation : 10 opérations à 200 ampères efficaces à 14,4 kV
Fermeture en cas de défaut : 10 000 ampères efficaces symétriques à 14,4 kV pendant 0,17 s après 10 opérations de commutation consécutives réussies
Peu de temps :
• 10 000 ampères efficaces symétriques pendant 0,17 s
• 3 500 ampères efficaces symétriques pendant 3,0 s

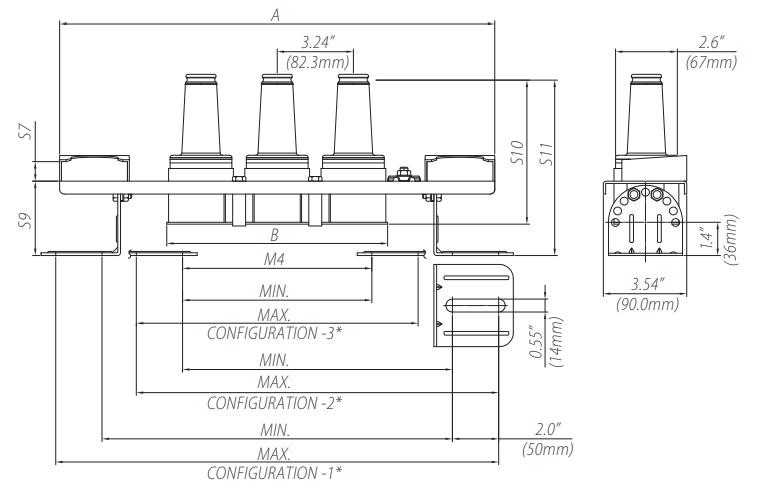

Jonction avec support Informations dimensionnelles

Étapes de l'opération de coupure de charge

1. Fixez solidement la pince à l'œillet de traction.
2. N'appliquez aucune force de traction - donnez simplement une légère torsion au connecteur dans le sens des aiguilles d'une montre pour briser la friction de surface entre le coude et la bague.
3. Retirez le connecteur de la bague d'un mouvement rapide et ferme. Assurez-vous de garder le connecteur éloigné de tout plan de masse.
4. Placez le connecteur sur le périphérique accessoire approprié, en suivant les instructions d'utilisation de cet accessoire.
5. Utilisez une pince pour placer un capuchon de protection isolé (avec un fil de décharge connecté à la terre du système) sur toute traversée sous tension exposée.

FAQ

Quelle est la fonction principale d'une jonction de rupture de charge 15KV 200A ?
Il est utilisé pour sectionner, boucler, raccorder ou épisser des câbles moyenne tension tout en permettant une commutation de charge sécurisée dans les systèmes de distribution sous tension.
Est-ce compatible avec d'autres marques ?
Oui, il est entièrement conforme à la norme IEEE 386™, garantissant une interchangeabilité complète avec d'autres systèmes de connecteurs isolés séparables compatibles.
Peut-il être utilisé dans des installations souterraines ?
Absolument. Il est spécialement conçu pour les équipements montés sur socle et les applications de voûtes souterraines où l'humidité, la poussière et les contraintes d'espace sont courantes.
Quelles caractéristiques de sécurité la jonction de rupture de charge 15KV 200A offre-t-elle ?
Il offre une isolation EPDM entièrement blindée, un fonctionnement à coupure de charge contrôlée, une capacité de tenue aux impulsions élevée et des performances d'interruption d'arc stables pour une commutation sûre.
