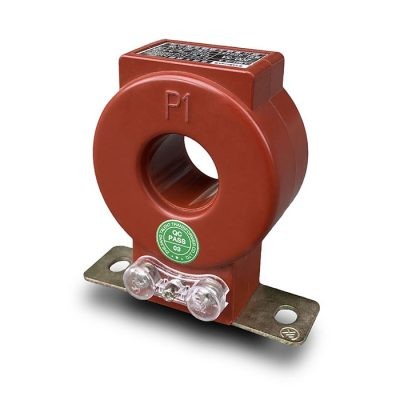

En tant que fabricant professionnel en Chine, Comewill souhaite vous proposer un transformateur de courant LMZJ1-0.5 personnalisé, affiné à l'aide de la technologie de moulage d'isolation en résine et adoptant un mode d'installation de plaque de base fixe. Avec une meilleure stabilité opérationnelle et une durabilité à long terme, il permet aux partenaires d'approvisionnement de réduire les coûts de maintenance dès la racine. Il offre plusieurs options d'engrenages de haute précision de 0,2, 0,5, 0,2 s et 0,5 s, couvrant facilement les besoins d'applications différenciés dans divers scénarios.
La conception structurelle compacte rend l'installation et le déploiement plus flexibles, et la double prise en charge d'une configuration de sécurité de haut niveau et d'une durée de vie ultra longue fait du transformateur de courant LMZJ1-0.5 un choix fiable pour l'approvisionnement de systèmes basse tension modernes. Il convient de mentionner que ce transformateur basse tension présente une excellente résistance aux températures élevées et à la pollution, et peut maintenir un fonctionnement stable même dans des environnements difficiles, maximisant ainsi la valeur de chaque investissement en approvisionnement.
Le noyau du transformateur de courant LMZJ1-0.5 est un noyau de fer circulaire composé de tôles d'acier au silicium orientées laminées à froid. Cette conception d'enroulement de précision est la clé pour maximiser l'efficacité magnétique et jeter les bases d'un fonctionnement fiable.
L'enroulement secondaire est enroulé uniformément autour de ce noyau de fer circulaire, un agencement soigneusement conçu qui garantit des performances constantes dans toutes les conditions de fonctionnement et élimine les problèmes de sortie inégale.
La fenêtre centrale traverse le milieu du produit et est conçue pour une intégration transparente des jeux de barres, tandis que la base robuste en bas offre un point d'installation plus sûr et plus stable pour le produit, le rendant facile à installer.
L'ensemble du composant est moulé à partir d'un matériau isolant en résine insaturée. Ce boîtier robuste améliore non seulement la durabilité, mais améliore également la sécurité et protège les composants internes de la pression environnementale, rendant le transformateur résilient dans divers environnements de travail.
| Paramètre électrique | Paramètre mécanique | ||
| Fréquence | 50/60Hz | Cas | PC/UL94-V0 |
| Entrée nominale | 5A-5000A | Bobine | PBT |
| Plage de mesure | 5%En-120%En | Cœur | Acier au silicium |
| Sortie nominale | 1A,5A | Construction | Vis |
| Rapport de tension | 0,72KV (C.A.) | Température de fonctionnement | －25℃～＋75℃ |
| Rigidité diélectrique | 3,0KV/1mA/1min | Humidité de fonctionnement | ≤85% |
| Résistance d'isolation | DC500V/100MΩ minimum | Connexion de sortie | Terminal |
| Modèle | Primaire / Secondaire | Dimensions du trou de barre omnibus (mm) | Charge nominale (VA) | Classe de précision | Tension nominale |
| LMZJ1-0.5 30 | 5/5A~300/5A | ø=31mm | 2,5 ~ 5 | 0,2S 0,5S 0,5 | 0,72KV (C.A.) |
| LMZJ1-0.5 35 | 5/5A~300/5A | ø=35mm | 2,5 ~ 5 | 0,2S 0,5S 0,5 | 0,72KV (C.A.) |
| LMZJ1-0.5 40 | 200/5A~500/5A | ø=42mm | 5 | 0,2S 0,5S 0,5 | 0,72KV (C.A.) |
| LMZJ1-0.5 50 | 400/5A~600/5A | ø=56mm | 5 | 0,2S 0,5S 0,5 | 0,72KV (C.A.) |
| LMZJ1-0.5 80 | 750/5A~1200/5A | ø=83mm | 10~20 | 0,2S 0,5S 0,5 | 0,72KV (C.A.) |
| LMZJ1-0.5 100 | 800/5A~2000/5A | ø=102mm | 10~30 | 0,2S 0,5S 0,5 | 0,72KV (C.A.) |
| LMZJ1-0.5 140 | 2000/5A~4000/5A | ø=142mm | 15~30 | 0,2S 0,5S 0,5 | 0,72KV (C.A.) |
| LMZJ1-0.5 180 | 5000/5A~6000/5A | ø=182mm | 15~30 | 0,2S 0,5S 0,5 | 0,72KV (C.A.) |

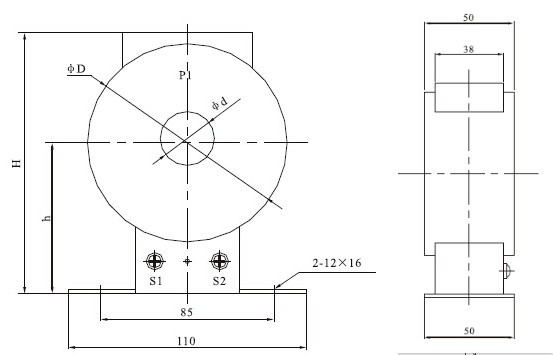

| Taper | Rapport actuel | H | h | φD | φd |
| LMZ1-0.5 | 5-300/5 | 117 | 68 | 90 | 30 |

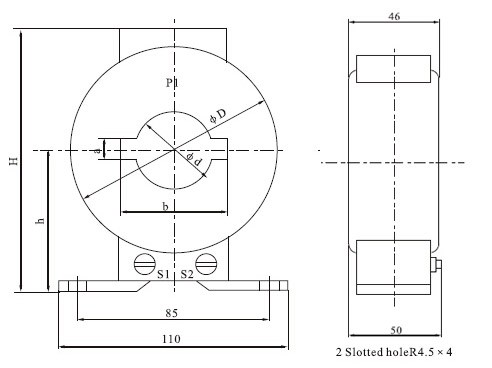

| Taper | Rapport actuel | H | h | φD | φd | a | b |
| LMZJ1-0.5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

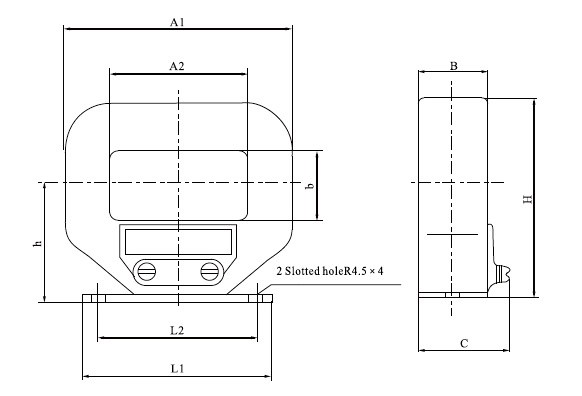

| Taper | Rapport actuel | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0.5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
