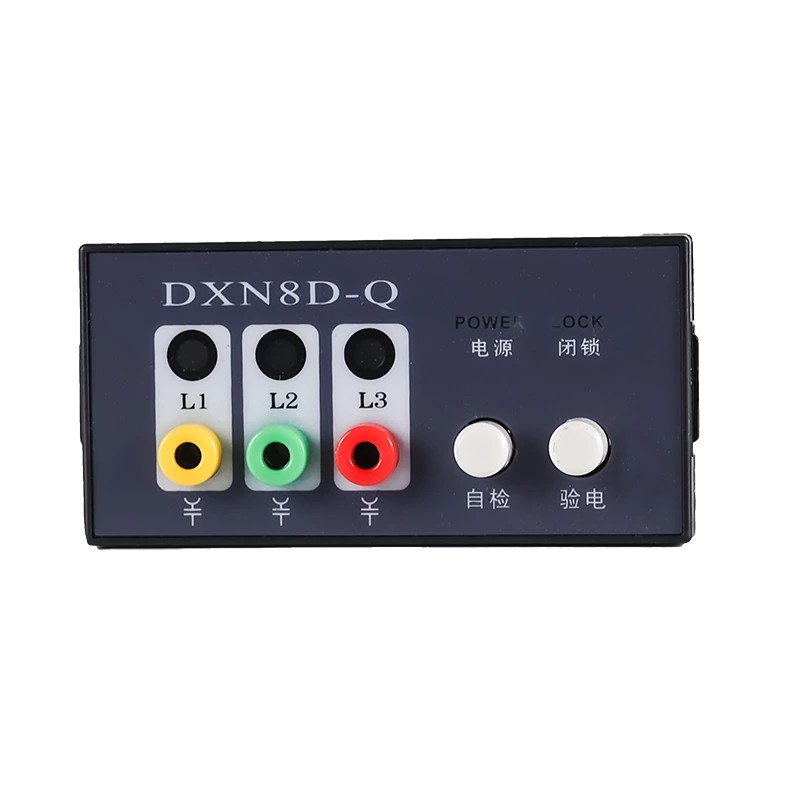

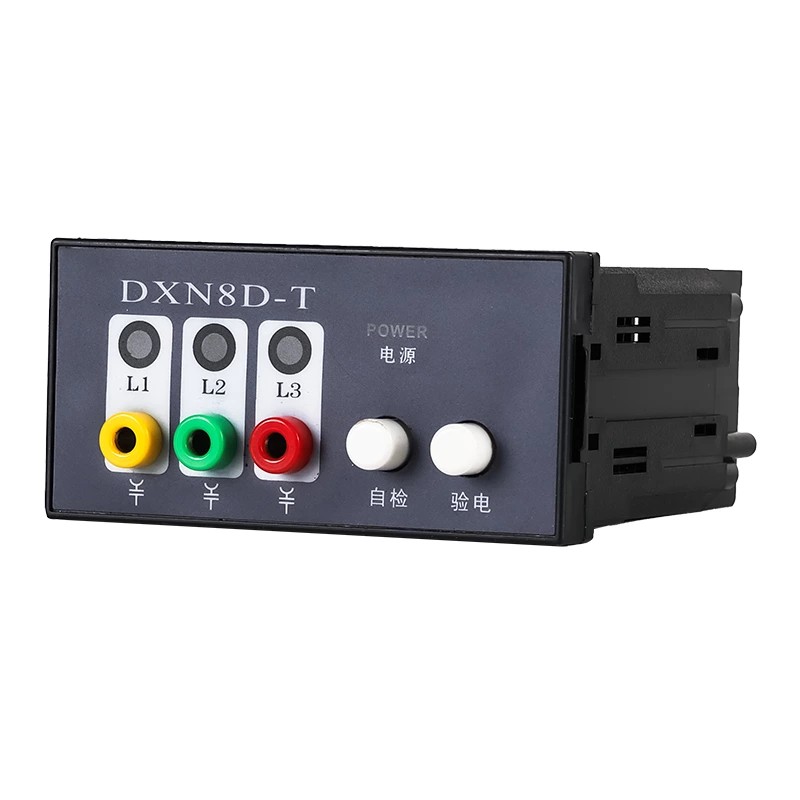

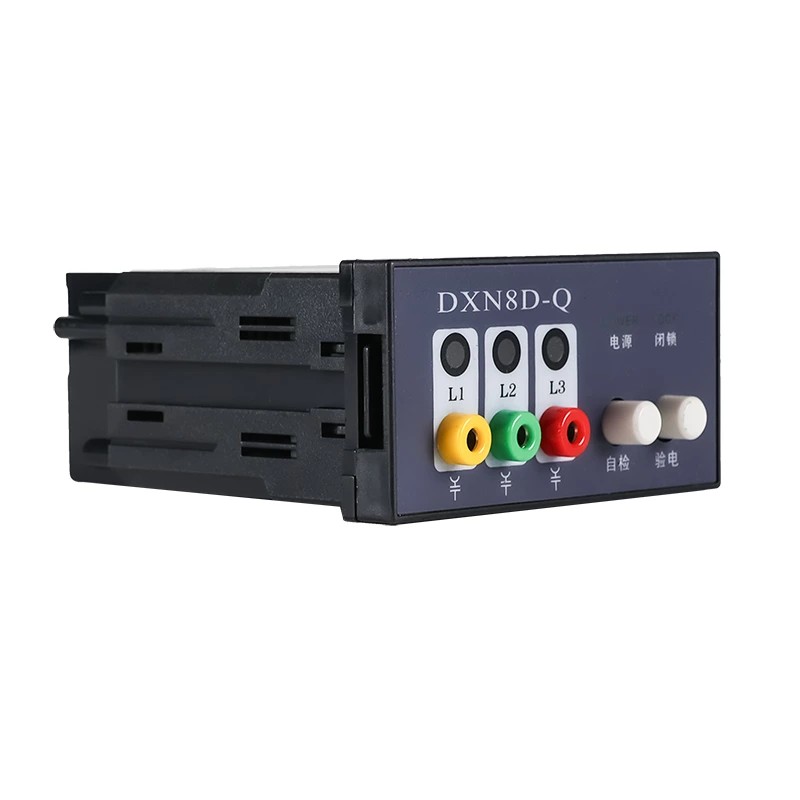

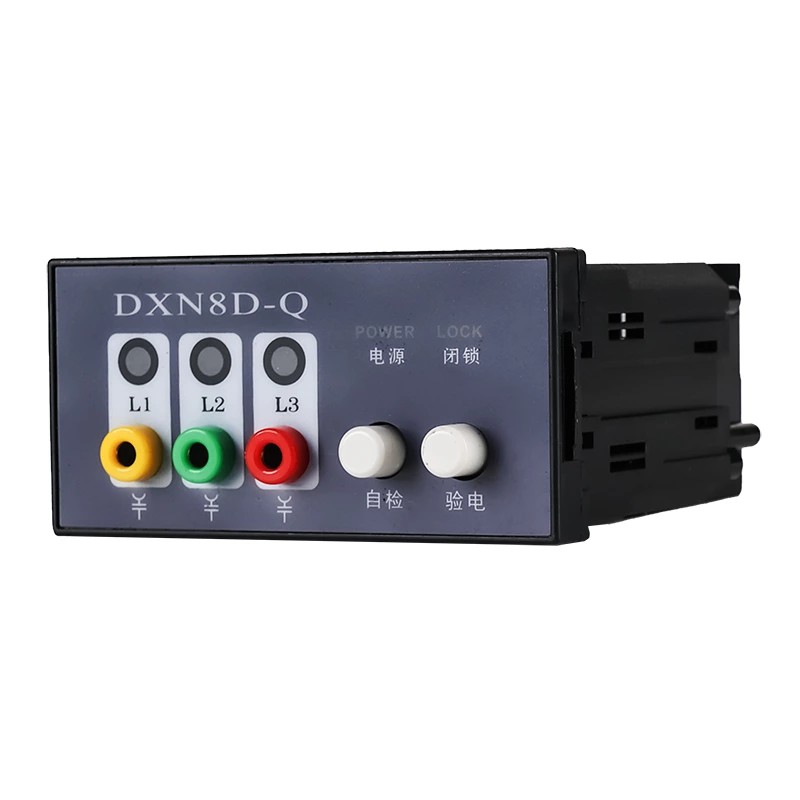

Dispositif d'affichage en direct haute tension d'intérieur, type DXN8-Q/T

Soutenu par des applications sur le terrain éprouvées et une validation technique, le dispositif d'affichage intérieur haute tension en direct de type DXN8-Q/T de l'usine Comewill offre une mise à niveau de sécurité pratique pour les environnements à haute tension. L'appareil permet une confirmation visuelle instantanée de l'état de mise sous tension tout en empêchant les opérations dangereuses grâce au verrouillage automatique.

Qu'est-ce que le type DXN8-Q/T de dispositif d'affichage en direct haute tension d'intérieur ?

Le dispositif d'affichage en direct haute tension d'intérieur de type DXN8-Q/T est un dispositif de sécurité à double fonction intégrant une indication d'alimentation et une protection de verrouillage mécanique. Conçu pour les systèmes d'appareillage de commutation intérieurs de 6 à 40 kV, il utilise une technologie de détection de champ électrique sans contact pour détecter la présence de tension et fournir des alertes visuelles immédiates, tout en empêchant simultanément l'accès non autorisé ou dangereux aux équipements sous tension.

Principales caractéristiques :

1. Double mécanisme de protection de sécurité

Une LED lumineuse clignotant indique clairement l'état de haute tension sous tension

Le verrouillage automatique empêche l'ouverture des portes de l'appareillage lorsqu'il est sous tension

Libération instantanée lorsque la tension est supprimée

Élimine les risques de mauvais fonctionnement et de choc électrique

2. Technologie de détection sans contact

Le principe de couplage du champ électrique garantit une détection sûre

Pas de contact direct avec des pièces sous tension

Améliore la sécurité et prolonge la durée de vie de l'appareil

3. Conception industrielle durable

Boîtier ABS ignifuge

Résistant à la poussière, à l'humidité et aux variations de température

Longue durée de vie de 8 à 10 ans sans entretien

4. Installation rapide et standardisée

Trous de montage pré-percés

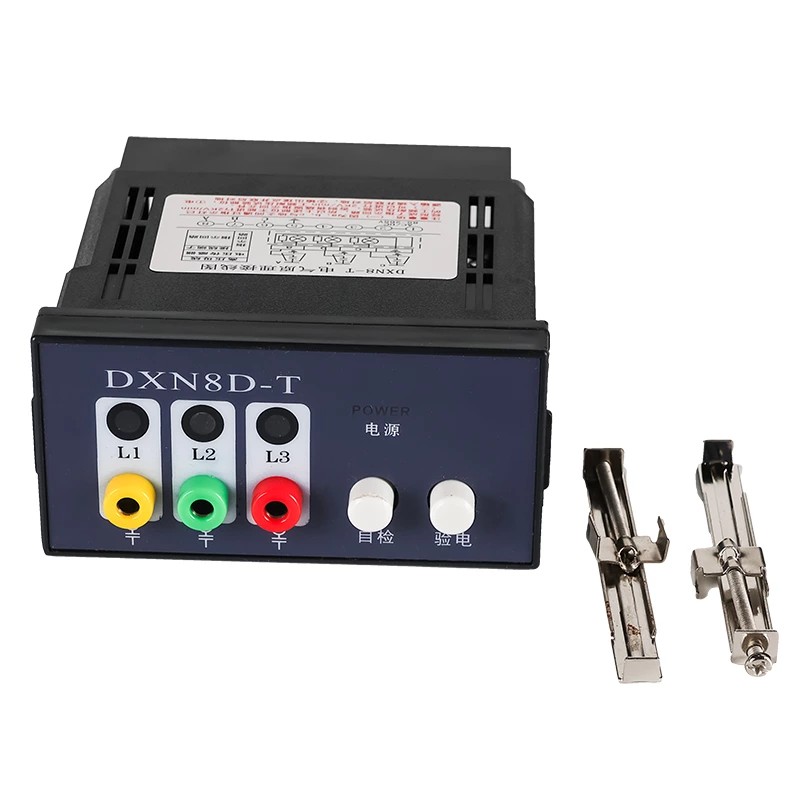

Kit d'accessoires complet inclus

Aucun outil spécial ni configuration complexe requis

Installation terminée en quelques minutes

5. Capacité d'indication de défaut

Identifie les défauts de mise à la terre monophasés

L'indicateur de phase de défaut s'éteint automatiquement

Accélère le dépannage et réduit les temps d'arrêt

Principe de fonctionnement

Détection de champ électrique → Conversion de signal → Avertissement LED → Verrouillage → Indication de défaut

Le dispositif d'affichage en direct haute tension d'intérieur Comewill (modèle DXN8-Q/T) utilise des technologies de couplage de champ électrique et de détection sans contact pour surveiller en toute sécurité et en continu l'état sous tension des équipements de 6 à 40 kV en temps réel. L'appareil abrite trois capteurs internes indépendants, correspondant respectivement aux jeux de barres des phases A, B et C ; ces capteurs génèrent des signaux en détectant le champ électrique haute tension et les transmettent au module d'affichage.

Lorsque l'équipement est sous tension, les indicateurs LED clignotent et le mécanisme de verrouillage mécanique verrouille simultanément et automatiquement la porte de l'armoire de distribution. Lorsque la tension est coupée, les indicateurs s'éteignent et le mécanisme de verrouillage se désengage automatiquement, obtenant ainsi une combinaison intuitive d'indication d'état sous tension et de protection anti-dysfonctionnement basée sur le verrouillage. En cas de défaut à la terre monophasé, le voyant de la phase en défaut s'éteint tandis que les voyants des deux phases restantes continuent de clignoter, facilitant ainsi une localisation rapide du défaut sur site.

Applications

Le type DXN8/QT est largement utilisé dans les systèmes de distribution haute tension intérieurs, notamment :

Appareillage moyenne tension (6 à 40 kV)

Systèmes de jeux de barres entrants

Disjoncteurs et armoires de commande

Installations de transformateurs

Boîtes de jonction et réacteurs haute tension

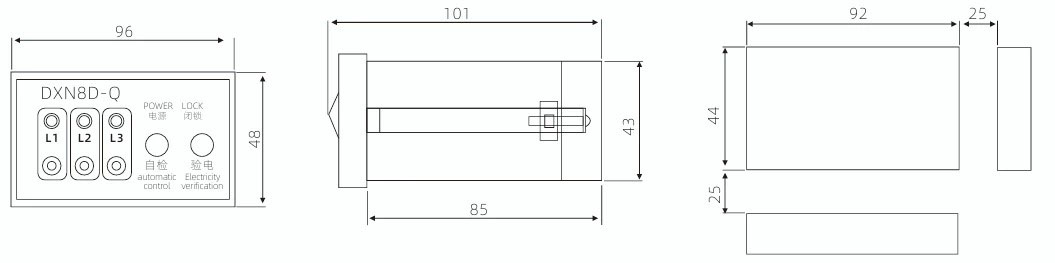

Forme et taille d'ouverture

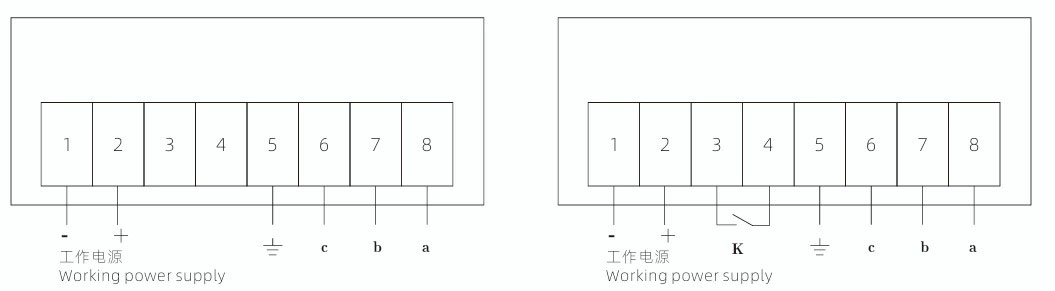

Schéma de câblage vue arrière
