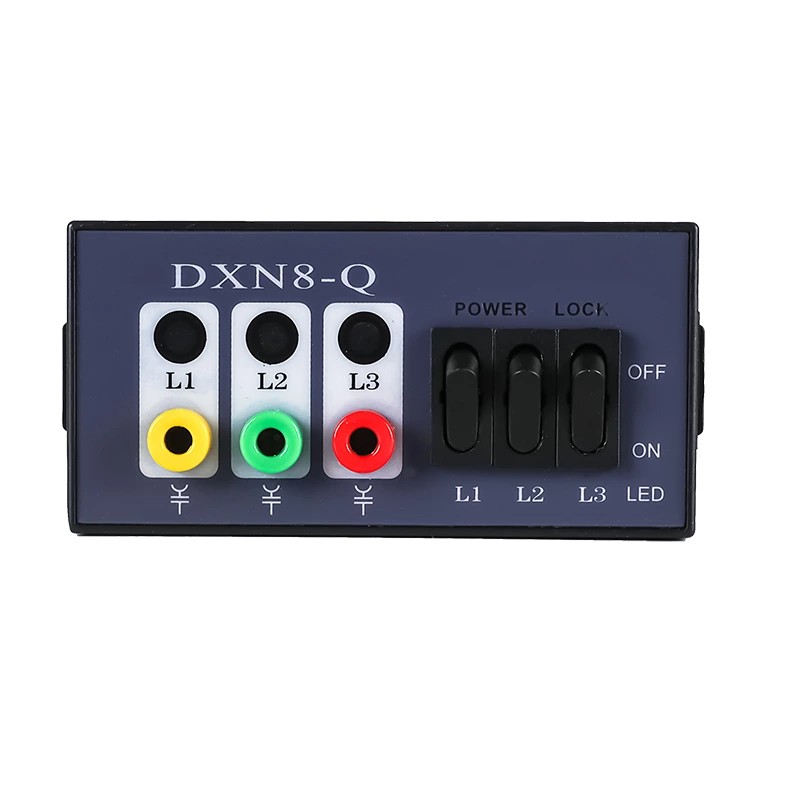

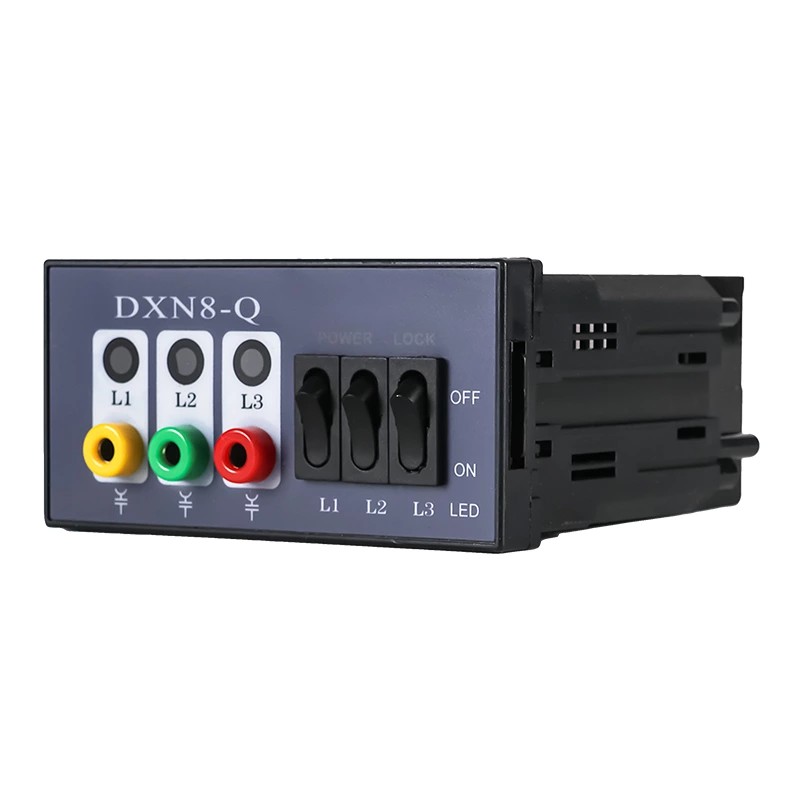

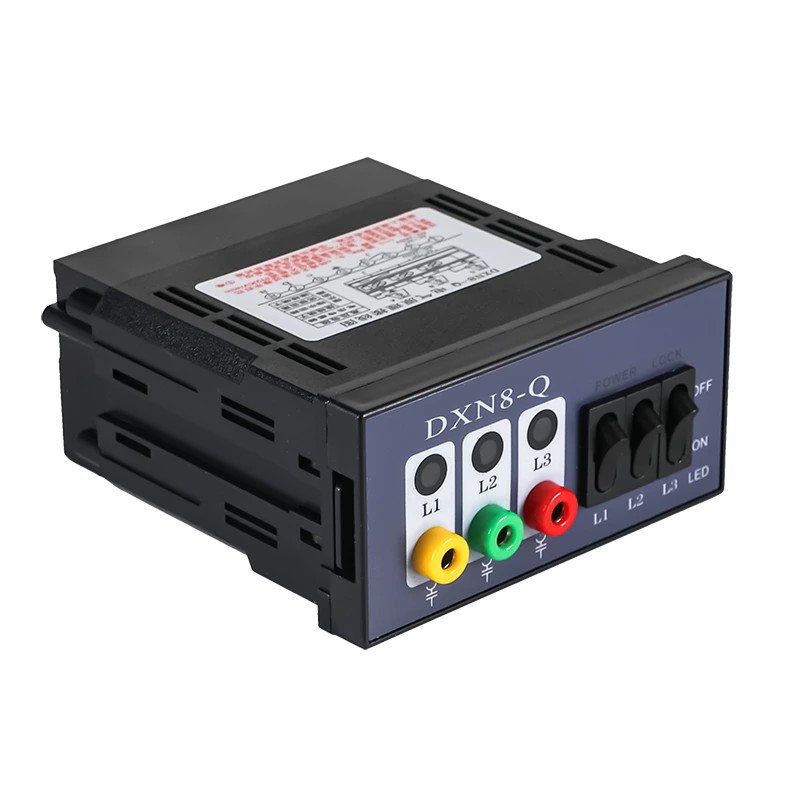

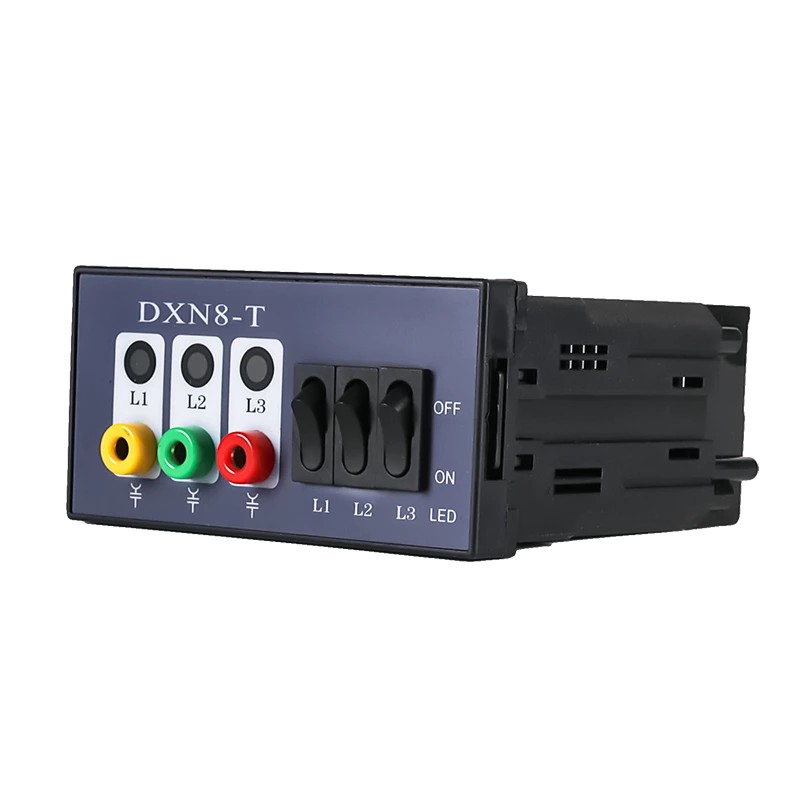

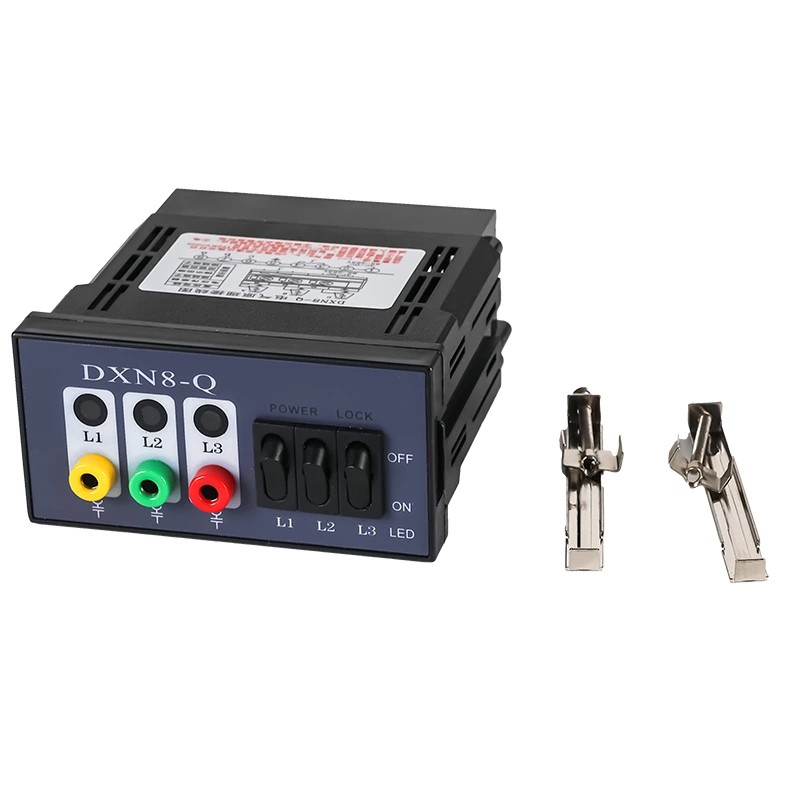

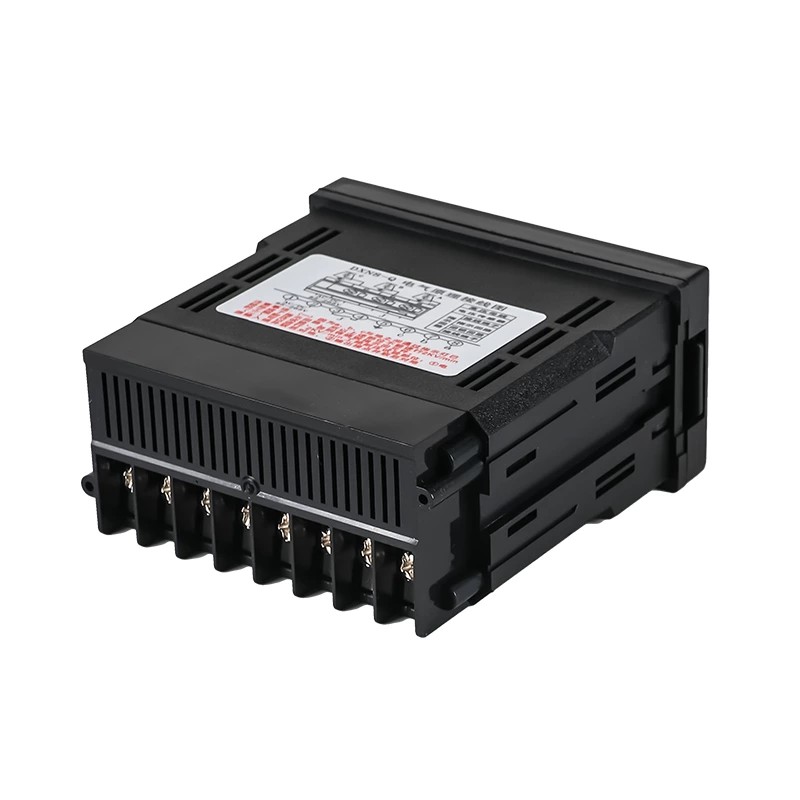

Dispositif d'affichage en direct haute tension d'intérieur, type de verrouillage DXN8-T/Q

En tant que fabricant professionnel en Chine, Comewill souhaite vous fournir un dispositif d'affichage en direct haute tension d'intérieur de qualité de type interlock DXN8-T/Q, conçu pour être monté directement sur un équipement intérieur haute tension, et son seul travail est de vous permettre de savoir en un coup d'œil si l'équipement est traversé par de l'électricité. Pour les électriciens sur site et l'équipe de maintenance, cette solution évite bien des problèmes : plus besoin de se soucier de ces étapes de détection fastidieuses et chronophages. Il donne des instructions de sécurité très claires dès le départ, ce qui réduit vraiment le risque de chocs électriques dus à une mauvaise évaluation de la tension d'un appareil.

Principales caractéristiques :

Effet d'avertissement super intuitif : lorsque l'équipement est sous haute tension, les lumières LED de la fenêtre d'affichage clignotent très fort — c'est comme un grand rappel accrocheur qui dit "haute tension sous tension, ne vous approchez pas !". S’il n’y a pas de tension, l’écran devient totalement sombre, sans aucune lumière. Pas de signaux déroutants, vous pouvez donc savoir qu'il est en sécurité en une fraction de seconde, même à quelques pas. Nous utilisons spécifiquement des LED à haute luminosité, afin qu’elles soient faciles à repérer même dans les salles électriques lumineuses et bien éclairées.

Suffisamment robuste et fiable pour une utilisation sur site : la coque est en plastique ABS ignifuge de qualité industrielle. Ce matériel peut être déplacé et installé plusieurs fois – il ne se raye pas facilement et peut subir de petites bosses ici et là. Plus important encore, c’est un isolant de premier ordre, il contrôle donc les champs électriques et évite les chocs accidentels. Même dans les locaux électriques poussiéreux, un peu humides ou présentant de grandes variations de température, il fonctionne de manière stable, sans problème.

L'installation est un jeu d'enfant : l'indicateur est livré avec des trous standard pré-percés, vous n'avez donc pas besoin de mesurer et de percer sur place, ce qui vous fait gagner beaucoup de temps. Nous incluons également un ensemble complet de pièces de montage dans l'emballage : vis, joints, tout ce dont vous avez besoin. Les équipes sur site n’ont pas besoin d’outils spéciaux ni d’effectuer un travail de débogage compliqué. Ils peuvent le réparer et le rendre prêt à l’emploi en quelques minutes seulement, ce qui réduit également les coûts de main-d’œuvre.

Emplacements d'installation typiques

Ce dispositif d'affichage en direct haute tension d'intérieur de type verrouillage DXN8-T/Q est principalement installé dans des positions clés des systèmes électriques intérieurs où vous devez voir clairement si quelque chose est sous tension. Il s'adapte à la plupart des équipements de base dans les configurations de distribution haute tension, en particulier :
Jeux de barres entrants (le point de départ de la distribution d'énergie, nécessite une surveillance 24h/24 et 7j/7 de l'état d'alimentation pour garantir une alimentation électrique stable)
Disjoncteurs (composants de contrôle de base – avant d’effectuer tout travail de maintenance, vous devez absolument confirmer qu’il est sûr, et cet indicateur vous l’indique immédiatement)
Transformateurs principaux (équipement de conversion de puissance clé, nécessite une indication d'alimentation constante pour suivre son état de fonctionnement)
Armoires de commande (zones soumises à des opérations et à une maintenance fréquentes ; il est essentiel d'avoir ici des instructions de sécurité claires pour garder le personnel hors de danger)
Autres équipements électriques intérieurs haute tension (tels que boîtes de jonction haute tension, réacteurs haute tension, etc.)

Principe de fonctionnement

Le dispositif d'affichage en direct haute tension d'intérieur de type interlock DXN8-T/Q fonctionne sur le principe du couplage de champ électrique : pour le dire en termes simples, il utilise le champ électrique haute tension et le capteur intégré pour fonctionner. Il adopte un échantillonnage inductif sans contact, ce qui lui permet de détecter l'état d'alimentation et de l'afficher à une distance de sécurité. Contrairement aux détecteurs de type contact à l’ancienne, celui-ci ne touche jamais directement les pièces sous tension haute tension. Cela permet non seulement de prolonger la durée de vie de l’appareil, mais également de le rendre extrêmement sûr pour les personnes travaillant sur site.

Décomposons le processus de travail étape par étape, de manière agréable et facile à comprendre :
À l’intérieur de l’appareil se trouvent trois unités de capteurs indépendantes. Chaque unité est connectée respectivement aux jeux de barres triphasés A, B, C du système haute tension. De cette façon, nous pouvons détecter l'état d'excitation des trois phases sans en manquer aucune — aucun angle mort dans la protection.

Lors de l'installation, les trois capteurs doivent être configurés en stricte conformité avec les normes nationales de sécurité électrique. Ils ne touchent pas du tout les parties sous tension haute tension et maintiennent une distance de sécurité suffisante. Cela élimine complètement le risque de fuite électrique ou de court-circuit, rendant le processus d'installation et d'utilisation totalement sûr.

Lorsque l'équipement haute tension est sous tension, les capteurs captent le signal de champ électrique émis par les pièces sous tension. À l’intérieur du capteur, ce signal est converti en un signal électrique stable, qui est ensuite transmis au module d’alimentation de l’écran.

Une fois que le module d'alimentation reçoit ce signal valide, il fera clignoter les voyants triphasés de l'écran, indiquant clairement que l'équipement haute tension est sous tension. Si aucun signal de champ électrique n’est détecté (c’est-à-dire qu’il n’y a pas de tension), les voyants lumineux resteront éteints, donnant un signal clair et sûr.

Fonction d'indication de défaut

Outre la fonction de base d'affichage de l'état d'alimentation, ce dispositif d'affichage en direct haute tension d'intérieur de type verrouillage DXN8-T/Q aide également au diagnostic des pannes - il est très utile pour les équipes de maintenance sur site :

Détecte les défauts de mise à la terre monophasés

Phase de défaut vers indicateur OFF

Les phases normales et les indicateurs clignotent toujours

Permet une localisation rapide des défauts sans outils supplémentaires

Réduit les temps d’arrêt et les efforts de maintenance

Avantages et valeur du produit

1. Sécurité améliorée

Avertissement visuel instantané

Empêche une mauvaise évaluation de l'équipement sous tension

2. Faible coût de maintenance

Structure simple, faible taux d'échec

Durée de vie de 8 à 10 ans

Fonctionnement sans entretien

3. Forte compatibilité

Convient à la plupart des systèmes HT intérieurs

Compatible avec différentes marques d'équipement

Simplifie les achats

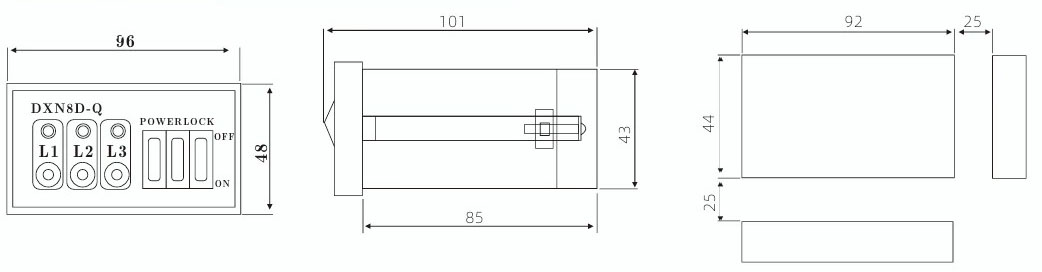

Forme et taille d'ouverture

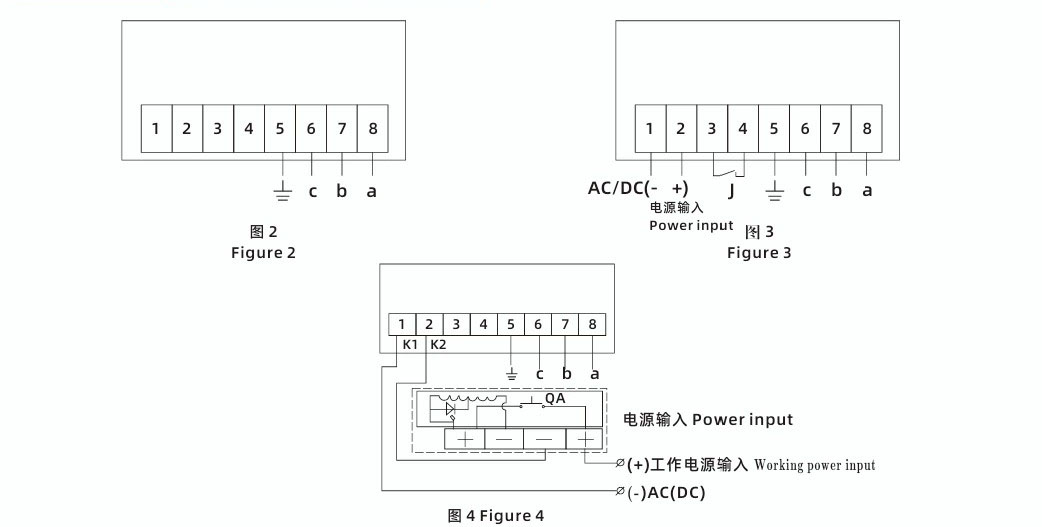

Schéma de câblage vue arrière
