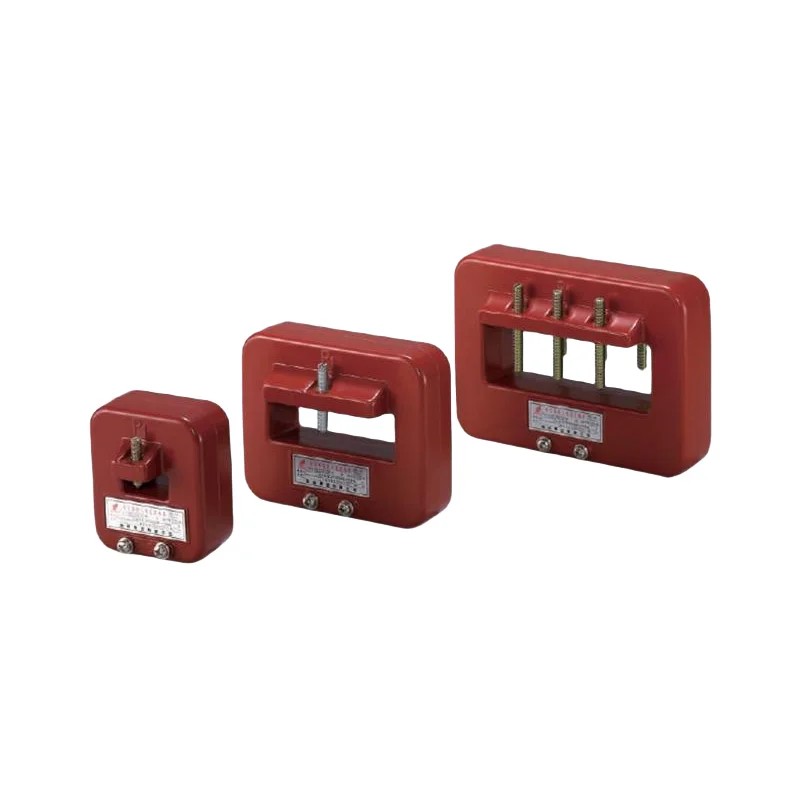

En tant que fabricant professionnel de transformateur de courant intérieur 0,72-40,5 kV en Chine, Comewill souhaite vous fournir un transformateur de courant LMZJ1-0,66 de qualité, spécialement conçu pour s'adapter aux circuits CA avec une fréquence nominale de 50 Hz et une tension de 0,66 kV et inférieure. Il peut gérer les exigences de surveillance du courant intérieur, de mesure de l'énergie et de protection des relais avec stabilité !
Non seulement il adopte une structure moulée, mais la conception d'installation du jeu de barres est également très simple, rapide et pratique à installer, et extrêmement stable à utiliser. Avec des performances fiables et une conception réfléchie, c'est certainement le premier choix pour les acheteurs à la recherche de produits similaires les yeux fermés !
Conforme à la norme : GB/T 20840.1 GB/T 20840.2
1. Où installer : pour une utilisation en intérieur exclusivement
2. Plage de température : -5 ℃ à 40 ℃ (température de fonctionnement appropriée)
3. Exigence d'humidité : pas plus de 80 % d'humidité relative
4. Altitude Applicable: jusqu'à 1000 mètres
5. Norme atmosphérique : l'air ne doit pas contenir de lourdes impuretés susceptibles d'affecter le fonctionnement.
Classe 0,5 haute précision – Le transformateur de courant LMZJ1-0,66 est conçu avec une précision de classe 0,5 pour garantir une mesure de courant stable et fiable, fournissant des données fiables pour les systèmes de surveillance et de protection.
Rapport de courant de 1 500/5 A – Gère facilement les applications à courant élevé, ce qui le rend adapté aux grands systèmes électriques et aux environnements industriels exigeants.
Conception de fenêtre φ80 – L'ouverture φ80 permet une installation rapide et une intégration pratique dans diverses configurations de jeux de barres ou de câbles.
Construction robuste – Construit avec des matériaux durables pour résister à des conditions de fonctionnement difficiles tout en conservant une stabilité à long terme et des besoins d'entretien minimes.
Large gamme d'applications – Idéal pour les systèmes de distribution d'énergie, la mesure de l'énergie, les relais de protection et autres applications de surveillance électrique.
Performances fiables – Conçus pour un fonctionnement constant dans les systèmes électriques industriels et commerciaux exigeants, garantissant une gestion électrique sûre et efficace.

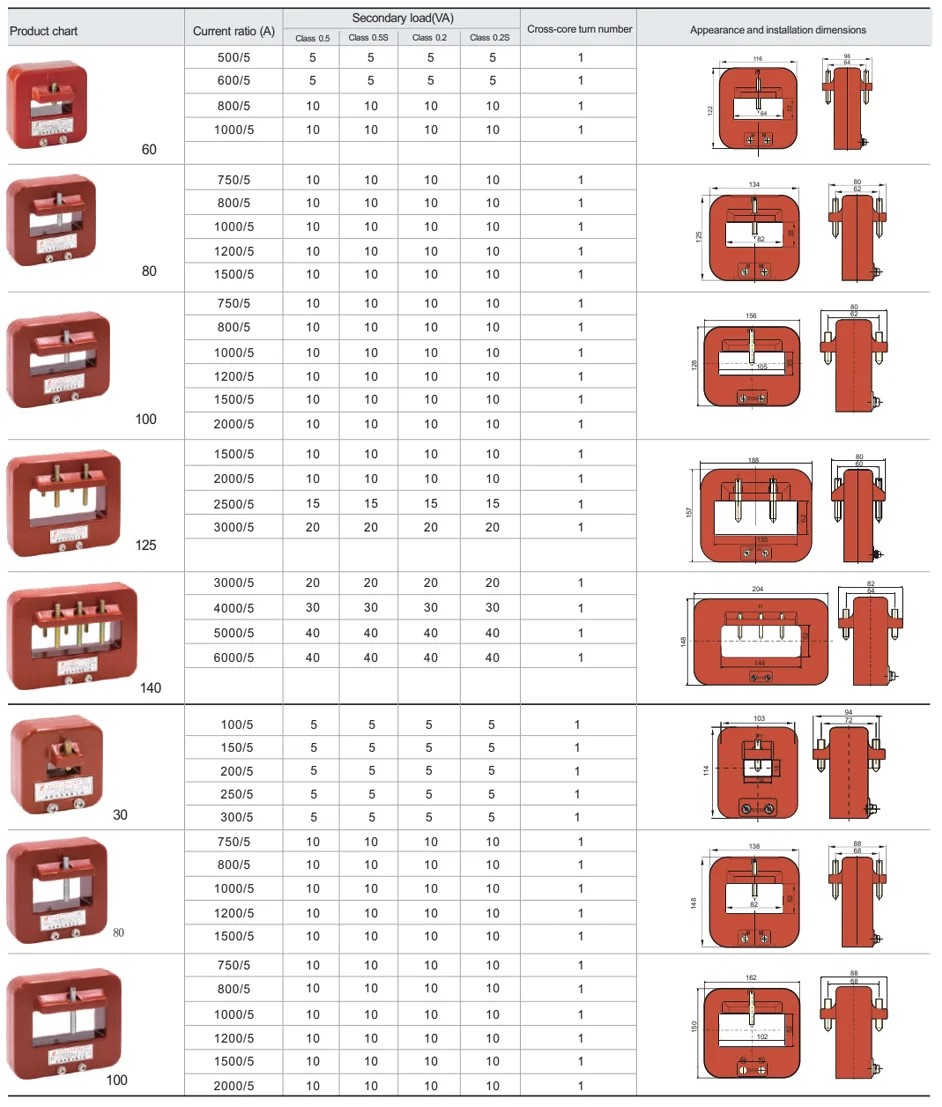

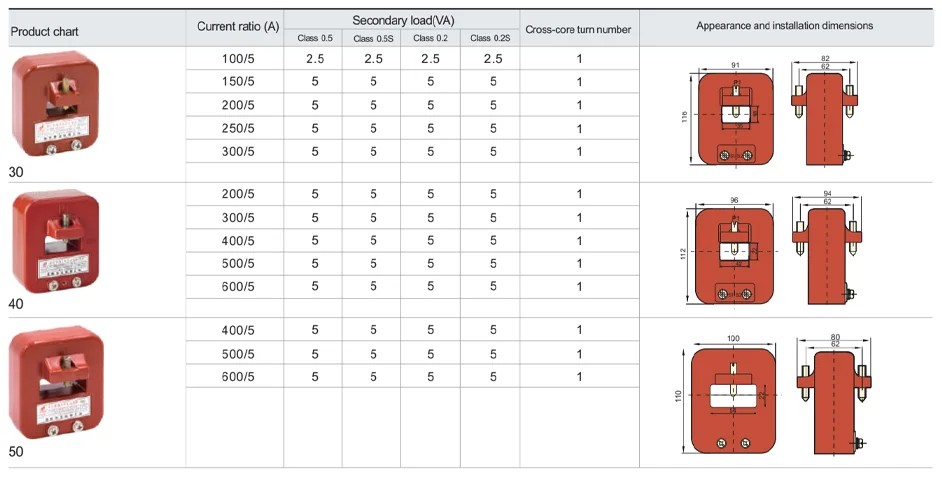

| Modèle | Rapport de courant nominal (A) | A | B | C | D | H | E | b |
| LMZ1-0.66 | 75/5-300/5 | 93 | 45 | 86 | 35 | 112 | 18 | 66 |
| 400/5-600/5 | 105 | 45 | 86 | 52 | 118 | 20 | 66 | |
| LMZJ1-0.66 | 750/5-1500/5 | 156 | 45 | 87 | 104 | 120 | 24 | 66 |
| 2000/5-4000/5 | 210 | 45 | 87 | 140 | 148 | 40 | 64 |
| Modèle | Rapport de courant nominal (A) | Barre omnibus | Virages traversants | Niveau précis et sortie nominale (VA)COSφ = 0,8 | Niveau d'isolation nominal (kV) | ||
| section | série | 0.5 | 1 | ||||
| LMZ1-0.66 | 15/5 |
|
|
10 | 5 | 7.5 | 0,66/3 |
| 20/5 |
|
|
10 | ||||
| 30/5 |
|
|
5 | ||||
| 40/5 |
|
|
5 | ||||
| 50/5 |
|
|
3 | ||||
| 75/5 |
|
|
2 | ||||
| 100/5 |
|
|
2 | ||||
| 150/5 | 30×10 | 1 | 1 | ||||
| 200/5 | 30×10 | 1 | 1 | ||||
| 300/5 | 30×10 | 1 | 1 | ||||
| 400/5 | 50×10 | 1 | 1 | ||||
| 500/5 | 50×10 | 1 | 1 | ||||
| 600/5 | 100×10 | 1-2 | 1 | 10 | 15 | 0,66/3 | |
| LMZJ`-0,66 | 750/5 | 100×10 | 1-2 | 1 | |||
| 800/5 | 100×10 | 1-2 | 1 | ||||
| 1500/5 | 100×10 | 1-2 | 1 | ||||
| 2000/5 | 140×10 | 2-3 | 1 | 15 | 20 | ||
| 2500/5 | 140×10 | 2-3 | 1 | ||||
| 3000/5 | 140×10 | 2-3 | 1 | ||||
Tension nominale de 1,kV ;
2. tension nominale ;
3. Combinaison de trois niveaux, phase précise et précise ;
4. Sortie nominale et niveau précis correspondant (VA).
