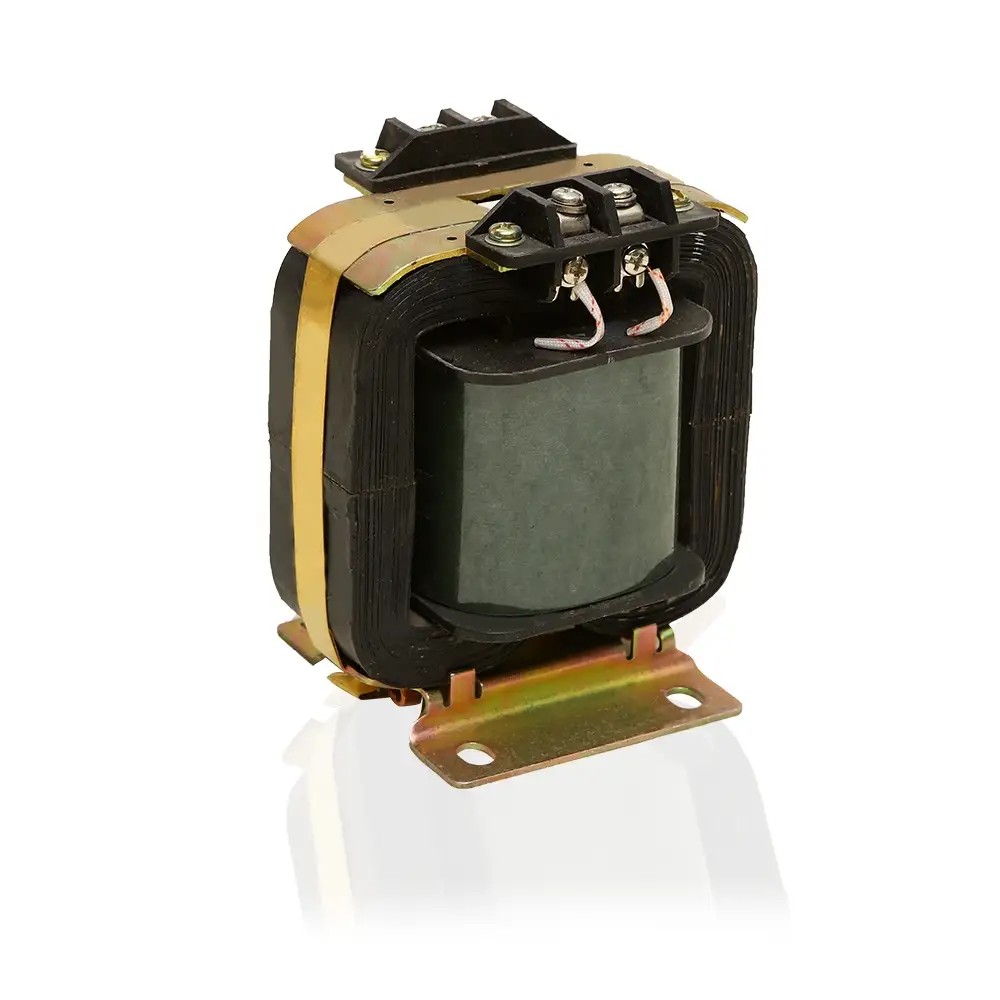

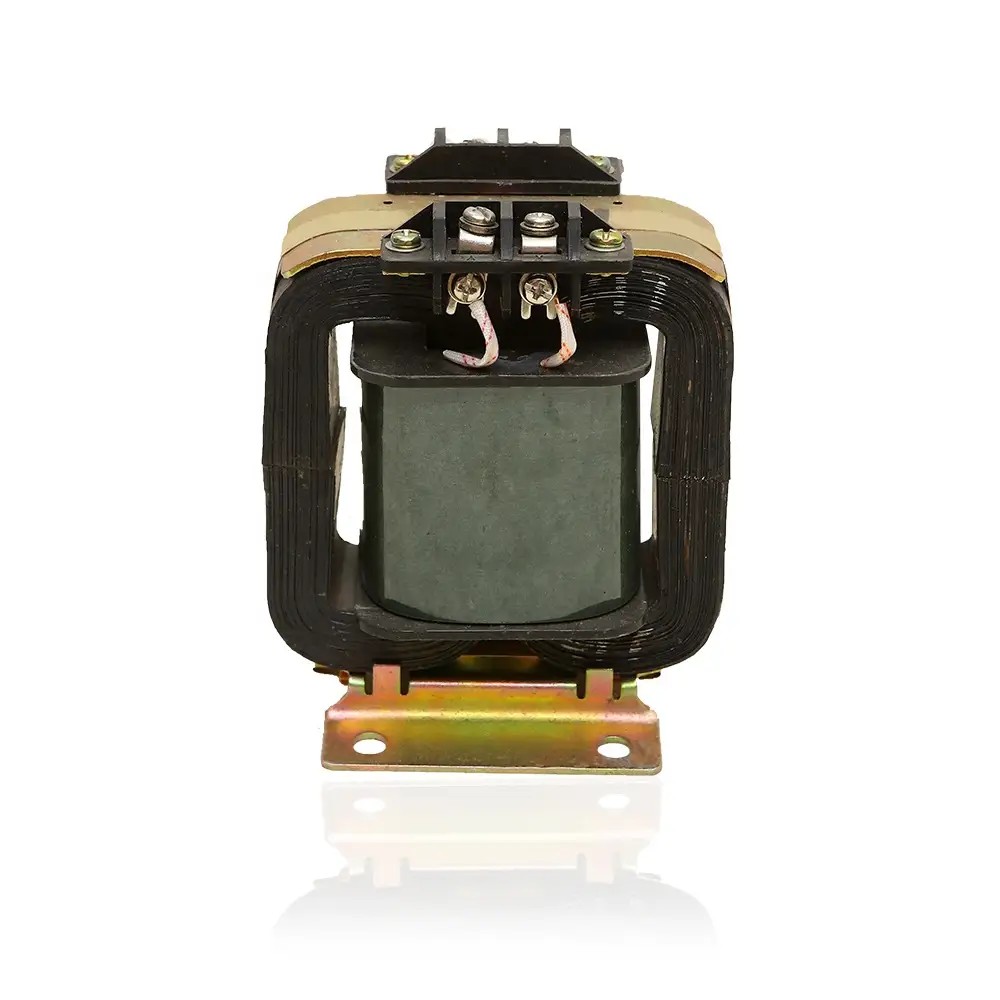

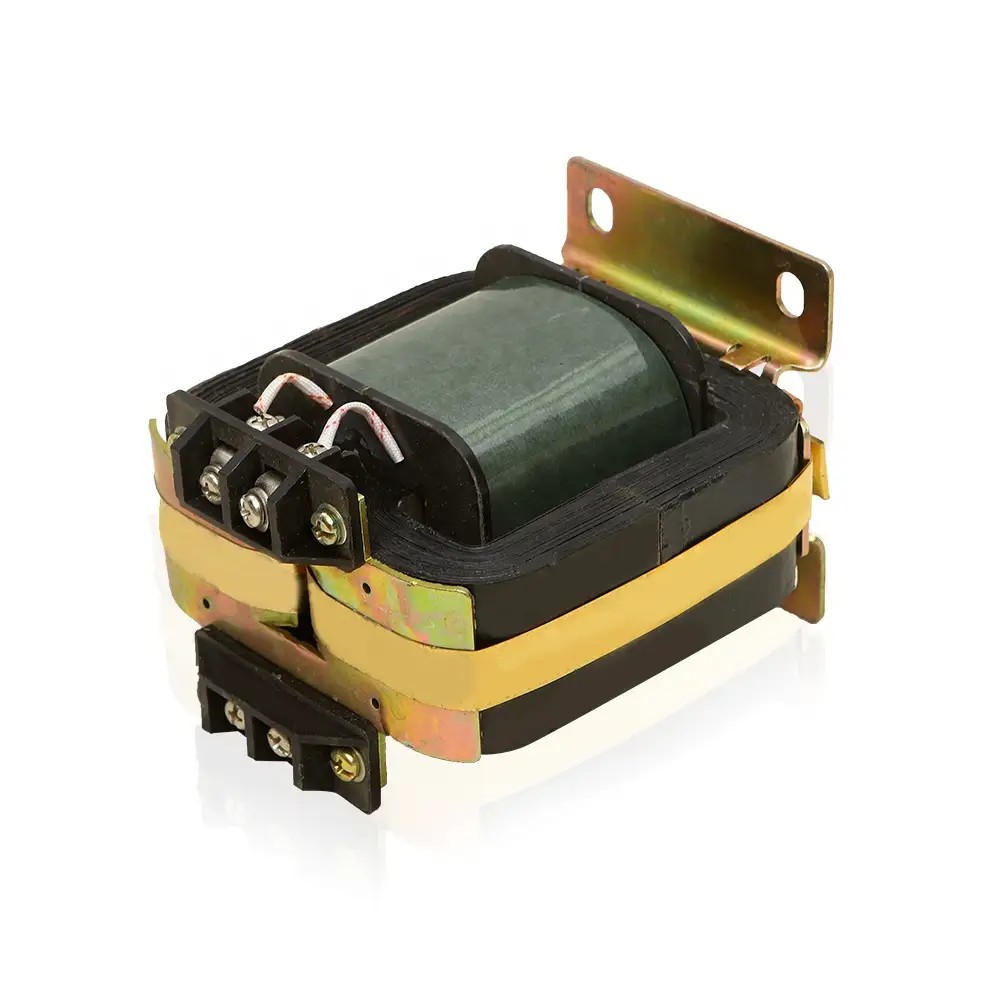

Transformateur de tension JDG4-0.5

En tant que fabricant professionnel chinois, Comewill propose le transformateur de tension JJDG4-0.5, conçu pour une mesure précise de la tension, la mesure de l'énergie et la protection des relais. Construit avec un cadre phénolique thermodurcissable robuste et des noyaux en acier au silicium de haute qualité, il est conforme aux normes GB1207 et IEC60044-2.

Construction robuste : un cadre en plastique phénolique thermodurcissable résistant associé à des noyaux en acier au silicium laminés à froid de haute qualité. Cette construction solide offre trois fonctions indispensables pour nos besoins en matière d'approvisionnement : une mesure précise de la tension, une mesure fiable de l'énergie et une protection constante des relais, toutes essentielles au bon fonctionnement de l'infrastructure du système électrique. Il coche toutes les cases des normes nationales GB1207 et des normes internationales IEC60044-2:2003, répondant ainsi aux normes strictes de qualité et de conformité que notre société fixe pour les projets d'approvisionnement.

Construit en gardant à l'esprit nos principales priorités en matière d'approvisionnement : précision, sécurité et longue durée de vie, le transformateur de tension JDG4-0,5 répond parfaitement à nos besoins lors de l'équipement d'instruments de mesure ou de systèmes de relais de protection. Sa conception compacte mais robuste résiste aux surcharges et continue de fonctionner de manière constante même dans des conditions intérieures difficiles, améliorant directement l'efficacité et la sécurité des systèmes électriques que nous déployons. Que ce soit pour des achats groupés ou des mises à niveau ciblées d’équipements, ce transformateur s’avère être un choix fiable et rentable qui correspond parfaitement aux exigences de qualité d’approvisionnement et aux besoins fonctionnels de notre entreprise.

Spécification

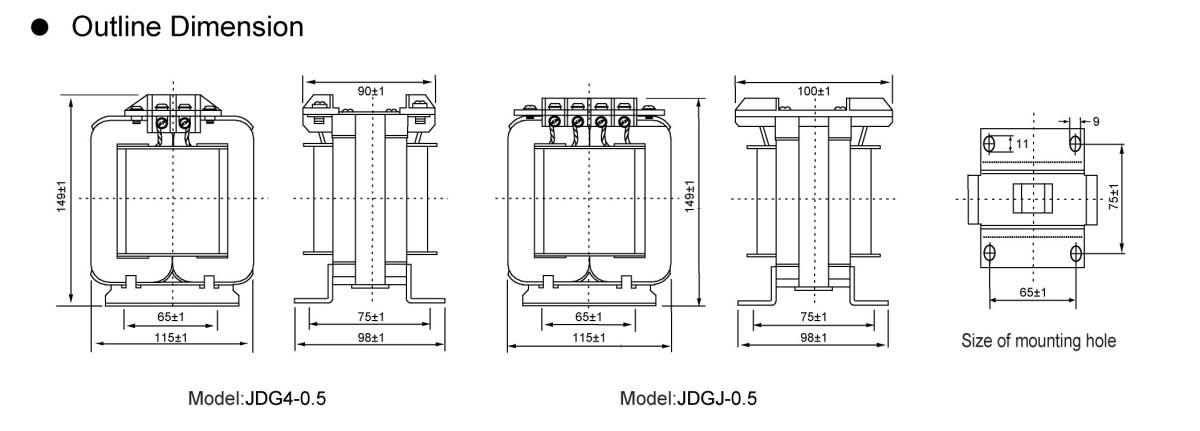

Aperçu et dimensions de l'installation

Dimensions d'installation du transformateur basse tension intérieur JDG4-0.5

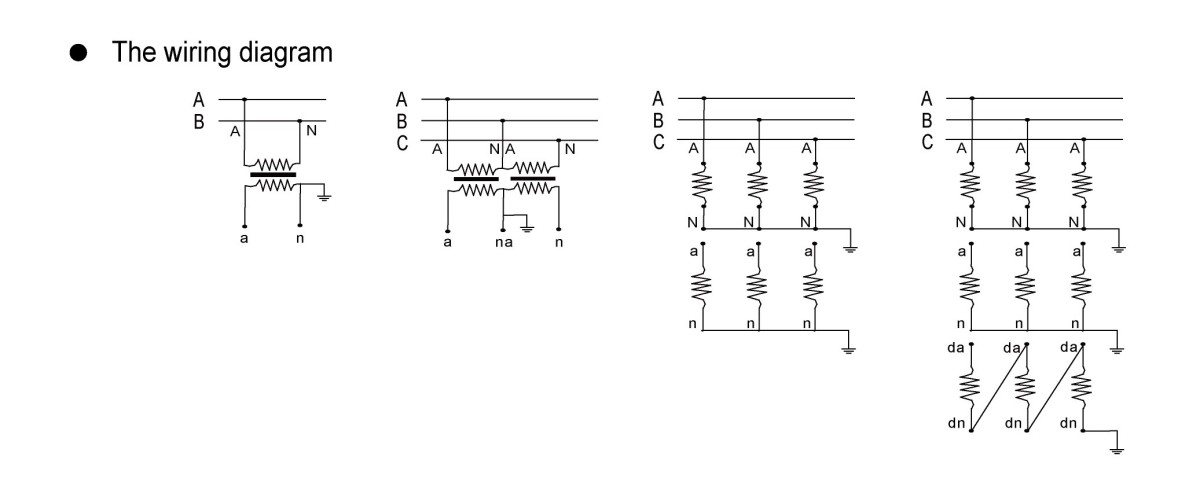

Méthodes de connexion pour les transformateurs de tension

Solutions de connexion de transformateur de tension orientées approvisionnement pour Welcome (Wenzhou) Electric Co., Ltd

Lors de la sélection et de l'achat de transformateurs de tension (TP) dans notre usine, trois schémas de connexion spécialisés se distinguent par leur fonctionnalité technique, chacun étant adapté à des exigences système et à des priorités fonctionnelles distinctes, garantissant l'alignement avec les normes d'approvisionnement du projet :

1. Connexion mise à la terre en étoile (YY)
Exclusif aux systèmes électriques avec des points neutres non mis à la terre ou à ceux mis à la terre via des bobines de suppression d'arc, cette connexion oblige la borne neutre de l'enroulement primaire à être directement mise à la terre. Sa principale valeur d'approvisionnement réside dans la possibilité de mesurer précisément la tension phase-terre, une exigence non négociable pour la surveillance de l'état de l'isolation dans de telles architectures de système.
2. Connexion Delta incomplète V-V
Construit à l'aide de deux TP monophasés, ce schéma s'interface avec les tensions de ligne UAB et UBC du réseau électrique pour former une structure delta incomplète. Option incontournable pour l'approvisionnement dans les réseaux 20 kV et inférieurs non mis à la terre/avec bobine de suppression d'arc, il excelle dans la détection de tension interphasée. Un facteur critique en matière d'achat : il n'a pas la capacité de mesurer la tension phase-terre, ce qui le rend inadapté aux scénarios nécessitant une surveillance complète de la tension.
3. Ouvrez la connexion multi-enroulement Delta
Formée de trois PT monophasés à trois enroulements, cette configuration adopte un câblage YN, yn, d11 ou YN, y, d11, le neutre de l'enroulement en étoile secondaire étant mis à la terre via la phase B. En tant que choix d'approvisionnement polyvalent, il s'adapte à tous les niveaux de tension, en particulier aux systèmes de 3 à 15 kV. L'enroulement secondaire offre une double fonctionnalité (mesure de tension interphase et phase-terre), tandis que la conception en triangle ouvert de l'enroulement secondaire auxiliaire prend en charge la connexion à des contrôleurs d'isolement, à des relais réseau non mis à la terre ou à des dispositifs de protection du système de mise à la terre directe, élargissant ainsi son applicabilité à divers scénarios d'approvisionnement.
