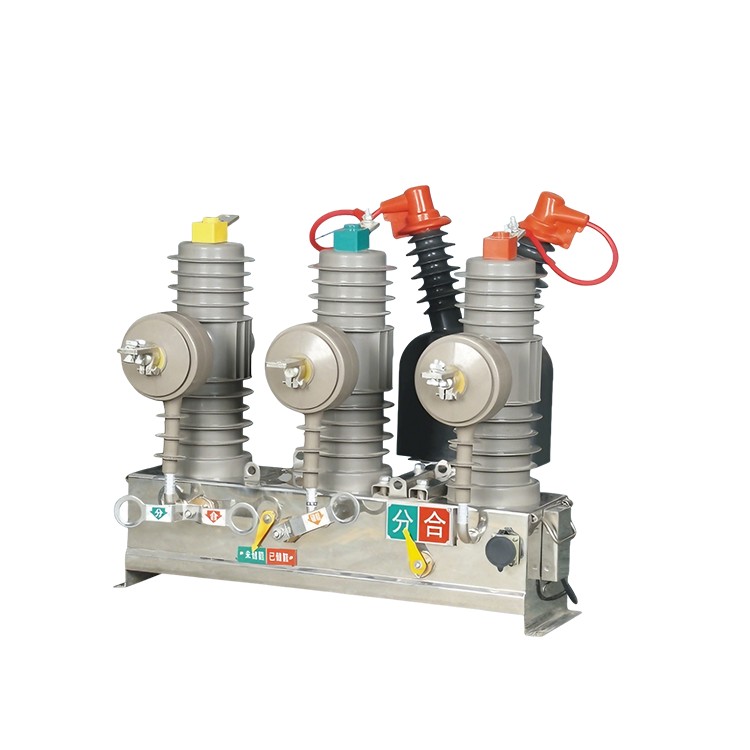

En tant que fabricant professionnel en Chine, Comewill souhaite vous fournir un disjoncteur à vide extérieur série ZW43 de haute qualité, particulièrement adapté aux scénarios de pollution grave ou de fonctionnement fréquent, il est particulièrement fiable pour le contrôle du réseau électrique et la protection des équipements.
Il n'y a pas lieu de s'inquiéter des normes, car elles sont entièrement conformes à la CEI62271-100, GB1984 (normes connexes pour les disjoncteurs haute tension CA), ainsi qu'à la CEI60694, GB/T11022 (exigences techniques générales pour les appareillages de commutation et les équipements de contrôle haute tension).
Performances extrêmement fiables : le disjoncteur à vide extérieur personnalisé de la série ZW43 est construit avec une structure à trois piliers : la chambre d'extinction d'arc sous vide se connecte au mécanisme de commande via une tige de traction isolée. Pas de pièces fragiles, juste un fonctionnement stable à chaque fois.
Robuste et anti-condensation : nous utilisons la technologie APG pour couler la chambre d'extinction d'arc, la boucle conductrice principale et le support d'isolation en une seule pièce de résine époxy, puis nous l'enduisons de caoutchouc de silicone. Il est mécaniquement solide et n’aura pas de problèmes de condensation, même dans les endroits humides.
Excellent mécanisme de commande à ressort : l'interrupteur est livré avec un mécanisme à ressort haute performance : structure simple, longue durée de vie mécanique. Vous pouvez choisir le mode manuel ou électrique pour le stockage d'énergie et l'ouverture/fermeture : super flexible.

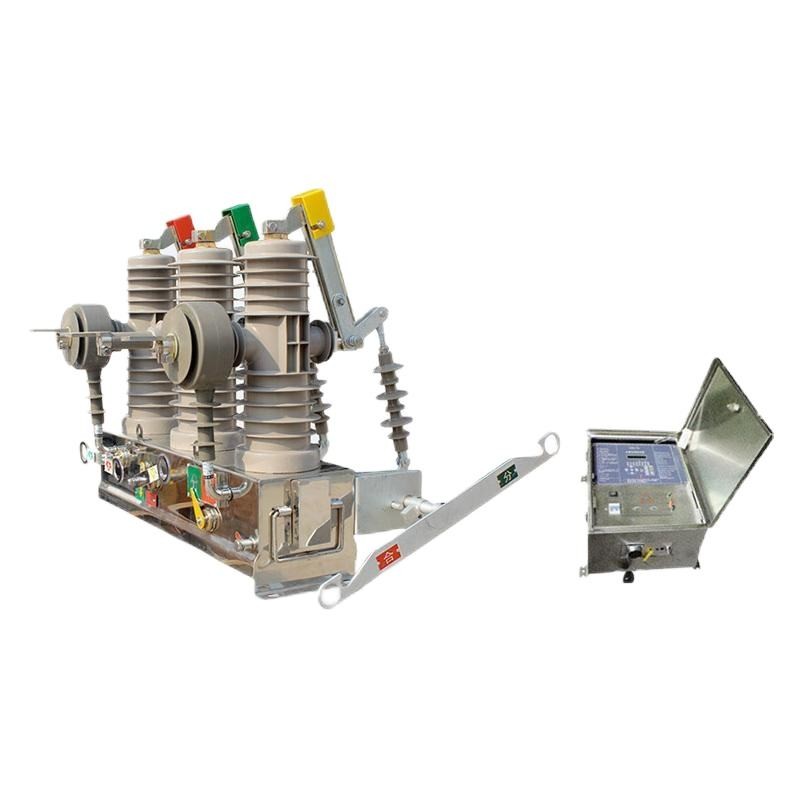

Interrupteur d'isolement intégré en option : si vous avez besoin d'un interrupteur d'isolement, nous pouvons ajouter un disjoncteur à vide extérieur série ZW43. Pas besoin d'acheter des pièces supplémentaires séparément.
Petit, élégant et facile à installer : il est compact, moderne et ne pèse pas lourd. Le déplacer et l’installer sur place est un jeu d’enfant : aucun équipement lourd n’est nécessaire.
Fonctionne pour l'automatisation et les sous-stations sans surveillance : le commutateur peut être équipé d'une interface de terminal de commande. Idéal pour les réseaux de distribution automatisés et les sous-stations qui ne nécessitent pas de présence sur site 24h/24 et 7j/7.
| Non. | Article | Unité | Données | |
| 1 | Tension nominale | kV | 12 | |
| 2 | Courant nominal | A | 630 | |
| 3 | Fréquence nominale | Hz | 50/60 | |
| 4 | Courant assigné de coupure en court-circuit | kA | 20 | |
| 5 | Courant de tenue de courte durée nominal (4 s) | 20 | ||
| 6 | Courant de tenue de crête nominal (crête) | 50 | ||
| 7 | Courant nominal de fermeture de court-circuit (crête) | 50 | ||
| 8 | 1 min de tension de tenue P.F | Essai humide | kV | 34 |
| Phase à phase, phase à terre | 42 | |||
| À travers les contacts ouverts | 48 | |||
| 9 | Tension de tenue aux chocs de foudre (crête) | Phase à phase, phase à terre | kV | 75 |
| À travers les contacts ouverts | 85 | |||
| 10 | Tension de tenue 1min P.F pour boucle secondaire | kV | 2 | |
| 11 | Temps de coupure du courant nominal | fois | 1000 | |
| 12 | Temps de coupure du courant assigné de court-circuit | 30 | ||
| 13 | Durée de vie mécanique | 10000 | ||
| 14 | Vitesse d'ouverture | MS | 1,2 ± 0,2 | |
| 15 | Vitesse de fermeture | 0,6 ± 0,2 | ||
| 16 | Heure de fermeture | MS | 25~60 | |
| 17 | Heure d'ouverture | 18~45 | ||
| 18 | Contacter le temps de rebond proche | ≤2 | ||
| 19 | Puissance nominale du moteur de stockage d'énergie | W | 40 | |
| 20 | Non simultanéité ouverture/fermeture triphasée | MS | ≤2 | |
| 21 | Résistance pour chaque boucle conductrice de phase | Corps de commutateur | μΩ | ≤80 |
| Débrancher la lame | Simple face ≤ 120, double face ≤ 200 | |||

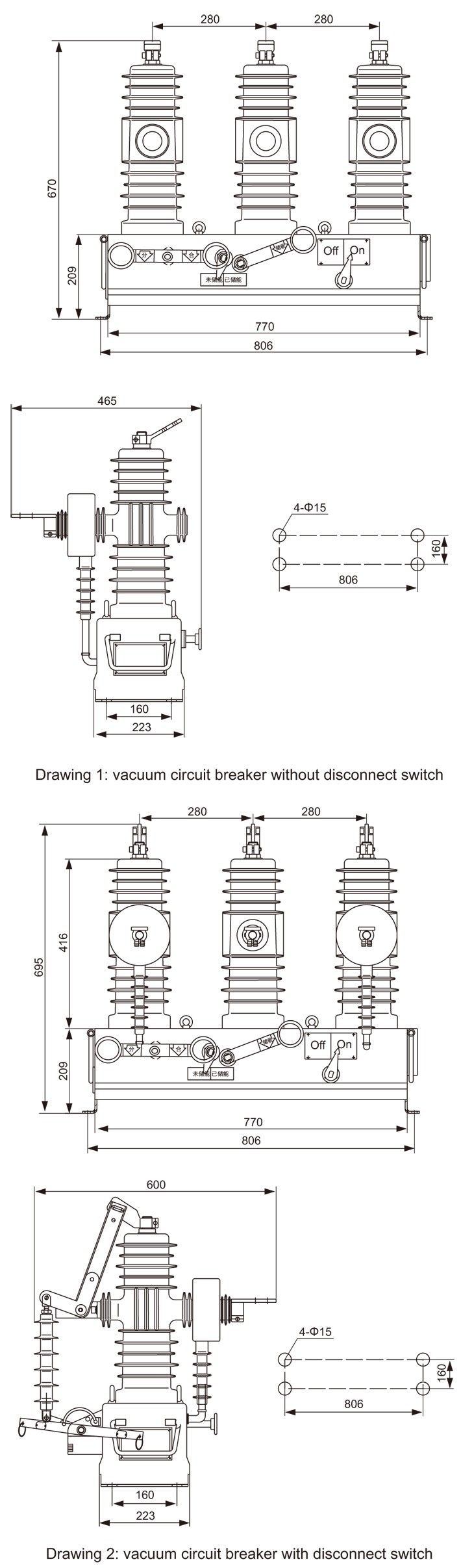

| 22 | Espacement phase à phase | mm | 280 ± 1,5 | |
| 23 | Poids net | kilos | 125 (isolateur simple) 、 150 (isolateur double) | |
