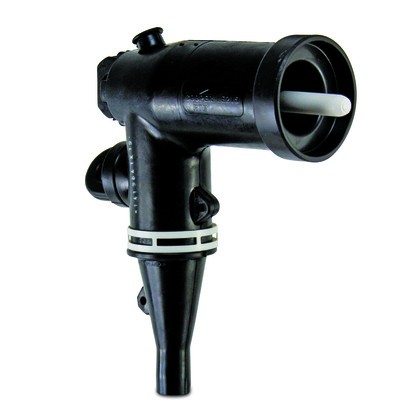

Connecteur coudé de rupture de charge 15KV 200A

Achat préféré - Welcome (Wenzhou) Electric Co., Ltd Connecteur coudé de déconnexion de charge 15 kV 200 A avec point de test

En tant que fabricant professionnel, Comewill souhaite vous fournir un connecteur coudé anti-charge 15KV 200A de haute qualité, doté d'une structure fiable et d'une forte adaptabilité, qui peut répondre aux exigences de connexion efficaces du système de distribution. Il s'agit d'un choix de haute qualité en matière d'approvisionnement en ingénierie énergétique qui allie sécurité et praticité.

CARACTÉRISTIQUES des composants

Blindage externe moulé : la coque a une épaisseur de 1/8 pouce et la gaine conductrice EPDM durcie au peroxyde est résistante à l'usure et fait partie intégrante de la conception sans charge.

Isolation EPDM : Procédé de durcissement au peroxyde, avec de bonnes caractéristiques de relaxation des contraintes, propice à assurer une longue durée de vie à des températures ambiantes élevées. Ce matériau est compatible avec toutes les isolations et blindages de câbles diélectriques solides.

Inserts conducteurs moulés : utilisés pour contrôler les contraintes électriques et fournir un blindage aux connecteurs à compression.

Œillet de commande : conçu pour permettre le fonctionnement marche-arrêt d'un outil à bâton chaud approprié lorsqu'il est sous tension (sous charge). Il est construit pour résister à une tension statique de 500 lb et à un moment de torsion de 10 pi-lb

Cosse à compression : elle répond à toutes les exigences de la norme ANSI C119.4 pour les connecteurs de type A.

Point de test : prend en charge l'installation d'indicateurs de circuit de défaut. Ce point sert également d'indicateur de présence de tension lorsqu'il est utilisé avec un équipement à haute impédance.

Entrée de câble : couche de caoutchouc semi-conductrice, utilisée pour étendre la couche de blindage de l'isolation du câble et contrôler la contrainte de tension interne ; son ajustement serré avec la surface d'isolation du câble garantit une ligne de fuite et une rigidité diélectrique suffisantes.

Languette de mise à la terre : Fournit un moyen de connecter les fils de drainage pour garantir des structures sans interférences.

Bande d'identification blanc-noir-blanc : Coude d'identification à fonctionnement en commutation triphasé et indice de fermeture sur défaut de 3 Ø.

Interface opérateur : utilisée pour correspondre à tout composant fabriqué selon les normes IEEE.

Anneau de verrouillage : sécurise le coude au produit correspondant. Lorsque la tension appliquée dépasse sa valeur initiale de désengagement de la rainure d'accouplement de l'insert de bague, l'interrupteur-sectionneur est déclenché pour obtenir une déconnexion rapide.

Sonde de coupure de charge : fabriquée en cuivre étamé pour assurer un chemin de courant fluide et prendre en charge un fonctionnement de commutation marche/arrêt de charge stable.

Description

Avantages et applications | Connecteur coudé de déconnexion de charge de fil d'enroulement

Points forts
La déconnexion et la commutation sécurisées de la charge du connecteur coudé de coupure de charge 15 KV 200 A peuvent être obtenues sans avoir recours à des outils externes, avec un fonctionnement pratique et efficace ;
Adopter une conception entièrement blindée et submersible pour assurer la sécurité des opérateurs sous tous les aspects ;
Le connecteur coudé de coupure de charge 15KV 200A peut être interchangeable avec d'autres connecteurs conformes à la norme IEEE 386, avec une forte compatibilité ;
Fournissez des accessoires en option, notamment des inserts de déconnexion de charge, des fiches isolées et des manchons de mise à la terre, pour répondre à divers besoins d'utilisation.

Scénarios applicables

Transformateurs et appareillage de commutation de type boîte
Système de tranchées de câbles souterrains
Poteau montant pour câbles de distribution (poteau vertical pour câbles de distribution)
Énergie éolienne, énergie solaire et systèmes de distribution industrielle
Ce connecteur coudé de coupure de charge 15KV 200A de qualité offre une solution sûre et efficace pour les systèmes de distribution moyenne tension modernes grâce à sa conception structurelle robuste et durable et ses performances stables et fiables.
