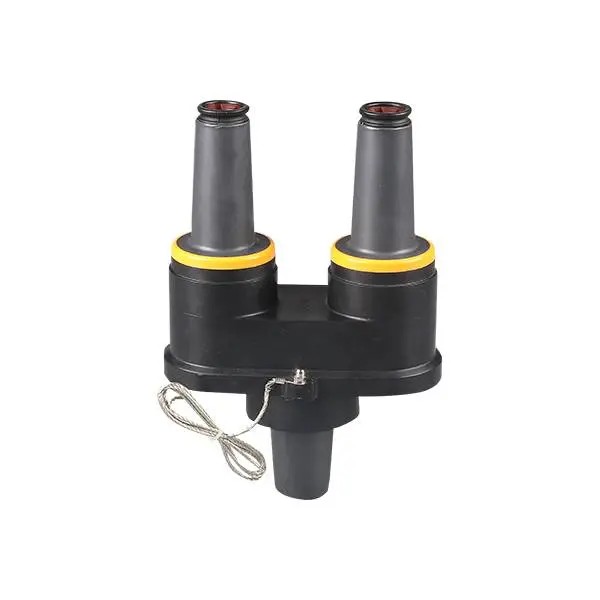

Insert de traversée rotatif 24KV 200A

Achetez un insert de traversée rotatif 24KV 200A auprès de Comewill, un fabricant et fournisseur chinois de confiance d'accessoires pour câbles moyenne tension. Conçu pour les systèmes de distribution 24 kV, cet insert de traversée rotatif permet une configuration à double traversée à partir d'un seul puits de traversée, permettant une conversion facile des transformateurs radiaux en systèmes d'alimentation traversante tout en ajoutant une protection contre les surtensions. Avec une installation brevetée à cliquet à limitation de couple, une isolation EPDM et une conception submersible entièrement blindée, Comewill propose des solutions de haute qualité, en gros, personnalisées et en stock pour une distribution d'énergie souterraine sûre et efficace.

Définition du produit

Un insert de traversée rotatif 24KV 200A est un accessoire de coupure de charge installé dans un puits de traversée universel sur des équipements tels que des transformateurs montés sur socle ou un appareillage de commutation. Il crée deux interfaces de coupure de charge de 200 A, permettant aux ingénieurs de connecter plusieurs câbles, d'installer des parafoudres ou de convertir des systèmes d'alimentation radiale en configurations d'alimentation traversante.

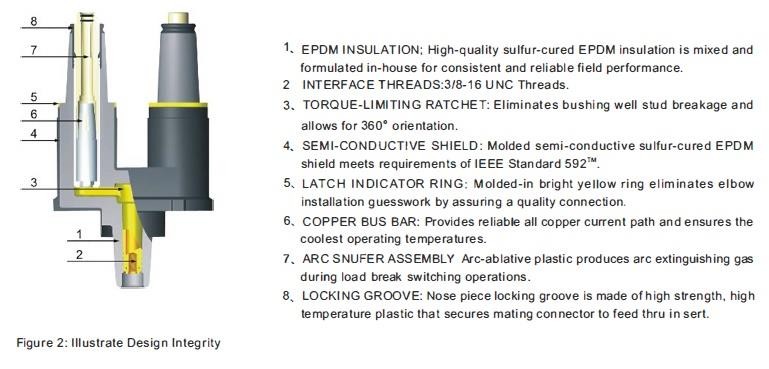

Caractéristiques techniques de base

1. Conception de traversée à double interface

L'insert permet deux interfaces de coupure de charge à partir d'un puits de traversée, ce qui facilite la conversion de transformateurs d'alimentation radiaux en transformateurs de passage ou l'ajout d'une protection parafoudre en série. Cela améliore considérablement la flexibilité du réseau.

2. Mécanisme à cliquet breveté limitant le couple

Une conception à cliquet à limitation de couple intégrée empêche les installateurs de trop serrer accidentellement les boulons du puits de bague. Lorsque le couple correct est atteint, le mécanisme produit un clic audible, garantissant une installation précise et sécurisée tout en réduisant le risque de dommages à l'équipement.

3. Positionnement rotatif à 360 °

Après l'installation, l'insert peut pivoter à 360 degrés, permettant aux ingénieurs de positionner les connecteurs en fonction des exigences d'acheminement des câbles. Cette fonctionnalité simplifie l'installation dans des compartiments de transformateur confinés.

4. Isolation EPDM de haute qualité

Le produit est moulé à partir de caoutchouc isolant et semi-conducteur EPDM durci au soufre, offrant une excellente isolation électrique, un contrôle des contraintes et une étanchéité environnementale. Lorsqu'il est utilisé avec des composants correspondants, il forme un système de connexion entièrement blindé et submersible.

5. Indicateur visuel d'installation

Un anneau indicateur de verrouillage jaune situé autour du collier de la bague offre une confirmation claire de l'installation. Lorsque l’anneau est entièrement recouvert par le connecteur coudé, la connexion est sécurisée. Si visible, des ajustements sont nécessaires. Cela améliore la précision et la sécurité de l’installation.

Installation

Aucun outil spécial n'est requis pour l'installation correcte de l'insert. Un insert nettoyé et lubrifié est simplement placé dans un puits de douille et tourné dans le sens des aiguilles d'une montre. Lorsque le cliquet limiteur de couple se relâche, produisant un clic audible, l'insert sera correctement installé et serré au couple correct. La rotation continue dans le sens des aiguilles d'une montre permet un positionnement complet à 360° pour répondre aux exigences de l'application. Pour retirer un insert hors tension, tournez-le simplement dans le sens inverse des aiguilles d'une montre.

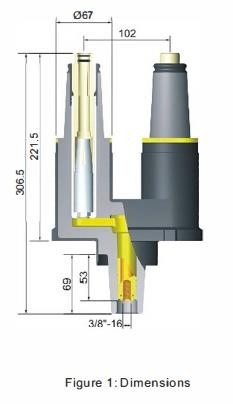

Description et dimensions

FAQ

 1. À quoi sert un insert de traversée rotatif 24KV 200A ?

Il est utilisé dans les systèmes de distribution moyenne tension pour créer deux interfaces de coupure de charge de 200 A à partir d'un puits de traversée, permettant les connexions de câbles, la conversion de traversée de transformateur et l'installation de parafoudres.

2. Où ce produit est-il généralement installé ?

Il est généralement installé dans des transformateurs montés sur socle, des appareillages de commutation souterrains et des armoires de distribution d'énergie au sein de réseaux de câbles souterrains.

3. Quels connecteurs sont compatibles avec cet insert ?

L'insert fonctionne avec des connecteurs coudés de coupure de charge de 200 A, des parafoudres coudés et des puits de traversée d'équipement de même tension nominale.

4. L'insert permet-il une utilisation souterraine ?

Oui. Avec une isolation EPDM et une conception submersible entièrement blindée, il fonctionne de manière fiable dans les environnements souterrains ou extérieurs.

5. Quel est l’avantage de la conception rotative ?

Le positionnement rotatif à 360° permet un acheminement flexible des câbles, facilitant ainsi l'installation dans des espaces limités de transformateur ou d'appareillage de commutation.

6. Qu'indique l'anneau indicateur jaune ?

Si l'anneau jaune est entièrement recouvert, le connecteur coudé est correctement installé. S'il est toujours visible, la connexion doit être ajustée.
