Transformateur de tension JSZV18-24R

Avec des années d'expérience dans la production de transformateur de tension JSZV18-24R, Welcome (Wenzhou) Electric Co., Ltd. peut fournir une large gamme de transformateur de tension intérieur de 0,72 à 40,5 kV. Notre transformateur a une conception de structure et des scénarios d'application particulièrement adaptés aux exigences des systèmes moyenne tension :

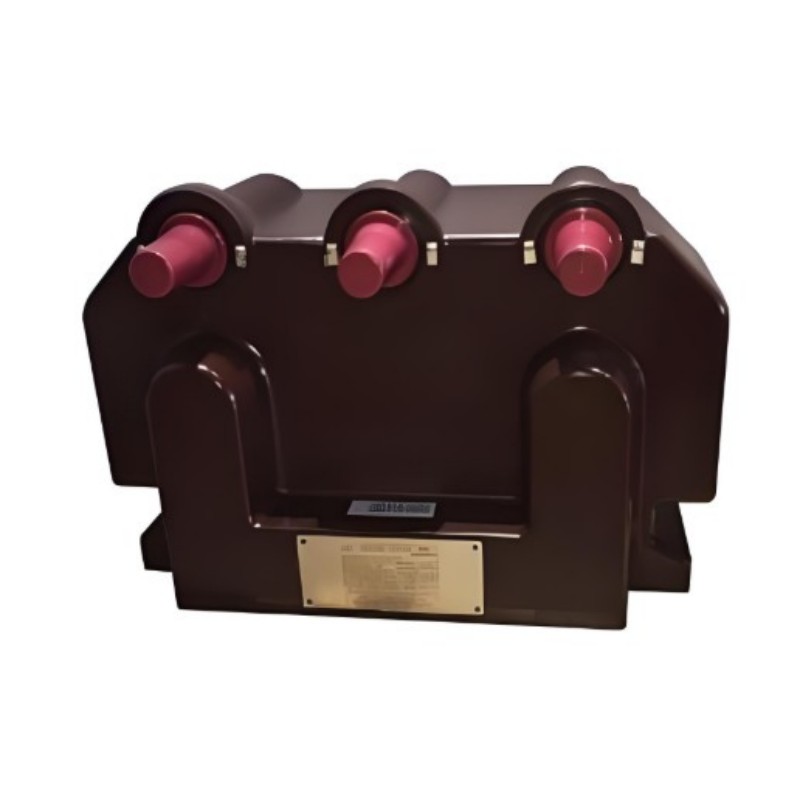

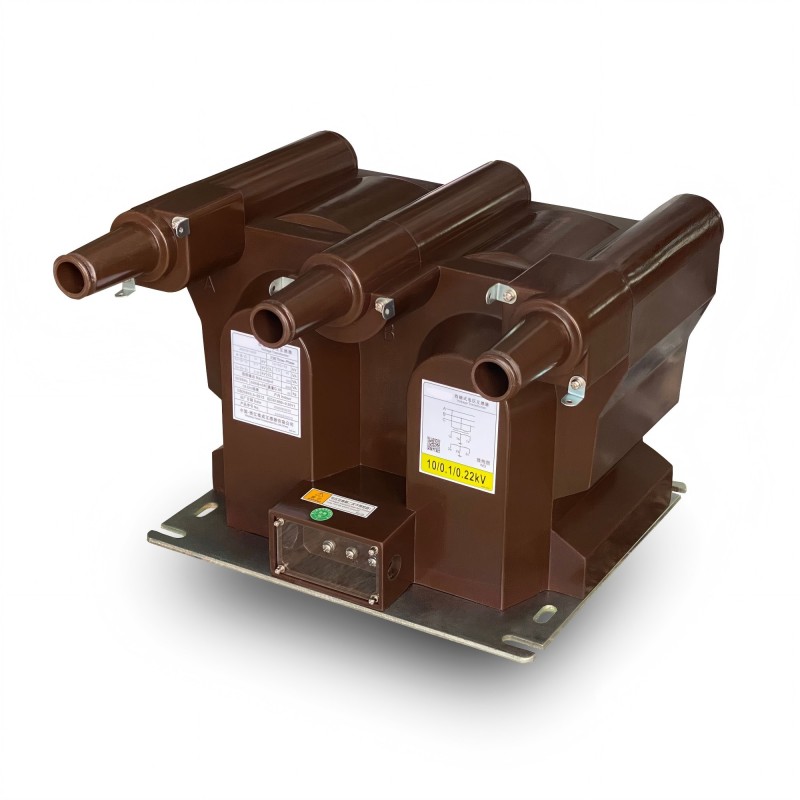

Ce transformateur adopte une structure d'isolation en résine époxy entièrement fermée, qui enveloppe l'enroulement primaire, l'enroulement secondaire et le noyau de fer circulaire à l'intérieur, et a la capacité de résister directement à la pollution et à l'humidité. Le produit est également équipé d'une fiche en forme de coude, qui améliore non seulement l'étanchéité environnementale, mais facilite également l'installation, et le câblage sur site ne nécessite pas beaucoup d'efforts.

Le transformateur de tension JSZV18-24R de qualité est spécialement conçu pour les scénarios intérieurs où le point neutre n'est pas mis à la terre. Qu'il s'agisse de mesurer un courant, de calculer de l'énergie électrique ou de protéger des relais, cela peut être d'une grande utilité. Capable de s'adapter à des fréquences de 50 Hz ou 60 Hz, capable de résister à une tension d'équipement jusqu'à 24 kV et d'effectuer une surveillance de la tension dans les systèmes électriques moyenne tension avec stabilité et précision, répondant pleinement aux exigences sur site.

Paramètre technique principal

1. Tension primaire nominale : 20 kV ou 22 kV en option, adaptée aux différentes exigences de tension des systèmes moyenne tension ;
2. Tension secondaire nominale : il existe trois spécifications : 100 V, 100/100 V et 100/220 V, qui peuvent être associées à différents câblages d'équipements secondaires ;
3. Tension nominale de l'enroulement de tension résiduelle : couvrant 100/√ 3 V, 110/√ 3 V, 115/√ 3 V, 120/√ 3 V, répondant à des exigences particulières telles que la protection de mise à la terre ;
4. Facteur de puissance de charge : cos Φ = 0,8 (hystérésis), conforme aux caractéristiques de charge des circuits secondaires conventionnels ;
5. Normes d'exécution : suivez soit IEC60044-2:2003, soit IEC61869-1&3, avec des performances et une qualité comparées aux normes internationales.

Autres paramètres techniques, veuillez voir comme suit :

Remarques : Sur demande, nous sommes heureux de fournir des transformateurs répondant à d'autres normes ou ayant des spécifications techniques non standard.

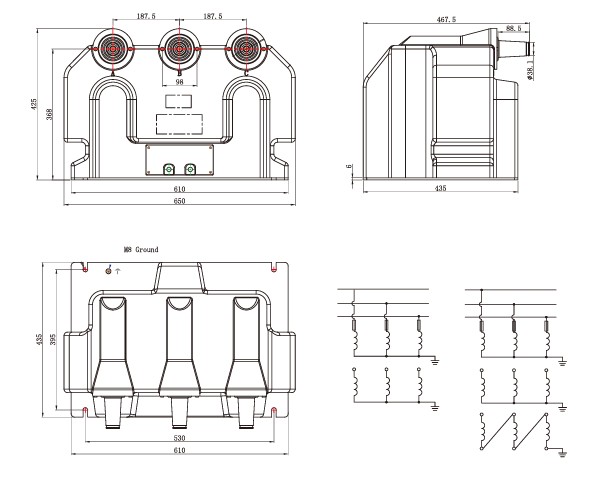

Dessin au trait

Principales fonctionnalités

Le transformateur de tension JSZV18-24R de Welcome (Wenzhou) Electric Co., Ltd, avec ses solides avantages en termes de performances, convient aux exigences du système moyenne tension. Les faits saillants spécifiques sont les suivants :

1. Large adaptabilité de tension
Évalué à 24 kV, le transformateur de tension JSZV18-24R gère des fluctuations de tension importantes, garantissant une surveillance stable et une sortie de signal précise pendant les transitoires ou la régulation du système.

2. Réponse rapide
Capture rapidement les changements de tension et transmet instantanément les signaux aux dispositifs de protection, permettant une élimination rapide des défauts et une fiabilité améliorée du système.

3. Faible perte d'hystérésis
Les matériaux magnétiques avancés et la conception optimisée réduisent les pertes d'énergie, améliorent l'efficacité, minimisent la génération de chaleur et prolongent la durée de vie.

Qu'il s'agisse d'un scénario avec des fluctuations de tension fréquentes ou d'un système moyenne tension avec des exigences en matière de vitesse de réponse et de consommation d'énergie, ce transformateur peut tenir le coup. Si vous souhaitez connaître les détails précis d'adaptation du scénario, dites-le directement !
