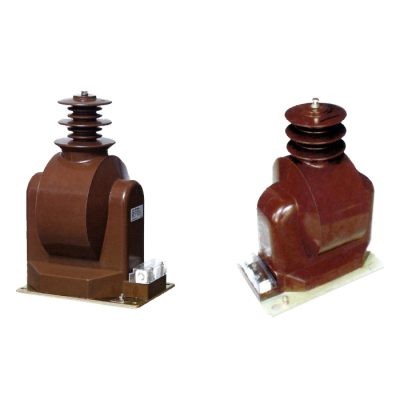

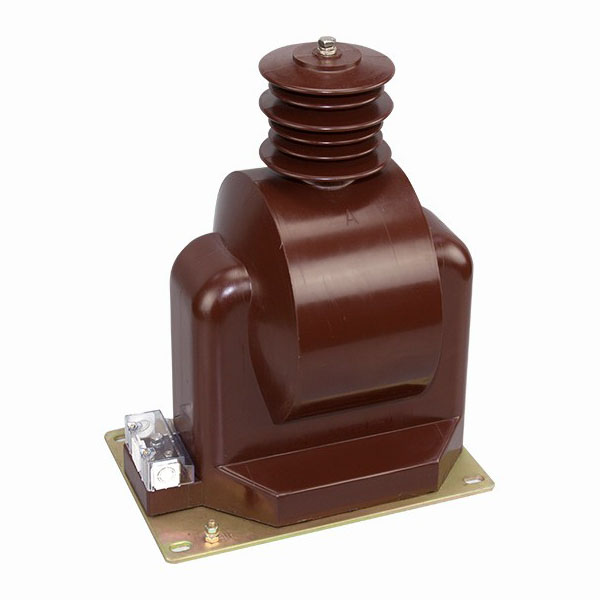

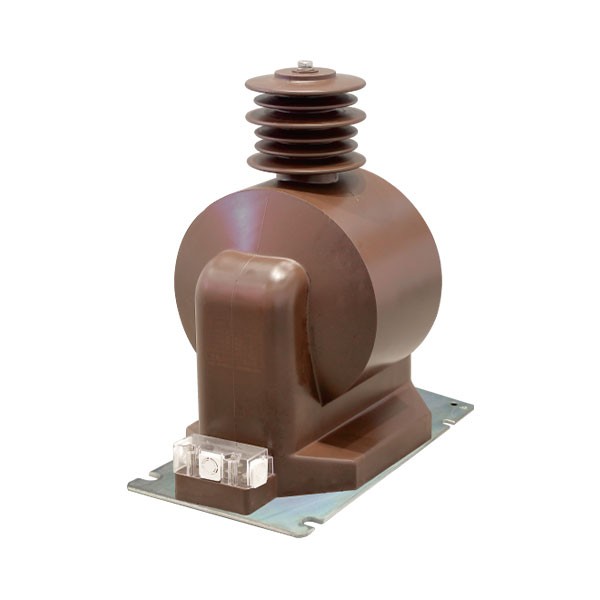

Transformateur de tension JDZX9-35D/290

Conçu avec une isolation en résine époxy et une structure extérieure entièrement fermée, le transformateur de tension JDZX9-35D/290 de qualité d'usine Comewill garantit une haute précision, une forte durabilité et une fiabilité à long terme. Il est largement utilisé dans la mesure de l'énergie, la surveillance de la tension et la protection des relais, ce qui en fait une solution idéale pour les réseaux électriques modernes et les applications industrielles.

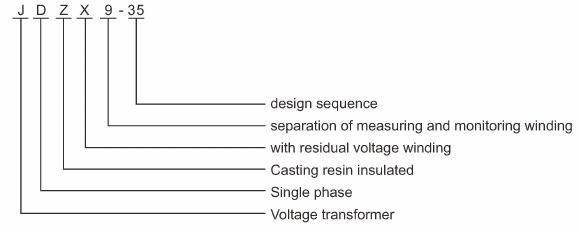

Désignation du type

Bienvenue au transformateur de tension JDZX9-35 de (Wenzhou) Electric Co., Ltd, le modèle contient des informations clés sur la structure et l'utilisation, qui peuvent être facilement démontées et comprises :

Le modèle JDZX9-35 représente les principales caractéristiques structurelles et fonctionnelles :

J – Transformateur de tension
D – Structure monophasée
Z – Isolation moulée en résine époxy
X – Avec enroulement de tension résiduelle (pour protection de mise à la terre)
9 – Numéro de séquence de conception
35 – Tension nominale : 35kV

Ce nom de modèle met directement en évidence les principaux attributs du transformateur de tension JDZX9-35D/290 : conçu spécifiquement pour les systèmes électriques moyenne tension, il adopte une isolation en résine coulée, une structure monophasée et peut également être équipé d'enroulements de tension résiduelle, correspondant parfaitement aux besoins d'utilisation des systèmes 35 kV.

Conditions de service

Pour garantir un fonctionnement stable à long terme, le transformateur de tension JDZX9-35D/290 doit être utilisé dans les conditions suivantes :
Installation : Utilisation en extérieur uniquement
Température ambiante :
Maximale : +40°C
Minimum : -25°C
Moyenne journalière ≤ 30°C
Altitude : ≤ 1000 m (conception personnalisée requise pour les altitudes plus élevées)
Niveau de pollution : Convient aux environnements de classe IV
Atmosphère : Exempt de poussières importantes ou de gaz corrosifs

Données techniques

Directives de personnalisation et d'utilisation

Comewill, en tant que fournisseur expérimenté de transformateurs de tension en Chine, propose des services de personnalisation flexibles :
Rapport de tension personnalisé et classe de précision disponibles
Des solutions sur mesure pour les exigences spécifiques du projet
Prise en charge des conceptions non standard
Notes d'utilisation :
Utilisez un seul rapport de tension à la fois pour une mesure précise
Évitez le fonctionnement simultané à plusieurs rapports
Fournissez des paramètres détaillés lors de la commande pour garantir les meilleures performances

Scénarios d'application

Le transformateur de tension JDZX9-35D/290 est largement utilisé dans :
Systèmes de réseaux électriques
Sous-stations
Distribution d'énergie industrielle
Systèmes de comptage d'énergie
Applications de protection des relais

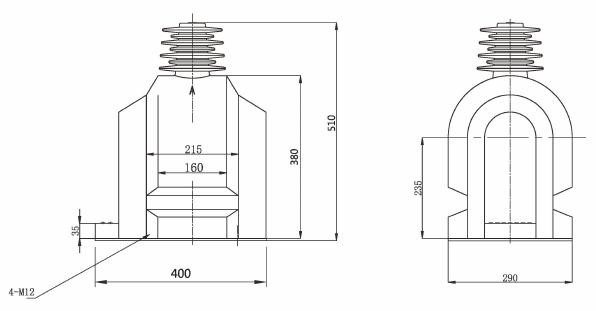

Aperçu et dimensions de l'installation

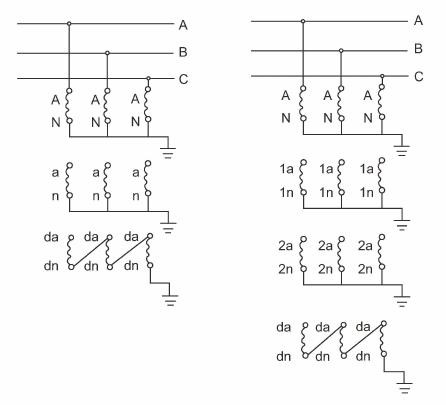

Principes de câblage pour les transformateurs de tension DZX9-35KV

Informations de commande

Pour vous assurer que le transformateur correspond parfaitement aux exigences de votre système, veuillez préciser :

Rapport de tension
Classe de précision
Sortie nominale
Exigences particulières (le cas échéant)

Pour des solutions personnalisées, l’équipe technique de Comewill est prête à fournir une assistance professionnelle de la conception à la livraison, garantissant un fonctionnement fiable et efficace de votre système électrique. Bienvenue à nous contacter et obtenir un devis dès maintenant !
