Transformateur de tension JDZ16-24R

Le transformateur de tension JDZ16-24R de Comewill Factory peut s'adapter à des fréquences de 50 Hz ou 60 Hz et prendre en charge des équipements avec un niveau de tension maximum de 24 kV, ce qui le rend particulièrement adapté à une utilisation dans les systèmes de distribution moyenne tension. Ce transformateur a des performances stables, une faible perte d'excitation du noyau et une grande distance de fuite d'isolation externe ; De plus, la conception ne nécessite pas d'entretien quotidien et peut résister même à des scénarios exigeant des exigences environnementales intérieures élevées, un fonctionnement précis à long terme et une durabilité.

Qu'est-ce qu'un transformateur de tension JDZ16-24R ?

Le transformateur de tension JDZ16-24R de Welcome (Wenzhou) Electric Co., Ltd. est un équipement d'intérieur entièrement moulé en résine époxy et à structure entièrement fermée qui peut mesurer la tension, calculer l'énergie électrique et effectuer une protection de relais pour les circuits CA monophasés et triphasés.

Paramètres du produit

Le transformateur de Welcome (Wenzhou) Electric Co., Ltd a des paramètres électriques de base clairs :

Tension de tenue maximale de l'équipement : 12kV
Tension primaire nominale : 11 kV
Tension secondaire nominale : en option 100/220 V, 110/220 V ou séparément 100 V ou 110 V, entièrement adaptée aux exigences de câblage des différents systèmes.

En termes de normes techniques, l'ensemble du processus suit la norme CEI 60044-2:2003 « Transformateurs d'instruments, partie 2 : Transformateurs de tension inductifs », et les performances et la qualité sont conformes aux normes internationales, il n'y a donc pas lieu de s'inquiéter de la non-conformité du kilométrage ou des problèmes de compatibilité.

Remarques : À la demande du client, nous sommes heureux de fournir des transformateurs conformes à d'autres normes ou présentant des spécifications techniques non standards.

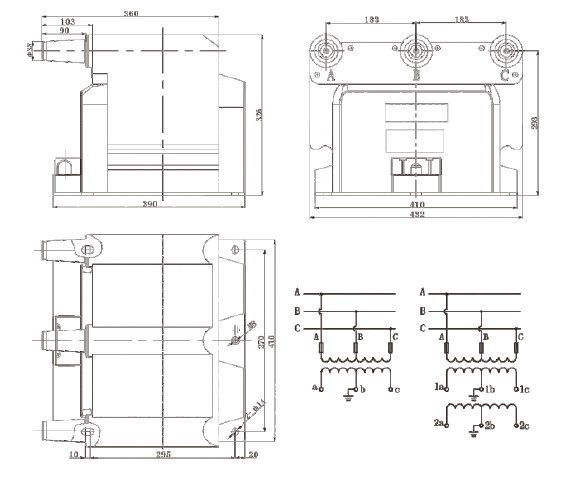

Dessin au trait

Principales fonctionnalités

Le transformateur de tension JDZ16-24R de Welcome (Wenzhou) Electric Co., Ltd peut tenir bon dans les systèmes moyenne tension de 24 kV grâce à ces trois points forts pratiques :

1. Livré avec un fusible, pas besoin de vous soucier de la protection contre les surtensions
Ce Transformateur de Tension JDZ16-24R intègre directement un fusible, spécialement conçu pour faire face aux situations de tension anormales. Si une surtension se produit soudainement dans le système 24 kV, le fusible peut immédiatement couper le circuit, protégeant le transformateur et empêchant l'équipement électrique connecté d'être grillé par la haute tension. Non seulement cela rend le système électrique plus sûr, mais cela prolonge également la durée de vie des transformateurs sans avoir besoin d’accessoires de protection supplémentaires.
2. Des mesures précises et des données fiables sont la clé de la tranquillité d'esprit
En interne, des composants de haute précision sont utilisés et la conception structurelle a été optimisée pour convertir de manière stable la haute tension de 24 kV du côté primaire en un signal basse tension du côté secondaire avec une erreur minimale. Qu'il s'agisse de mesurer les factures d'électricité, de surveiller la tension au quotidien ou de transmettre des signaux aux équipements de protection des relais, les valeurs mesurées sont très précises. Le système électrique fonctionne de manière stable et efficace, et il n'y aura aucune erreur de mesure et de diagnostic des pannes.

3. De petite taille, peu encombrant et facile à installer
La conception globale est compacte et occupe un très petit espace, spécialement adaptée aux scénarios restreints tels que les appareillages de commutation et les sous-stations, ce qui la rend facile à installer. Malgré sa petite taille, ses performances n’ont pas du tout diminué ; De plus, la conception compacte rend le transport et l'installation beaucoup plus pratiques, économisant ainsi de l'espace d'installation et réduisant les coûts de support.
