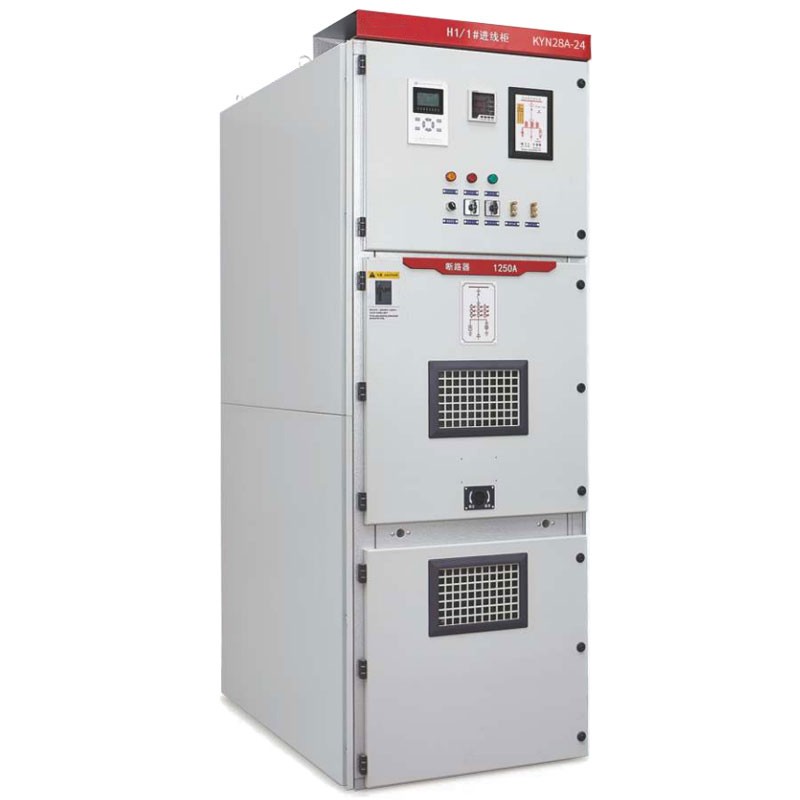

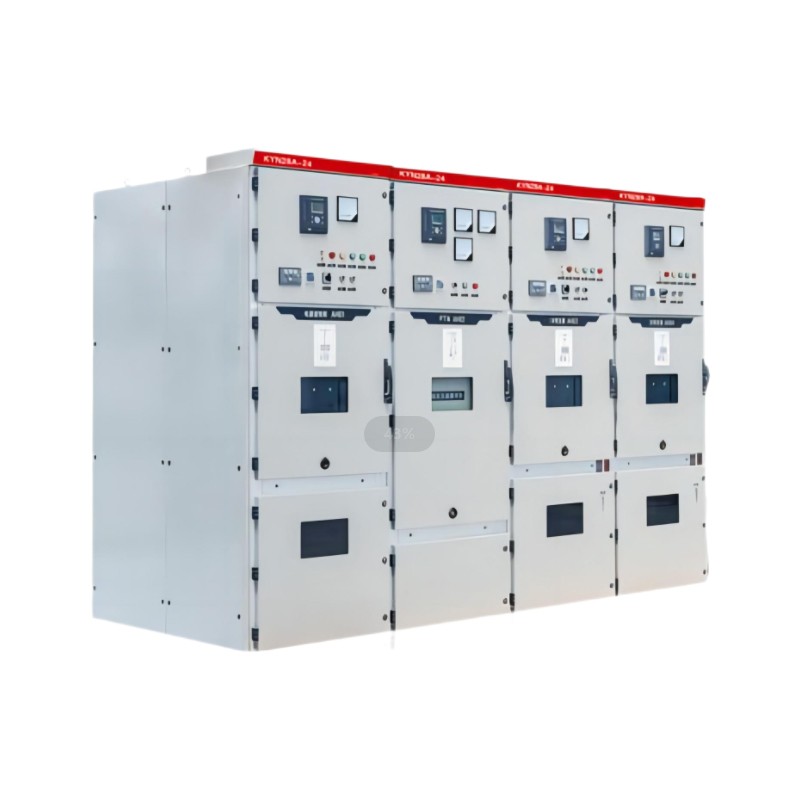

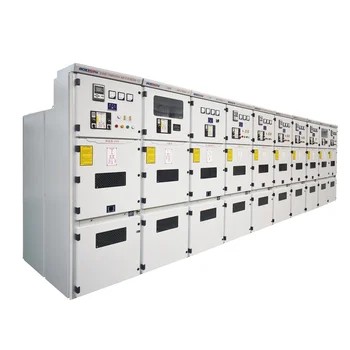

L'appareillage de commutation KYN28-24KV de haute qualité est proposé par le fabricant chinois Comewill. Il présente une conception de disjoncteur débrochable, une protection de verrouillage mécanique avancée « Anti-5 » et une compatibilité avec les principaux disjoncteurs à vide tels que le VS1-24 et ses équivalents mondiaux. Avec une installation flexible, une forte protection contre les arcs électriques et la prise en charge des systèmes de surveillance des réseaux intelligents, il est largement utilisé dans les sous-stations, les installations industrielles et les infrastructures énergétiques.
Cette unité de distribution tout-en-un fait le gros du travail dans les applications clés : centrales électriques (transmettant le jus des petits et moyens générateurs), sites industriels/miniers (gérant la distribution d'énergie sur site) et sous-stations secondaires de l'industrie électrique (contrôle, protection et surveillance du réseau). Et il est conçu pour cocher toutes les cases de conformité : conforme aux normes DL/T404, IEC298 et GB3906, vous n'êtes donc pas coincé avec du matériel non certifié.
La vraie victoire ici ? Son système de verrouillage à toute épreuve qui élimine les risques de sécurité. Il vous empêche de retirer le chariot du disjoncteur pendant qu'il est chargé, empêche les activations/désactivations accidentelles du disjoncteur, bloque la fermeture du disjoncteur si l'interrupteur de terre est activé, vous garde hors des compartiments sous tension par erreur et empêche l'interrupteur de terre de se déclencher accidentellement. Aucun raccourci en matière de sécurité, essentiel pour tout site.
Que vous achetiez pour une centrale électrique, un site industriel ou une sous-station, l'appareillage de commutation KYN28-24KV de Welcome (Wenzhou) Electric Co., Ltd est prêt pour l'approvisionnement en gros. Nous pouvons l’adapter à votre configuration exacte, afin que vous n’obligiez pas à une solution universelle.
Appareillage KYN28-24KV : conditions d'utilisation et caractéristiques
Restons simples : voici ce que vous devez savoir sur l'utilisation et la sélection de notre appareillage de commutation KYN28-24, directement pour vos appels d'approvisionnement.
Conditions normales d'utilisation
Cet équipement est conçu pour gérer les vibrations du site réel, alors voici les détails :
Plage de température : fonctionne de -15 ℃ à +40 ℃, aucun problème dans la plupart des endroits intérieurs.
Limites d'humidité : humidité moyenne quotidienne ≤95 % (pression de vapeur ≤2,2 kPa) ; moyenne mensuelle ≤90 % (pression de vapeur ≤1,8 kPa) – résiste même par temps humide.
Résistance aux tremblements de terre : résiste aux tremblements de terre de ≤ 8 degrés, avec des secousses horizontales de 0,3 g et verticales de 0,15 g – stable là où cela compte.
Tolérance à la saleté : convient aux endroits sales de niveau 3, résistant à la poussière ou à la crasse industrielle.
Détails d'installation : à l'intérieur uniquement, monté avec des boulons d'ancrage ou par soudage – facile à installer correctement.
Lorsque vous achetez cet appareillage de commutation, ces avantages comptent :
Loquet mécanique « Anti-5 » : Super fiable : réduit les risques de sécurité et facilite la maintenance (pas de réparations compliquées, juste un entretien simple).
Deux styles amovibles : options de roulement central et de roulement au sol : couvrent tous les besoins technologiques ou habitudes d'exploitation de votre site.
Couplage VCB flexible : fonctionne avec nos propres VCB Zn85-40.5/VS1-40.5 et des sélections mondiales comme VD4, VB2, 3AH d'autres marques – pas de verrouillage, utilisez les pièces en lesquelles vous avez confiance.
Que vous achetiez pour des installations industrielles intérieures ou des sous-stations secondaires, l'appareillage de commutation KYN28-24 de Welcome (Wenzhou) Electric Co., Ltd offre durabilité, sécurité et flexibilité. Nous l’avons préparé pour les commandes groupées et pouvons l’adapter aux besoins exacts de votre site.
| Article | Unité | Données | |
| Tension nominale | KV | 13,8, 15, 17,5, 20, 22, 24 | |
| Niveau d'isolation nominal | 1min.P.F. tension de tenue (phases à la terre/espaces) | KV | 50/60 |
| Tension de tenue aux chocs de foudre (phases à terre/espaces) | KV | 125/145 | |
| Fréquence nominale | Hz | 50/60 | |
| Courant nominal | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Courant de tenue de courte durée nominal (4s) | KA | 16, 20, 25, 31,5, 40, 50 | |
| Courant de tenue de crête nominal※ | KA | 40, 50, 63, 80, 100, 125 | |
| Classe de protection |
|
Boîtier : LP4X, IP2X (porte VCB ouverte) | |

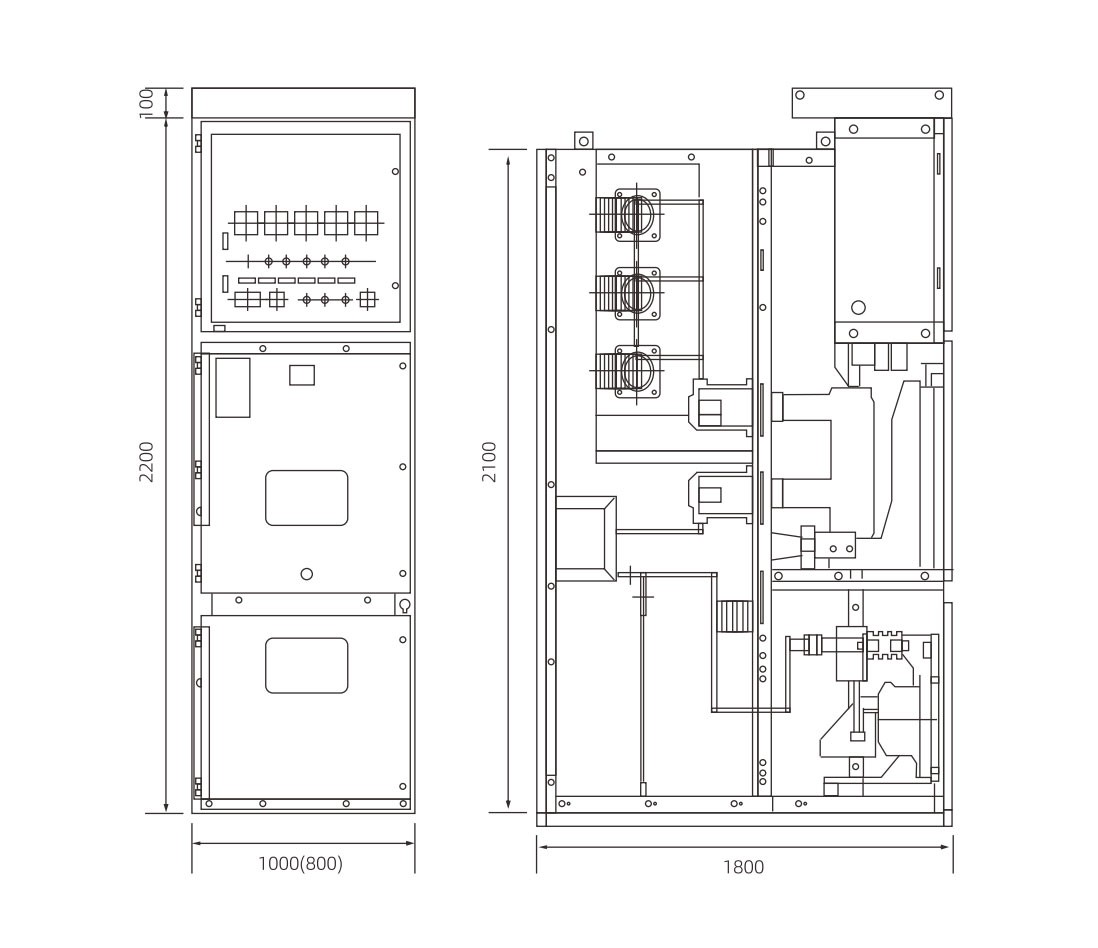

| Dimension du contour (largeur × profondeur × hauteur) | mm | 1000(800)×1800×2400 | |
| Poids | kilos | 840-1500 | |
| CONDITION | SPÉCIFICATION |
| Température ambiante | +15°C à +40°C (moy ≤35°C en 24h) |
| Altitude | ≤1000m |
| Humidité relative | Moyenne mensuelle ≤90 %, pression de vapeur ≤1,8 kPa |
| Poussière, fumée, gaz | Aucune pollution corrosive, inflammable ou conductrice |
| Vibrations / Mouvement du sol | Négligeable |
| Interférence électromagnétique | ≤1,6kV induit dans les circuits secondaires |
| ARTICLE | UNITÉ | DONNÉES |
| Tension nominale | kV | 24 |
| Fréquence nominale | Hz | 50/60 |
| Tension de tenue aux impulsions de foudre (phase, terre) | kV | 60 |
| Tension de tenue aux impulsions de foudre (isolateur) | kV | 79 |
| Tension de tenue à la fréquence de puissance (phase, terre) | kV | 125 |
| Tension de tenue à la fréquence industrielle (isolateur) | kV | 145 |
| Tension de tenue du circuit auxiliaire | V | 2000 |
| Courant nominal du disjoncteur | A | 630/1250/1600/2000/2500/3150 |
| Courant de coupure de court-circuit | kA | 20 / 31,5 |
| Courant de fermeture de court-circuit (crête) | kA | 50/80 |
| Courant de tenue de courte durée | kA | 20 / 31,5 |
| Courant de tenue de crête | kA | 50/80 |
| Tension du circuit auxiliaire | V | CA/CC 110/220 |
| Degré de protection | — | IP4X (IP2X avec porte ouverte) |
| Dimensions (L×P×H) | mm | 800×1810×2380 / 1000×1810×2380 |
| Poids | kilos | 840 ~ 1140 |
| ARTICLE | UNITÉ | DONNÉES |
| Tension nominale | kV | 24 |
| Résistance aux impulsions de foudre | kV | 60 |
| Tenue à la fréquence de puissance | kV | 125 |
| Fréquence nominale | Hz | 50/60 |
| Courant nominal | A | 630-3150 |
| Courant de coupure de court-circuit | kA | 20 / 31,5 |
| Courant de fermeture (crête) | kA | 50/80 |
| Courant de tenue de courte durée | kA | 20 / 31,5 |
| Courant de tenue de crête | kA | 50/80 |
| Rupture de banque de condensateurs (simple/dos à dos) | A | 630/400 |
| Briser les temps de fonctionnement | Fois | 50 |
| Durée de vie mécanique | Fois | 20 000 |
| Séquence de fonctionnement | — | O-0,3s-CO-180s-CO |
| ARTICLE | UNITÉ | DONNÉES |
| Tension de bobine (fermeture/déclenchement) | V | AC220, AC110, DC220, DC110 |
| Courant de bobine | A | 1,1A (220V), 3,1A (110V) |
| Puissance du moteur de stockage d’énergie | W | 80/100 |
| Temps de stockage d'énergie | s | ≤10 |
1. Qu'est-ce qui rend l'appareillage blindé KYN28-24KV meilleur que l'appareillage de commutation traditionnel de type fixe ?
L’appareillage fixe traditionnel signifie arrêter l’ensemble du système juste pour réparer ou remplacer des pièces – un véritable problème. Notre KYN28-24KV utilise une conception de chariot à bras amovible : vous pouvez isoler des composants, effectuer une maintenance ou échanger des pièces sans mettre l'ensemble de l'installation hors tension. En plus de cela, la construction métallique ajoute une protection contre les arcs électriques, assure la sécurité des opérateurs et vous permet de remplacer rapidement les unités internes, minimisant ainsi les temps d'arrêt, ce qui est énorme pour tout site qui ne peut pas se permettre des pannes.
2. Cet appareillage blindé peut-il être utilisé dans des sous-stations intelligentes ?
Absolument. Nous avons construit le KYN28-24KV avec une compatibilité parfaite avec les réseaux intelligents. Vous pouvez y ajouter des terminaux de contrôle à distance, des relais numériques et des systèmes SCADA, afin d'obtenir une surveillance en temps réel, des déclencheurs de protection instantanés et une communication transparente avec votre configuration de gestion de réseau. Il s'intègre parfaitement dans les constructions de sous-stations intelligentes modernes, sans problèmes de modernisation supplémentaires.
3. Pour quels environnements l'appareillage de commutation à revêtement métallique KYN28-24 est-il le mieux adapté ?
Il est conçu pour une utilisation en intérieur et brille dans les endroits qui nécessitent une distribution haute tension fiable avec une sécurité et une surveillance de haut niveau : sous-stations urbaines (alimentant les réseaux urbains), centrales électriques (alimentation électrique), sites miniers (installations industrielles difficiles) et grands bâtiments commerciaux (centres commerciaux, gratte-ciel). Partout où vous avez besoin d’un équipement solide, sûr et facile à surveiller, c’est celui-là.
Chez Welcome (Wenzhou) Electric Co., Ltd, nous avons conçu l'appareillage de commutation KYN28-24KV pour répondre aux vraies questions des acheteurs et des opérateurs : pas de superflu, juste des solutions qui fonctionnent pour vos projets.
