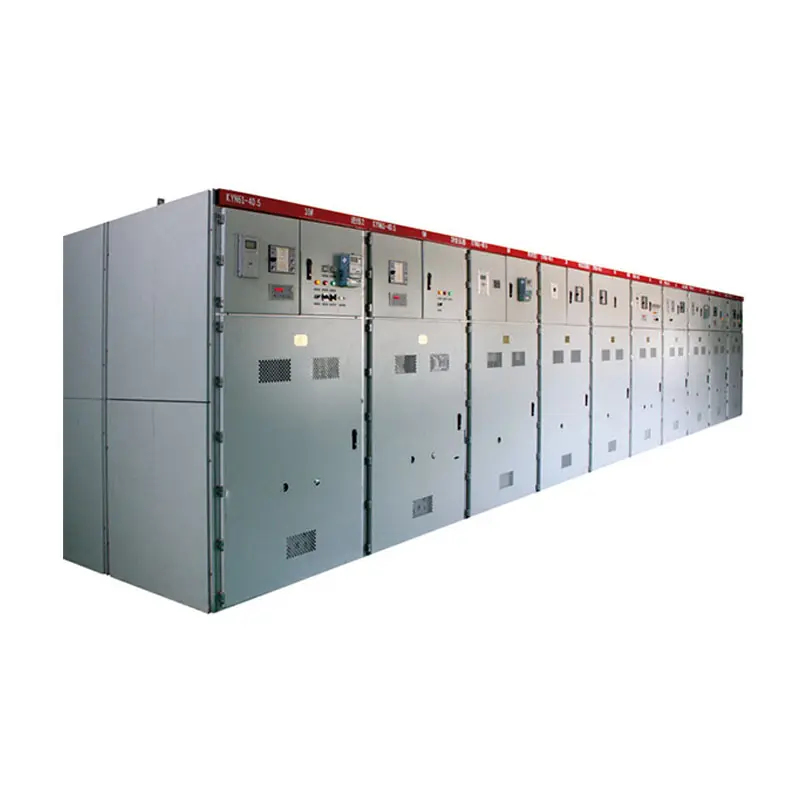

Appareillage de commutation KYN61-40,5KV

En tant que fabricant et fournisseur de confiance en Chine, Comewill fournit des appareillages de commutation KYN61-40,5KV de qualité pour les sous-stations, les centrales électriques et les installations industrielles nécessitant une distribution d'énergie sûre, efficace et continue. La construction robuste à revêtement métallique se démarque pour les configurations haute tension : elle garantit la sécurité de fonctionnement et la stabilité du système, même dans les environnements intérieurs exigeants. De plus, il répond à toutes les marques de conformité (conforme aux normes nationales et industrielles GB/T11022, GB3906 et DL404), vous achetez donc un équipement dont les performances, la fiabilité et la sécurité ont fait leurs preuves pour les applications intérieures moyenne tension.

Qu'il s'agisse d'équiper une nouvelle sous-station, de mettre à niveau le système de distribution d'une centrale électrique ou de s'approvisionner pour un site industriel, l'appareillage de commutation KYN61-40.5(Z) de Welcome (Wenzhou) Electric Co., Ltd est prêt pour un achat en gros. Nous pouvons également modifier les configurations pour les aligner sur vos besoins opérationnels exacts, sans compromis universels.

Signification du modèle

Conditions d'utilisation

Allons droit au but et voyons ce que cet appareillage de commutation KYN61-40,5 KV peut gérer : pas de jargon, juste des spécifications claires pour vos contrôles d'approvisionnement :

Conditions d'environnement d'exploitation

Température ambiante : atteint un maximum de +40 °C, descend jusqu'à -15 °C – fonctionne dans la plupart des climats intérieurs.

Règles d'humidité : moyenne quotidienne ≤95 %, moyenne mensuelle ≤90 % ; La pression de la vapeur d'eau atteint un maximum de 2,2 kPa par jour et de 1,8 kPa par mois – résiste même dans les endroits humides.

Altitude : Max 1 000 mètres au-dessus du niveau de la mer (au-delà, discutons-en).

Résistance aux tremblements de terre : résiste aux tremblements de terre de ≤ 8 degrés sur l'échelle de Richter – stable là où cela compte.

Qualité de l'air : nécessite un air exempt de gaz corrosifs/inflammables, d'excès de poussière, de vapeur d'eau ou de polluants lourds – empêche les pièces internes de s'user rapidement.

Vibration : le site d'installation ne peut pas subir de fortes secousses : protège les composants délicats.

Si les conditions de votre site vont au-delà de ce que décrit le GB3906 (comme une altitude plus élevée ou un air plus rigoureux), contactez simplement Welcome (Wenzhou) Electric Co., Ltd. Nous travaillerons avec vous pour trouver des arrangements spéciaux adaptés à votre projet.

Que vous achetiez pour une sous-station, une centrale électrique ou un site industriel, connaître les conditions d'utilisation de l'appareillage de commutation KYN61-40,5 KV vous aide à choisir un équipement qui dure, et nous sommes là pour nous assurer qu'il correspond parfaitement.

Paramètres KYN61-40.5

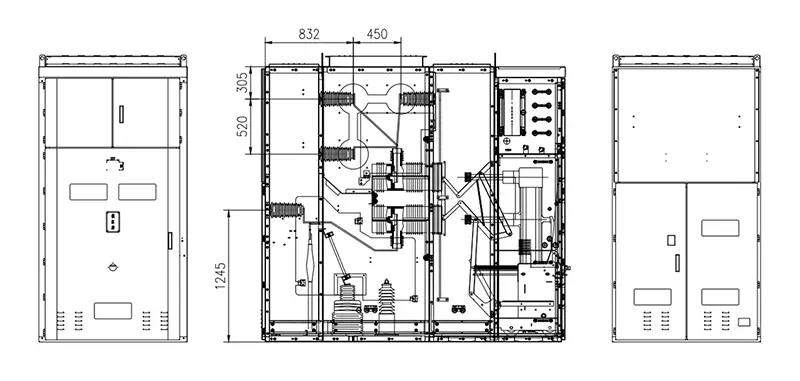

APERÇU ET DIMENSIONS D'INSTALLATION

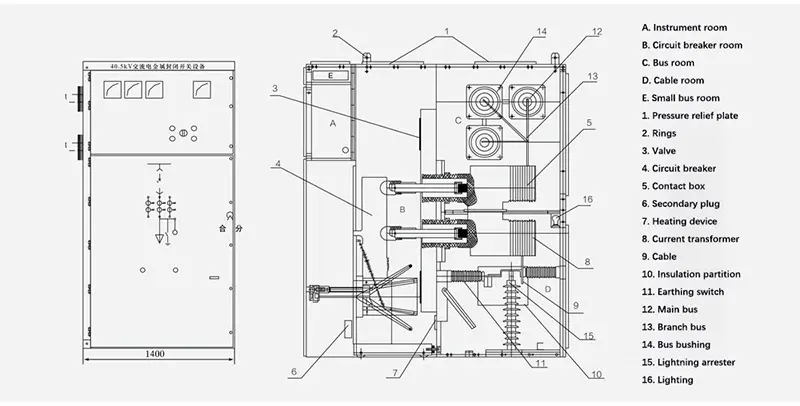

Schéma de structure de l'équipement

Principales caractéristiques

1. Conception intelligente d’armoires et de disjoncteurs

L'appareillage de commutation KYN61-40,5KV est construit avec une structure d'assemblage facile à assembler et à modifier si nécessaire. Le disjoncteur utilise une configuration de chariot à bras de type sol, il est donc stable mais toujours flexible pour la maintenance.

2. Isolation VCB de premier ordre

Nous avons installé ici un tout nouveau disjoncteur à vide à isolation composite. Ce n'est pas seulement fiable : remplacez-le facilement si vous en avez besoin, et il fonctionne bien avec d'autres composants (pas de problèmes de compatibilité pour votre équipe d'approvisionnement).

3. Fonctionnement fluide de la charrette à bras

Le cadre du chariot à bras est doté d'un mécanisme de propulsion à vis et écrou qui se déplace très facilement, sans soulever de charges lourdes. Et cela empêche les erreurs de fonctionnement de gâcher la structure de poussée, de sorte que vous ne subissez pas de dommages coûteux sur toute la ligne.

4. Fonctionnement porte fermée

Toutes les commandes fonctionnent même lorsque la porte de l’armoire est fermée : inutile de l’ouvrir pour modifier les paramètres. Bien plus sûr pour votre équipe et bien plus pratique au quotidien.

5. Serrure mécanique « Cinq Protections »

Des verrous mécaniques obligatoires relient l'interrupteur principal, le chariot et la porte de l'armoire, ce qui correspond à cette fonction de sécurité critique des « cinq protections ». Pas de basculement accidentel ni d’accès dangereux, point final.

6. Salle de câble spacieuse

La salle de câbles est suffisamment spacieuse pour raccorder plusieurs câbles : pas d'encombrement, pas de câblage compliqué. Parfait pour les sites qui ont besoin de s'étendre ou qui ont des configurations de câbles complexes.

7. Interrupteur de terre rapide

Livré avec un interrupteur de terre rapide pour les scénarios de mise à la terre et de court-circuit de ligne : répond en un éclair lorsque vous en avez besoin, ajoutant une couche de sécurité supplémentaire.

8. Indices de protection solides

La protection de la coque atteint IP3X (empêche la poussière et les petits objets d'entrer) et lorsque la porte de la pièce du chariot à bras est ouverte, elle reste IP2X, ce qui la rend résistante à tous les environnements intérieurs.

9. Conformité totale

Répond à toutes les normes clés : IEC62271-200, GB 3906-2006, DL/T 404-2007, ainsi que les références internationales IEC 298. Vous achetez donc du matériel certifié, fiable et conforme aux références mondiales.

Chez Welcome (Wenzhou) Electric Co., Ltd, ces caractéristiques ne sont pas de simples spécifications : elles sont conçues pour faciliter vos achats et vos opérations. Que vous achetiez en gros pour une sous-station ou que vous le personnalisiez pour un site industriel, cet appareillage offre sécurité, flexibilité et durabilité.

Appareillage intérieur : conditions de fonctionnement

Allons droit au but : voici ce que notre appareillage de commutation intérieur KYN61-40,5 KV gère, conformément aux normes CEI, pour vos besoins d'approvisionnement :

Température ambiante

Plafond à 40 ℃, la moyenne sur 24 heures reste inférieure à 35 ℃

Des plongées aussi basses que -5 ℃ (vous voulez -25 ℃ ? Il suffit de demander, nous pouvons le faire)

Altitude

Max 1000 mètres au-dessus du niveau de la mer

Si le prix de votre site est supérieur à cela, nous utiliserons un coefficient de déclassement : il vous suffit de nous contacter pour trier les détails.

Atmosphère et résistance aux séismes

Nécessite de l'air pur : pas de poussière, de fumée, de gaz/vapeurs corrosifs/inflammables ou de sel (empêche les pièces internes de se décomposer rapidement)

Résiste aux tremblements de terre de magnitude 8 et reste stable là où cela compte

Humidité

Humidité moyenne sur 24 heures ≤95 %

Humidité moyenne mensuelle ≤90 %

Pression de vapeur moyenne sur 24 heures ≤2,2 kPa

Pression de vapeur moyenne mensuelle ≤1,8 kPa
