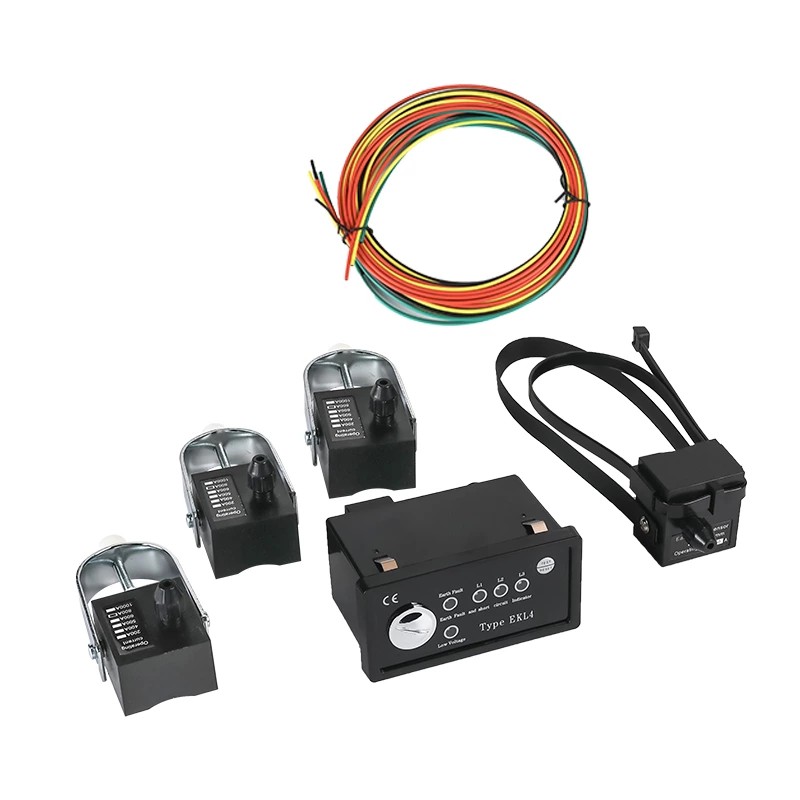

Indicateur de défaut de type de panneau EKL4

Alertes en temps réel pour les gros défauts : court-circuit et mise à la terre

La plus grande tâche de cet indicateur de défaut de type panneau EKL4 est de détecter rapidement les défauts majeurs et de nous crier immédiatement. C’est là qu’interviennent l’alarme de courant de court-circuit et l’alarme de mise à la terre : elles couvrent les deux dégâts les plus courants que vous rencontrerez sur les lignes à haute tension.

Commençons par l’alarme de courant de court-circuit. L’appareil dispose d’un capteur intégré collé à ces câbles haute tension 24h/24 et 7j/7, qui les surveille pendant leur fonctionnement. Avant l’expédition, nous pouvons définir le seuil de courant de court-circuit pour qu’il corresponde exactement aux besoins du système de l’utilisateur – pas de déchets universels ici. Une fois que le courant de ligne atteint ou dépasse ce nombre défini, le capteur de court-circuit envoie immédiatement un signal d'alarme à l'unité principale via la fibre optique. Honnêtement, la fibre optique est la voie à suivre : elle est super stable et n’est pas gâchée par les interférences. C’est un must pour les endroits extérieurs difficiles, comme les chantiers de construction où il y a toutes sortes de bruits électriques, ou les réseaux électriques ruraux éloignés où le temps est omniprésent. Lorsque l'unité principale reçoit ce signal, elle fait deux choses immédiatement : premièrement, elle allume le voyant d'alarme correspondant sur le panneau, afin que nous, les gens sur le terrain, puissions le voir en une fraction de seconde. Deuxièmement, il peut envoyer ce signal directement au système de contrôle principal central. Cela signifie que l'équipe de patrouille en ligne et les employés du bureau reçoivent l'alerte en même temps – sans décalage, ce qui réduit considérablement notre temps de réponse.

Ensuite, il y a l’alarme de mise à la terre – celle-ci n’est pas négociable, il n’y a pas deux façons de le faire. L'indicateur de défaut de type panneau EKL4 arrête les risques de choc électrique et empêche le système de griller en raison de défauts de mise à la terre. Le système utilise des capteurs de mise à la terre spéciaux pour surveiller le courant de mise à la terre des câbles de l’utilisateur. Tout comme le seuil de court-circuit, la valeur de déclenchement de l'alarme de mise à la terre peut être modifiée avant la livraison pour s'adapter aux besoins de l'utilisateur. Lorsque le courant dans le circuit de mise à la terre atteint ou dépasse cette valeur définie, le capteur de mise à la terre envoie une alarme à l'unité principale. L'unité principale allume alors le voyant d'alarme droit et peut également envoyer le signal au système de contrôle principal. Cette fonction est une bouée de sauvetage dans les réseaux de distribution d’énergie urbains, où tous les câbles sont entassés comme des sardines. Les défauts de mise à la terre ici sont extrêmement dangereux si vous ne les détectez pas rapidement, et cette alarme est notre première ligne de défense.

Options de réinitialisation flexibles : pas de soucis supplémentaires pour les équipes de maintenance

Une fois l’alarme déclenchée, la fonction de réinitialisation est conçue pour être aussi simple que possible pour nos équipes sur site. Il existe deux options – automatique et manuelle – pour s'adapter à toutes les situations dans lesquelles nous nous trouvons. Tout d’abord, la réinitialisation automatique. Soyons honnêtes : les équipes de maintenance sont presque toujours submergées par un million de choses à la fois. Si l'indicateur déclenche une alarme mais que nous ne parvenons pas à le réinitialiser manuellement dans les 8 heures, l'appareil se réinitialise automatiquement. C’est un gain de temps considérable, notamment pour les équipes qui doivent parcourir de grandes étendues de lignes électriques. Vous n’avez pas besoin d’envoyer quelqu’un se rendre dans un endroit éloigné et difficile d’accès simplement pour appuyer sur un bouton de réinitialisation une fois le problème résolu : l’appareil s’en charge tout seul.

Ensuite, il y a la réinitialisation manuelle. Si nous réparons le problème rapidement et souhaitons effacer l'alarme immédiatement, tout ce que nous avons à faire est d'appuyer sur le bouton d'effacement sur le panneau de l'unité principale. Cette réinitialisation immédiate maintient l’état du système clair et net, afin que nous ne soyons pas confondus avec de nouvelles alarmes ultérieurement. C'est très simple à faire : aucun outil spécial, aucun savoir-faire technique sophistiqué n'est nécessaire. Parfait pour nous, les gens sur le terrain qui devons continuer à avancer et faire le travail efficacement.

Fonction d'auto-test : assurez-vous qu'elle fonctionne lorsque nous en avons le plus besoin

Un appareil n’est bon que s’il fonctionne lorsqu’un défaut survient. C’est pourquoi la fonction d’autotest est si cruciale. Cela nous permet de vérifier si la chose fonctionne correctement sans avoir à sortir toutes sortes d’équipements de test compliqués. Tout ce que vous avez à faire est d'appuyer et de maintenir enfoncé le bouton d'effacement du panneau pendant 2 secondes, et il passe en mode auto-test. Si tous les voyants de défaut de type de panneau EKL4 sur le panneau commencent à clignoter, cela signifie que chaque partie de l'appareil fonctionne comme elle le devrait. Nous recommandons toujours d’effectuer cette vérification régulièrement, en particulier avant les périodes de pointe de puissance, comme l’été lorsque tout le monde fonctionne avec le courant alternatif ou l’hiver lorsque les chauffages fonctionnent, ou après des intempéries comme des averses de pluie ou des tempêtes de neige qui peuvent endommager l’équipement. Il s’agit d’une vérification rapide qui nous procure une tranquillité d’esprit, sachant que l’indicateur détectera les défauts lorsqu’ils apparaîtront. Ceci est particulièrement important dans les endroits critiques, comme les réseaux électriques des hôpitaux où les pannes de courant peuvent être mortelles, ou les lignes de production industrielles où les temps d’arrêt coûtent une fortune – si l’appareil tombe en panne, les pertes sont énormes.

Alarme de batterie faible : évitez les arrêts inattendus

L’alarme de batterie faible (basse tension) est facile à ignorer, mais elle est essentielle pour que l’appareil continue de fonctionner sans arrêt. De nombreux indicateurs de panne fonctionnent sur piles, en particulier dans les zones où vous ne pouvez pas facilement accéder à l’électricité. Cette fonction surveille le niveau de la batterie en temps réel. Lorsque la tension de la batterie chute trop bas, l'appareil déclenche une alarme de batterie faible, généralement avec un voyant spécifique sur le panneau. Cela nous laisse suffisamment de temps pour remplacer la batterie avant que l'appareil ne meure de manière inattendue. Imaginez si l’appareil s’arrête parce que la batterie est morte et qu’un défaut manque – cela pourrait entraîner de longues pannes de courant, voire des risques pour la sécurité. Cette fonction nous évite ces tracas, en particulier dans les zones reculées où conduire simplement pour vérifier le niveau de la batterie prend une éternité.

Comment toutes ces fonctions fonctionnent ensemble dans un travail réel

Aucune de ces fonctions ne fonctionne seule : elles s'associent toutes pour rendre la maintenance des lignes électriques plus facile et plus sûre. Prenons l’exemple d’un réseau de câbles souterrain urbain. Si un défaut de mise à la terre se produit, le capteur de mise à la terre le détecte immédiatement et envoie une alarme à l'unité principale. L'unité principale nous alerte alors à la fois sur le terrain et au centre de contrôle. Nous trouvons le défaut, le réparons, puis appuyons sur le bouton de réinitialisation manuelle pour effacer l'alarme. Avant de faire nos valises et de partir, nous effectuons un auto-test rapide pour nous assurer que l’appareil fonctionne toujours. Si on oublie de le réinitialiser, la réinitialisation automatique se déclenche au bout de 8 heures, donc ce n'est pas grave. Et si la batterie est faible, l’alarme de batterie faible nous indique qu’il faut la remplacer la prochaine fois que nous sommes dans la région. Ce flux de travail fluide couvre chaque étape de la gestion d'un défaut, nous faisant gagner du temps et réduisant les erreurs humaines stupides.

PARAMÈTRE TECHNIQUE
