Indicateur de défaut aérien rétractable Localisateur de mise à la terre JDX

En tant que fabricant professionnel en Chine, l'indicateur de défaut aérien rétractable de haute qualité JDX Grounding Locator de Comewill utilise l'induction électromagnétique sans contact comme principe de détection, fournissant une indication visuelle claire d'un défaut de court-circuit grâce à un panneau rouge rabattable. La coque de l'appareil est traitée avec des matériaux anti-âge et l'écran utilise des matériaux fluorescents, garantissant une visibilité claire même la nuit. Pour les clients nécessitant un inventaire constant ou des paramètres personnalisés, ce produit de haute qualité est fourni directement depuis l'usine à un prix compétitif, aidant ainsi les équipes de maintenance à réduire le temps de localisation des pannes.

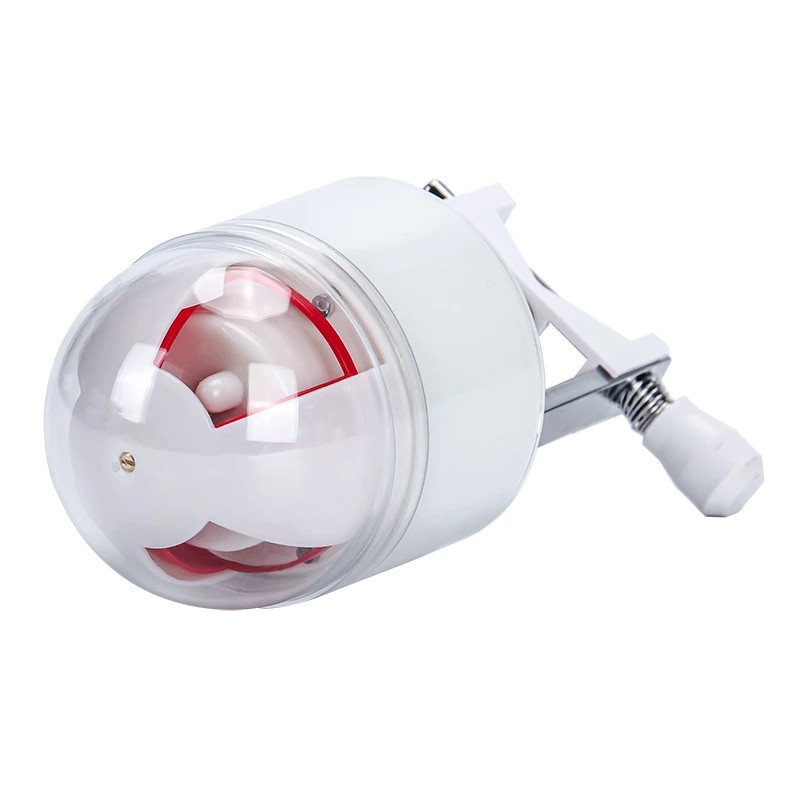

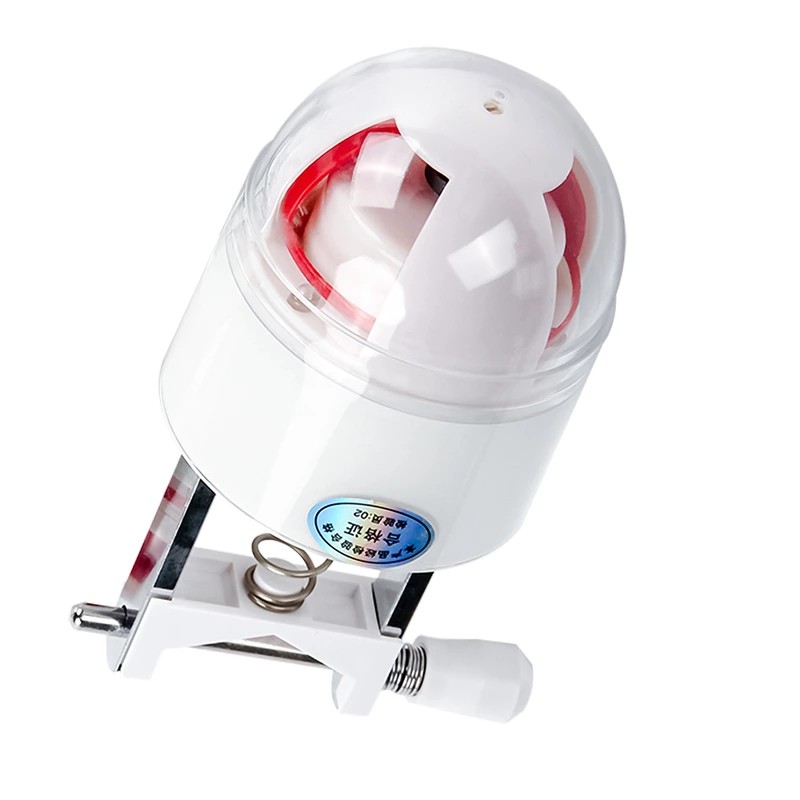

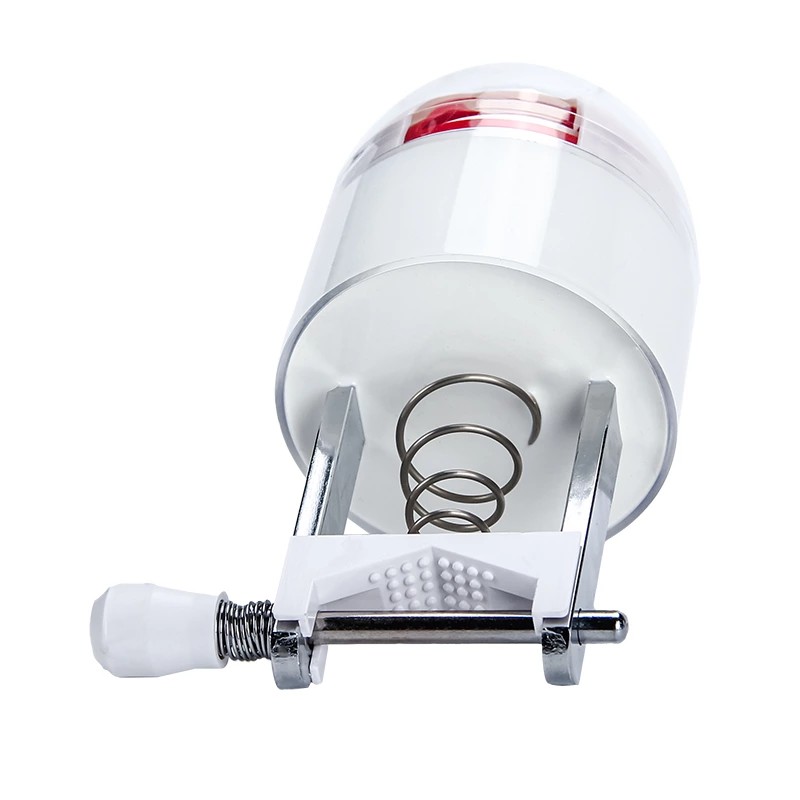

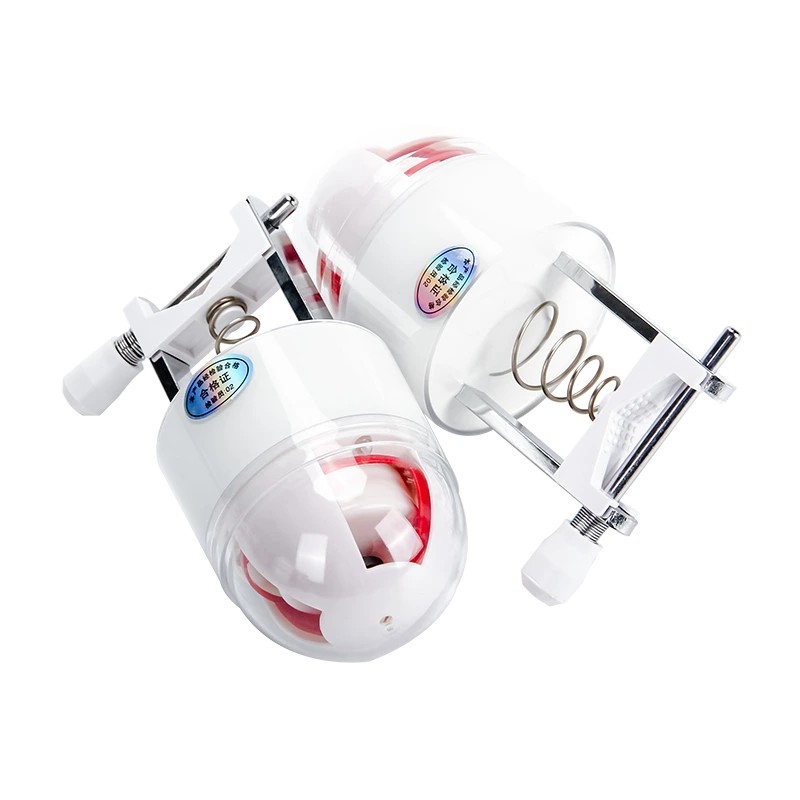

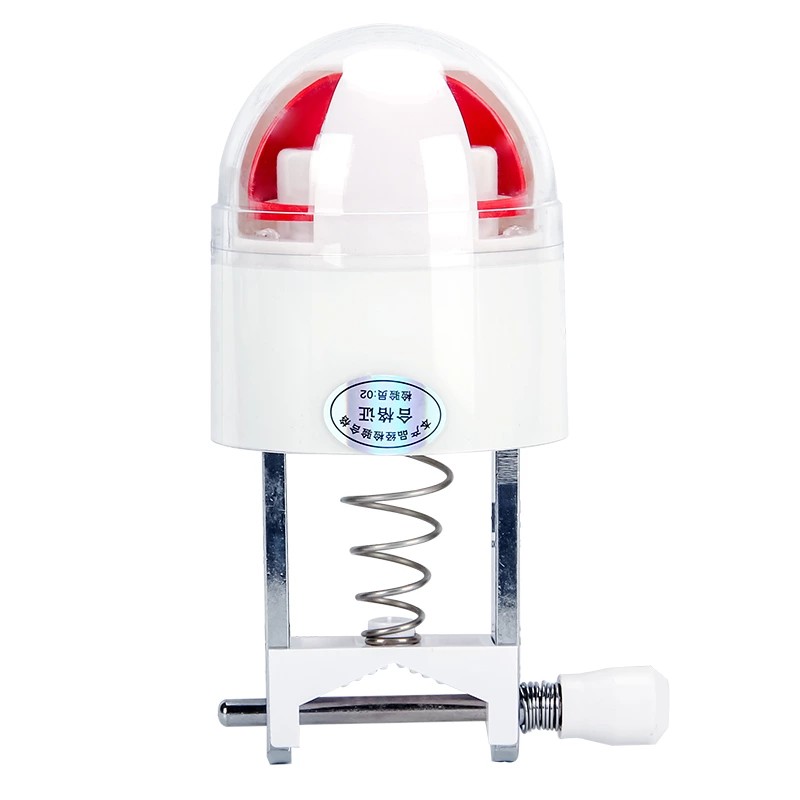

L'indicateur de défaut aérien rétractable JDX Grounding Locator est un dispositif de localisation de défaut développé par Comewill pour les lignes aériennes de distribution d'énergie. Cet appareil surveille les changements de courant de ligne par induction électromagnétique. Lorsqu'un défaut de court-circuit se produit, il active un mécanisme mécanique de basculement pour afficher un indicateur de défaut rouge. Sa structure utilise un processus de moulage monobloc combiné à une technologie de traitement de nano-surface, lui conférant des propriétés antisalissure et anti-vieillissement, ce qui la rend adaptée à un fonctionnement à long terme dans les lignes aériennes extérieures.

Principe de fonctionnement de base

1. Logique de détection de défauts

L'indicateur de défaut aérien rétractable JDX Grounding Locator détecte les défauts en fonction du changement soudain de courant lors d'un court-circuit. Lorsqu'un défaut de court-circuit se produit, le courant de défaut traverse le point d'installation. L'élément de détection de courant à l'intérieur de l'appareil détecte le changement soudain de courant et simultanément, les actions de protection ultérieures provoquent une perte d'alimentation de la ligne. Ces deux conditions constituent ensemble la base de l’action.

L'indicateur de défaut JDX, installé sur la ligne aérienne, fonctionne en détectant le courant de ligne par induction électromagnétique. Dans des conditions de fonctionnement normales, l'appareil est en mode veille à faible consommation ; lorsqu'un courant de court-circuit le traverse, le signal induit dépasse un seuil prédéfini, déclenchant le mécanisme d'entraînement.

2. Méthode de localisation des défauts

Lors des inspections réelles, plusieurs indicateurs JDX sont installés à intervalles réguliers le long de la ligne. Lorsqu'un défaut se produit, tous les indicateurs du côté alimentation jusqu'au point de défaut deviennent rouges, tandis que les indicateurs derrière le point de défaut restent blancs. Les inspecteurs doivent uniquement observer l’état des indicateurs le long du parcours ; la section entre le dernier indicateur rouge et le premier indicateur blanc est l'emplacement du défaut. Cette méthode réduit la charge de travail des inspections complètes traditionnelles aux contrôles de sections locales, améliorant ainsi considérablement l'efficacité de la localisation des défauts.

3. Mécanisme de réinitialisation

Une fois le défaut résolu et l'alimentation rétablie, l'équipement se réinitialise automatiquement après un temps prédéfini. L'indicateur de défaut aérien rétractable JDX Grounding Locator offre des temps de réinitialisation sélectionnables de 6, 12, 24 et 36 heures pour s'adapter aux besoins opérationnels des différentes lignes, éliminant ainsi le besoin de réinitialisation manuelle par le personnel grimpant sur le poteau.

Structure du produit et caractéristiques des matériaux

1. Matériau de la coque

L'indicateur de défaut aérien rétractable JDX localisateur de mise à la terre est moulé en une seule pièce à l'aide de matériaux aérospatiaux à haute résistance et de nanotechnologies. La coque possède les caractéristiques suivantes :

Haute transparence : facilite l'observation de l'état interne du retournement

Résistance aux taches : La saleté n’adhère pas facilement à la surface

Résistance au vieillissement : ne devient pas cassant en cas d’exposition prolongée au soleil extérieur

Sans entretien : ne nécessite aucun entretien supplémentaire pendant sa durée de vie prévue

2. Composition des composants de base

3. Méthode d'affichage

L'indicateur de défaut aérien rétractable JDX Grounding Locator utilise un affichage mécanique rabattable. Il est blanc en fonctionnement normal et devient rouge lorsqu'il est relevé pour indiquer un défaut. Le côté rouge est recouvert d'un matériau fluorescent, ce qui le rend très visible à la lumière naturelle du jour et toujours identifiable la nuit ou dans des conditions de faible luminosité. En tant que fabricant, Comewill donne la priorité à la résistance aux intempéries dans sa sélection de matériaux d'affichage, garantissant que les composants rotatifs ne se décolorent pas ou ne se déforment pas sous une exposition prolongée aux UV.

Scénarios d'installation et méthodes de détection : sûrs et polyvalents

Ces indicateurs sont assez flexibles quant à la direction qu’ils peuvent prendre. Nous les installons sur les lignes aériennes (celles des poteaux électriques), les câbles aériens, les câbles souterrains (ceux enfouis sous les villes) et même sur les jeux de barres à l’intérieur des armoires de distribution. Fondamentalement, n'importe où des défauts de court-circuit peuvent apparaître dans le système de distribution.
Parce qu’ils sont utilisés dans de nombreux endroits différents, leurs méthodes de détection sont conçues pour être sûres : aucun contact direct avec des pièces sous tension. Pour la détection de tension, ils détectent le gradient de potentiel du champ électrique spatial autour de la ligne. Pour la détection du courant, ils utilisent l’induction électromagnétique – un peu comme le fonctionne un transformateur. Cette conception sans contact change la donne : elle protège l'appareil (et nous) de la haute tension et facilite grandement l'installation. Nous n’avons pas besoin de couper la ligne ou de couper l’alimentation pour les monter : il suffit de les fixer et c’est parti.

PRINCIPE OPÉRATIONNEL

Principe de détection des courts-circuits :

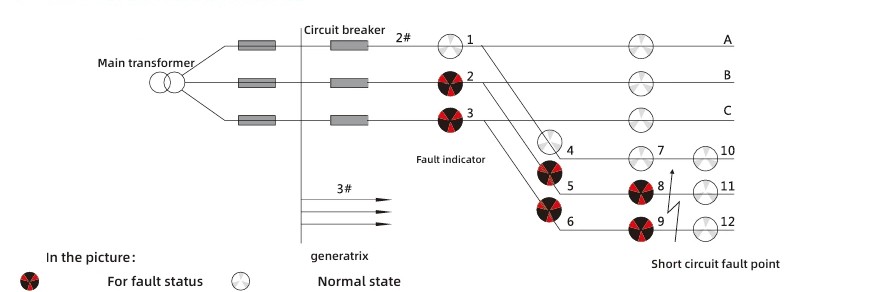

Sur la base des caractéristiques des phénomènes de court-circuit, le changement soudain de courant lors d'un court-circuit accompagné d'une panne de courant du dispositif de protection est utilisé comme critère d'action. La méthode d'interprétation du diagramme d'indication de défaut est la suivante : Lorsque les voyants 2, 5 et 8 de la phase A de la ligne 2, aucun voyant sur la phase B, les voyants 3, 6 et 9 de la phase C deviennent tous rouges, tandis que les voyants 11 et 12 restent blancs, il peut être déterminé qu'un défaut de court-circuit s'est produit à ce point de la ligne sortante.

PARAMÈTRE TECHNIQUE
