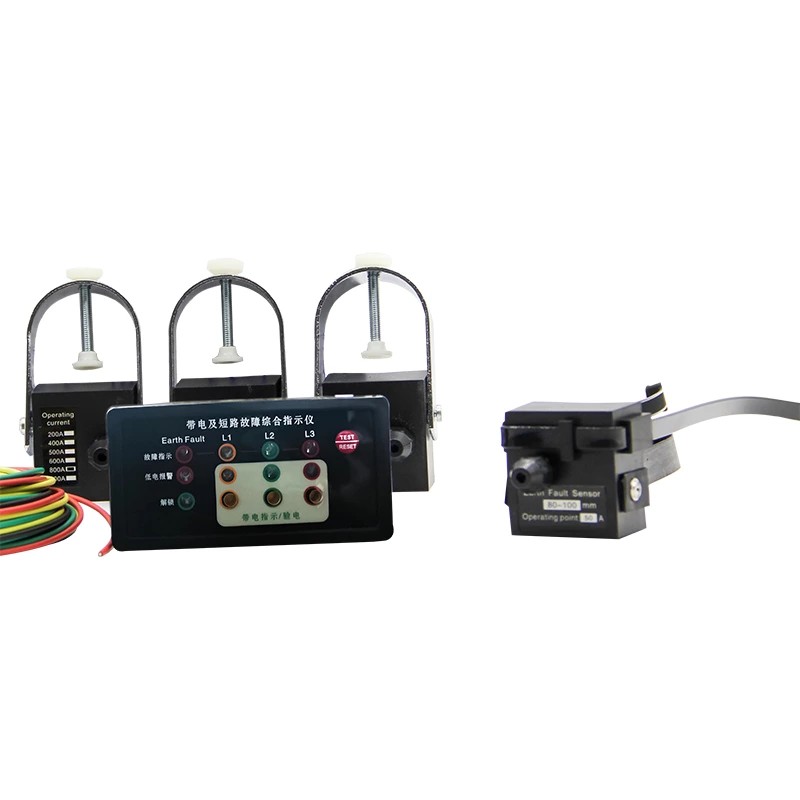

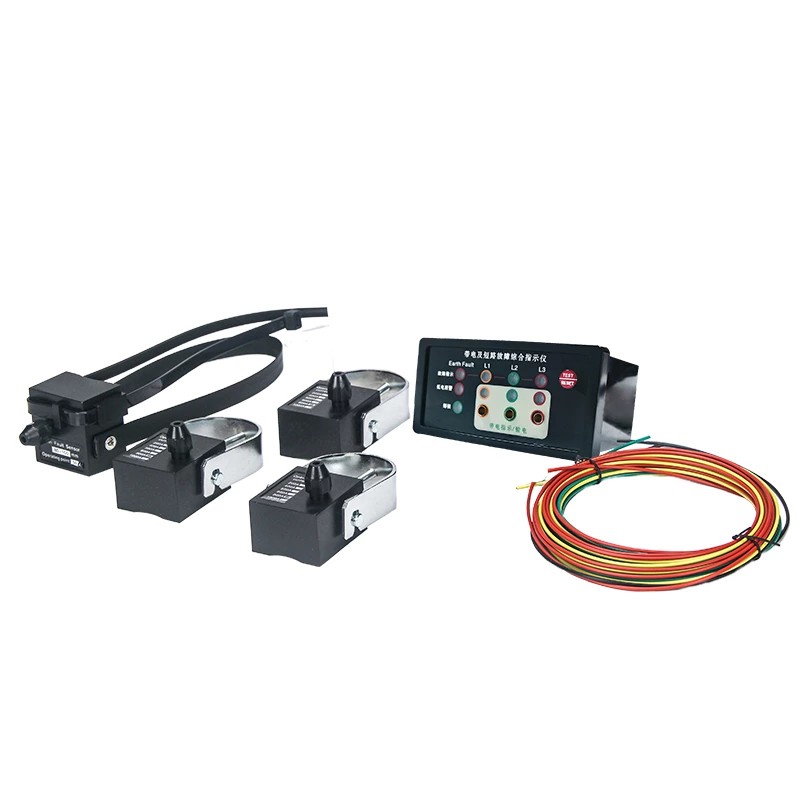

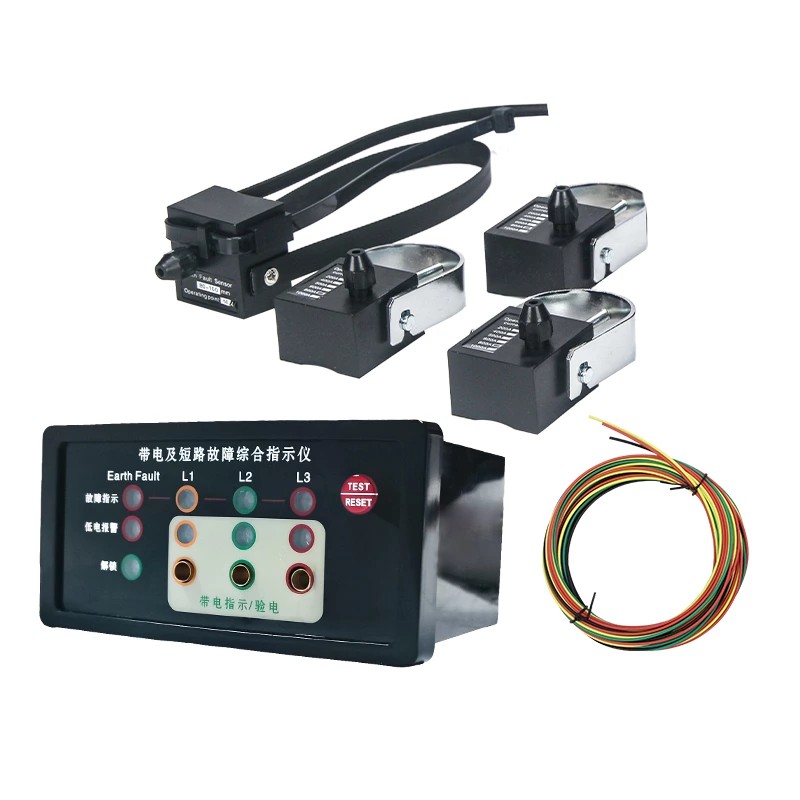

Indicateur de défaut de ligne EKL-4DXN avec état en direct

Qu'est-ce que l'indicateur de défaut de ligne EKL-4DXN avec état en direct ?

L'indicateur de défaut de ligne EKL-4DXN avec état en direct est un dispositif de surveillance en ligne développé par Comewill spécifiquement pour les appareillages haute tension et les réseaux de distribution inférieurs à 20 kV. Cet appareil intègre des fonctions de détection de défauts, d'indication en direct et de vérification de phase. Utilisant une conception modulaire et une technologie de communication par fibre optique, il peut fonctionner de manière stable dans des environnements électromagnétiques complexes, fournissant ainsi une assistance fiable pour les inspections quotidiennes et le diagnostic des pannes dans les systèmes électriques.

Caractéristiques du produit

1. Fonctions d'alarme de défaut principal

Alarme de défaut de court-circuit

Lorsqu'un court-circuit se produit dans la ligne, le capteur de court-circuit intégré à l'indicateur de défaut de ligne EKL-4DXN avec état en direct capture immédiatement le courant de défaut et transmet le signal d'alarme à l'ordinateur hôte via un câble à fibre optique. La communication par fibre optique possède de fortes capacités anti-interférences, évitant l'influence du bruit électromagnétique à l'intérieur de l'appareillage de commutation sur la transmission du signal. Dès réception du signal, l'ordinateur hôte déclenche le voyant de défaut de court-circuit correspondant, aidant ainsi le personnel sur site à localiser rapidement le circuit défectueux.

Alarme de défaut à la terre

Le capteur de mise à la terre surveille en permanence le courant homopolaire de la ligne. Lorsque le courant de défaut à la terre atteint ou dépasse le seuil d'alarme prédéfini, le capteur envoie un signal à l'unité principale via fibre optique, et l'unité principale active immédiatement l'alarme de défaut à la terre. Cette fonction permet de détecter rapidement les défauts à la terre, d'éviter une dégradation supplémentaire de l'isolation des équipements et de réduire le risque de choc électrique.

2. Fonctions liées à la haute tension

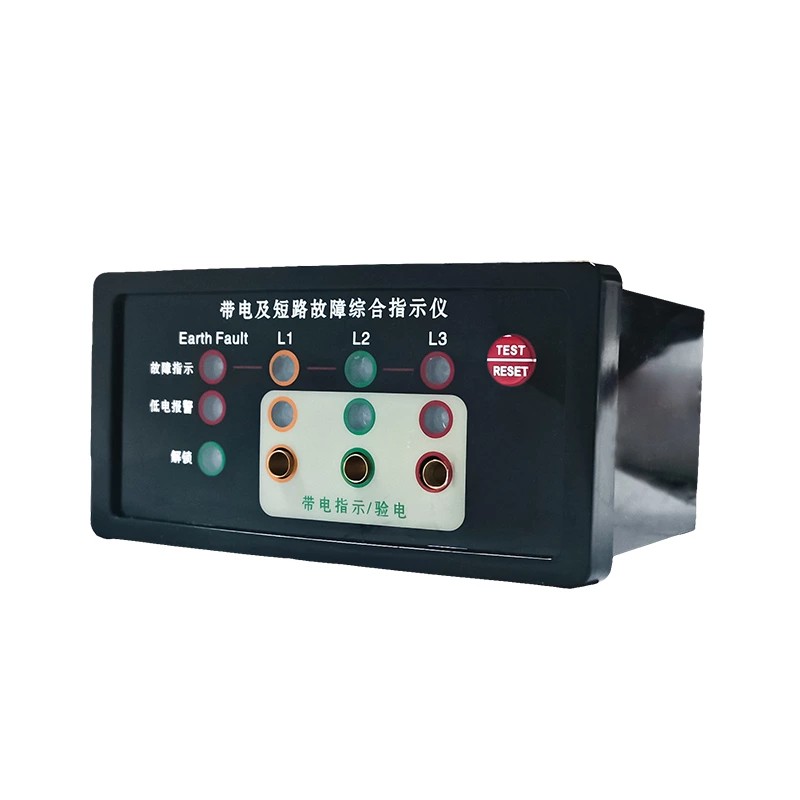

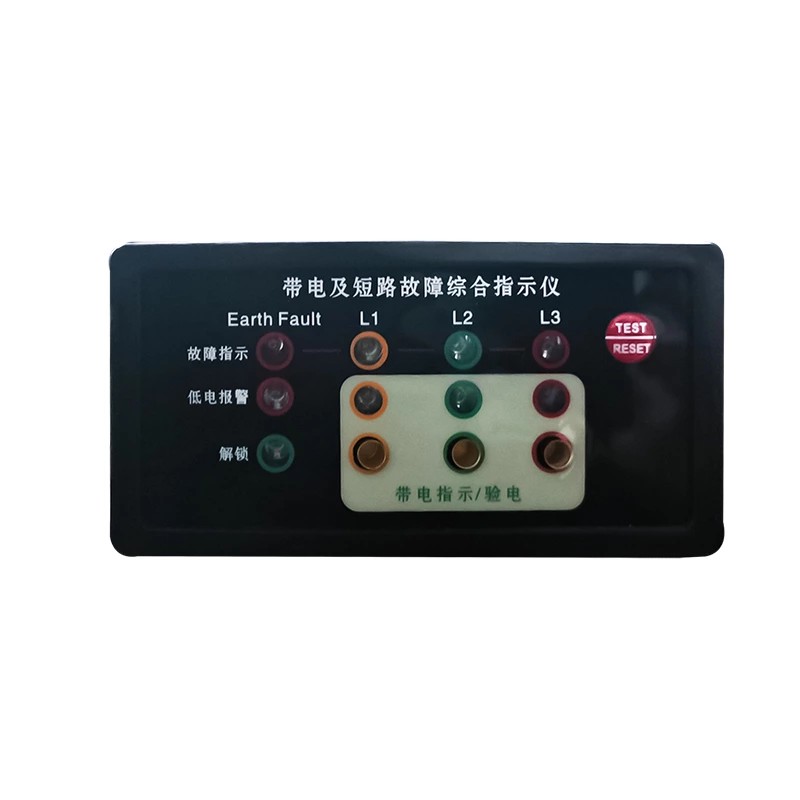

Indicateur d'état en direct haute tension : l'indicateur de défaut de ligne Quality EKL-4DXN avec état en direct surveille en permanence l'état en direct des lignes haute tension. Le panneau de l'unité principale est équipé d'indicateurs LED haute luminosité, correspondant respectivement aux phases L1, L2 et L3. La fréquence de clignotement des indicateurs reflète à peu près le niveau de tension. Les LED sont alimentées directement par le champ électrique haute tension, sans consommer la batterie intégrée de l'unité principale. Cette conception garantit la continuité de l'indication de l'état en direct et prolonge la durée de vie globale de la batterie.

Vérification de phase haute tension : le panneau de l'unité principale dispose d'une interface de vérification de phase dédiée. Le personnel de maintenance peut utiliser cette interface pour tester et confirmer l'exactitude du signal d'entrée sous tension haute tension et l'indication de défaut. L'utilisation de cette fonction pour vérifier la phase avant d'effectuer des travaux de connexion ou de maintenance de ligne permet d'éviter les pannes d'équipement causées par des erreurs de phase.

3. Modes de réinitialisation flexibles

Pour s'adapter aux différents rythmes de travail sur différents sites, l'EKL-4DXN propose trois modes de réinitialisation :

Réinitialisation automatique : une fois le défaut résolu, l'appareil peut se réinitialiser automatiquement à une heure prédéfinie. Les intervalles de réinitialisation facultatifs incluent 8 secondes, 12 heures, 24 heures et 48 heures (la valeur par défaut est de 12 heures). Ce mode convient aux sites sans surveillance ou distants, réduisant la fréquence des réinitialisations sur site par le personnel de maintenance.

Réinitialisation manuelle : une fois le défaut résolu, le personnel sur site peut appuyer directement sur le bouton « Réinitialiser/Test » de l'indicateur de défaut de ligne EKL-4DXN avec panneau d'état en direct pour effacer immédiatement l'état de l'alarme, garantissant ainsi que l'indication de l'appareil est cohérente avec l'état actuel de la ligne.

Réinitialisation à distance : l'appareil prend en charge l'envoi de signaux d'alarme au centre de contrôle et peut également recevoir des commandes de réinitialisation à distance du centre de contrôle. Pour les grands réseaux de distribution comportant de nombreux appareils distants, cette fonction aide les répartiteurs à gérer à distance l'état des appareils, réduisant ainsi les visites inutiles sur site.

4. Fonctions d'auto-test et d'alarme basse tension

Fonction de test automatique : pour garantir que l'équipement est en état de fonctionnement normal, l'utilisateur peut appuyer sur le bouton « Réinitialiser/Test » sur le panneau de l'unité principale. À ce moment, les voyants L1, L2, L3 et L4 clignoteront neuf fois puis se réinitialiseront automatiquement. Le test peut également être terminé manuellement en appuyant à nouveau sur le bouton. Ce processus simple d'auto-test aide le personnel à confirmer rapidement que les fonctions de l'indicateur sont normales avant l'utilisation, éliminant ainsi le besoin de transporter des instruments de test supplémentaires.

Alarme basse tension :

L'indicateur de défaut de ligne EKL-4DXN avec état en direct est alimenté par une batterie au lithium intégrée. Lorsque la tension de la batterie est inférieure à la plage de fonctionnement normale, l'appareil déclenche une alarme de basse tension, invitant l'utilisateur à remplacer la batterie à temps. Cette fonction permet d'éviter que l'appareil ne parvienne à afficher avec précision les informations de panne en raison de l'épuisement de la batterie, maintenant ainsi la fiabilité continue de l'équipement.

5. Paramètres de paramètres réglables

En tant que fabricant professionnel, Comewill permet aux utilisateurs d'ajuster plusieurs paramètres d'alarme en fonction des conditions de fonctionnement réelles. Qu'il s'agisse du seuil de courant de court-circuit, du seuil de courant de terre ou du temps de réinitialisation automatique, tout peut être réglé sur site, permettant à l'équipement de s'adapter aux différentes conditions de ligne et exigences de fonctionnement.
