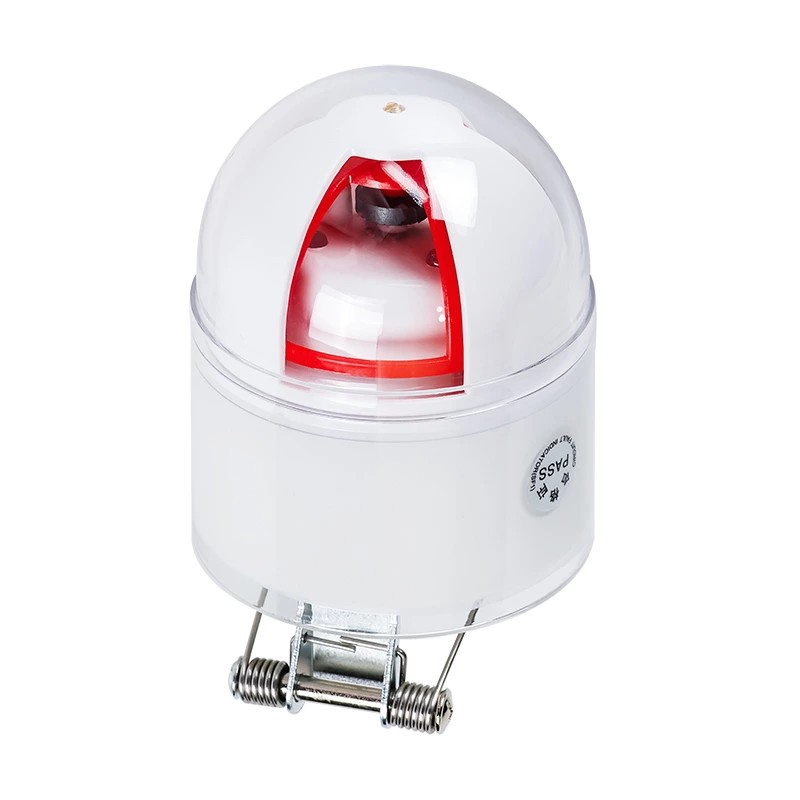

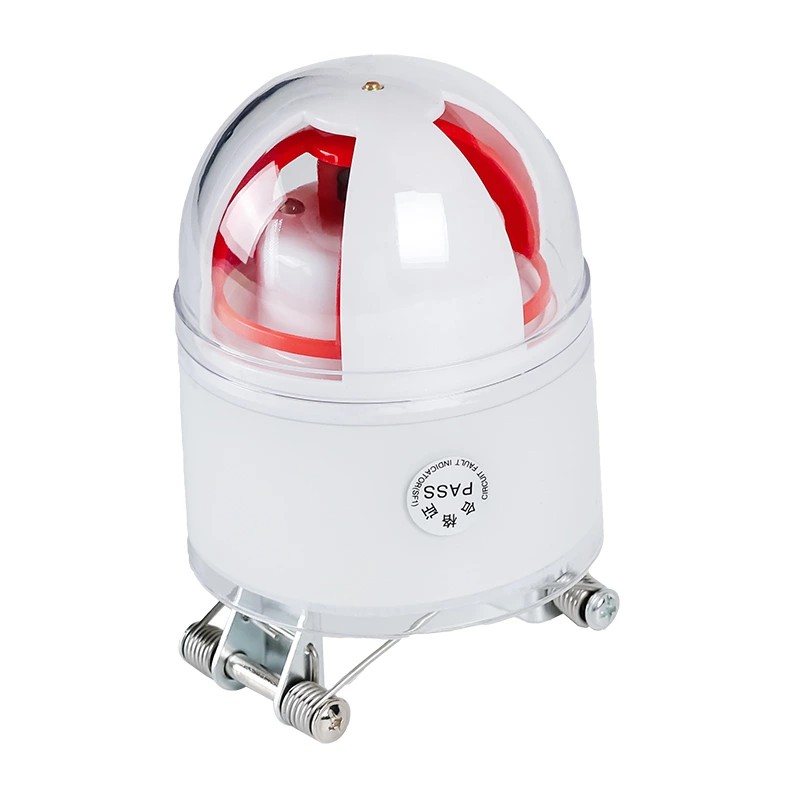

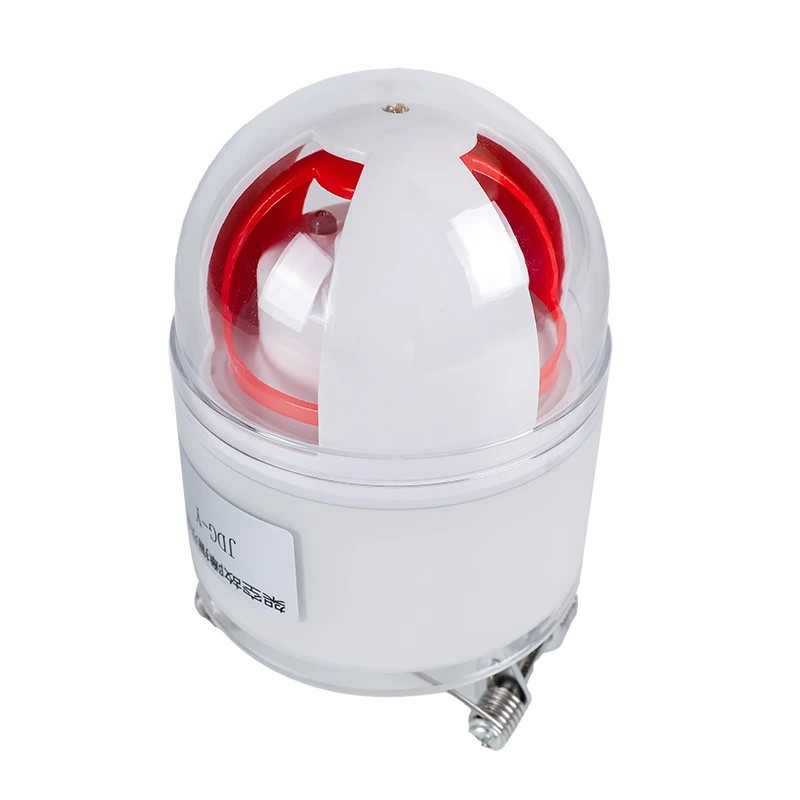

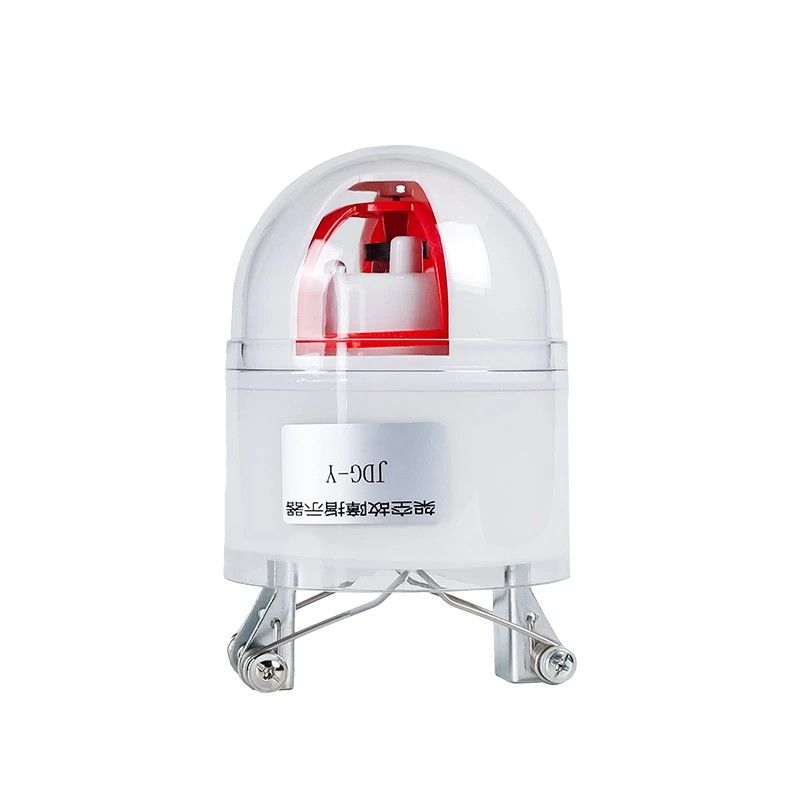

L'indicateur de défaut suspendu à ressort de compression quatre-en-un de qualité JDG-F de Comewill est un dispositif de détection de défauts électromagnétique utilisé dans les systèmes de distribution d'énergie moyenne et basse tension. Il aide les ingénieurs de terrain à déterminer rapidement la section d'une ligne où un défaut de court-circuit s'est produit.
Principe de fonctionnement
Lorsqu'un courant de court-circuit traverse le conducteur surveillé, l'appareil détecte le changement soudain de courant.
Le mécanisme déclenche une carte indicatrice de défaut rouge visible.
Les équipes de maintenance peuvent localiser visuellement les indicateurs activés le long de la ligne.
Le point de défaut est repéré entre le dernier voyant activé et le premier voyant non activé.
Cette méthode de zonage clair réduit considérablement le temps d’inspection par rapport aux patrouilles manuelles en ligne.
L'indicateur de défaut suspendu à ressort de compression quatre-en-un personnalisé Comewill JDG-F est largement utilisé dans les réseaux de distribution d'énergie où la localisation rapide des défauts permet de réduire la durée des pannes et d'améliorer l'efficacité de la maintenance.
Un indicateur de défaut suspendu à ressort de compression quatre-en-un complet JDG-F intègre plusieurs modules fonctionnels qui fonctionnent ensemble pour garantir une détection et une indication fiables.
Module de détection de courant et de tension
Ce module détecte les changements de courant et de tension sur la ligne en utilisant l'induction électromagnétique et la détection de champ électrique. Ces méthodes de détection ne nécessitent pas de contact direct avec des conducteurs sous tension, ce qui contribue à améliorer la sécurité de l'installation.
Circuit de discrimination des défauts
Le circuit interne analyse les variations du signal pour distinguer les défauts réels de court-circuit des fluctuations temporaires ou des changements de charge. Les composants électroniques et les microcontrôleurs importés améliorent la stabilité du traitement du signal.
Système d'entraînement d'indicateur mécanique
Une fois le défaut confirmé, le mécanisme d'entraînement active la carte indicatrice fluorescente rouge, qui reste visible jusqu'à la réinitialisation. La structure mécanique est conçue pour une fiabilité en extérieur et un fonctionnement à long terme.
Affichage de l'état des défauts
L'appareil utilise un revêtement fluorescent rouge vif pour garantir une visibilité claire de jour et de nuit. Le mécanisme d'affichage résiste à la décoloration même après une longue exposition aux rayons ultraviolets.
Réinitialisation retardée automatique
Une fois la condition de défaut résolue, l'indicateur de défaut de suspension du ressort de compression quatre en un JDG-F se réinitialise automatiquement après un délai prédéfini. Cette fonction réduit le besoin d’intervention manuelle dans les sites distants.
Pour prendre en charge un fonctionnement extérieur à long terme, l'indicateur de défaut suspendu à ressort de compression quatre-en-un Comewill JDG-F utilise des matériaux et une conception structurelle spécialisés.
Logement de qualité aéronautique
La coque extérieure est produite à partir de matériaux aéronautiques à haute résistance avec une technologie de moulage en une seule étape. Le traitement de surface des nanomatériaux améliore la résistance à la contamination environnementale et au vieillissement.
Composants magnétiques nickelés
Les éléments magnétiques clés sont nickelés pour améliorer la conductivité magnétique et améliorer les performances de détection électromagnétique.
Résistance aux intempéries
La structure de l’enceinte est conçue pour résister :
Rayonnement UV
Pluie et poussière
Accumulation de pollution
Cette construction permet à l'appareil de maintenir des performances stables dans les environnements de distribution d'énergie extérieurs.
Un fonctionnement fiable pendant de nombreuses années est essentiel pour les équipements de surveillance des lignes de distribution.
L'indicateur de défaut suspendu à ressort de compression quatre-en-un JDG-F comprend :
Système de batterie haute performance avec une durée de vie supérieure à 8 ans
Conception de circuits électroniques à faible consommation
Contrôle basé sur un microcontrôleur pour un fonctionnement stable
Ces fonctionnalités permettent de garantir que l'appareil continue de fonctionner sur plusieurs cycles d'inspection sans maintenance fréquente.
L'indicateur de défaut suspendu à ressort de compression quatre-en-un JDG-F est conçu pour une installation sous tension, ce qui signifie que l'appareil peut être monté sans arrêter la ligne de distribution.

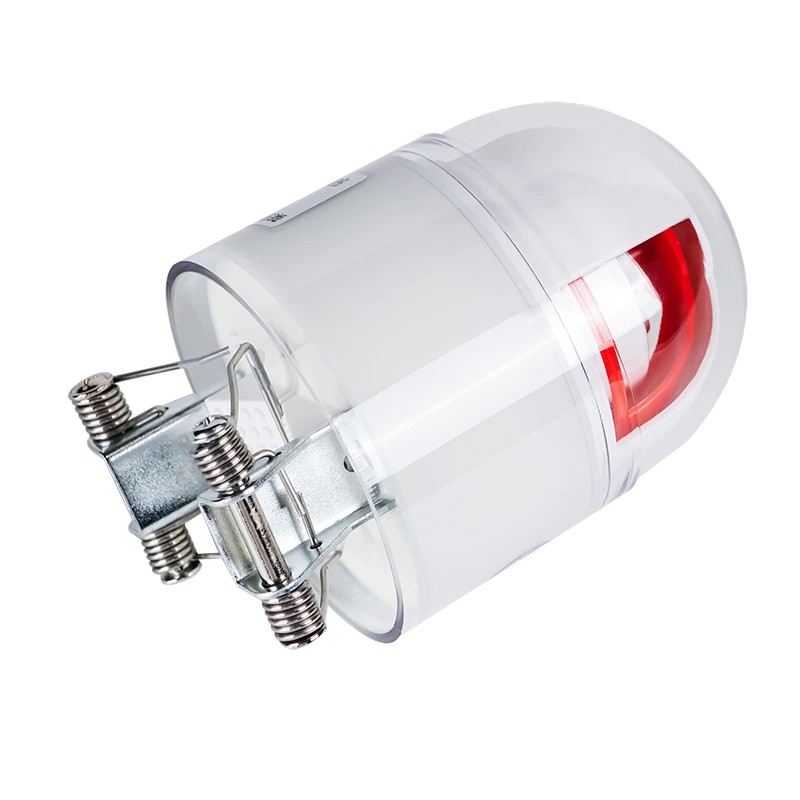

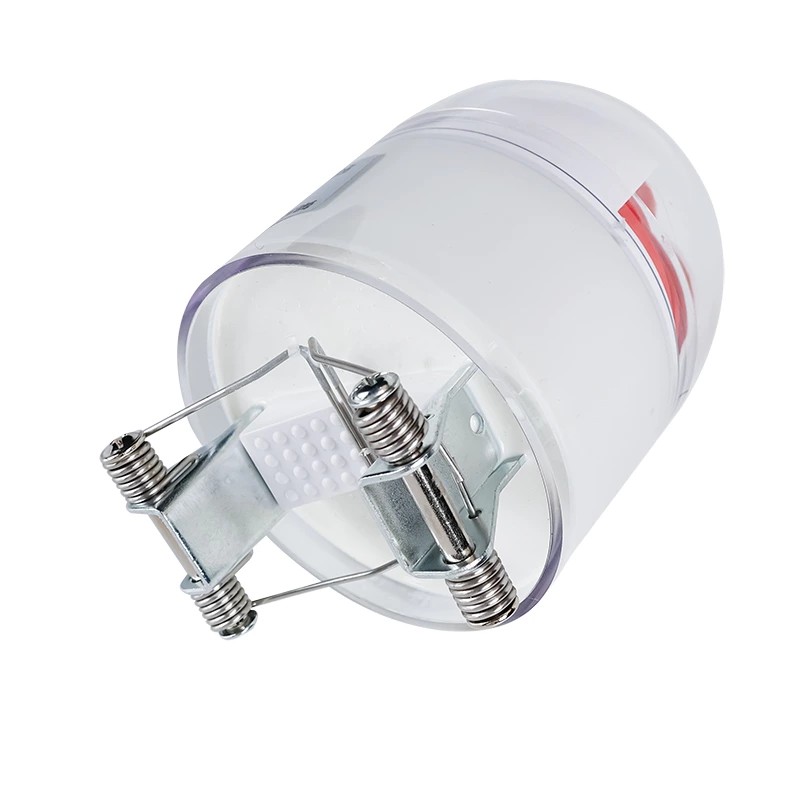

Structure suspendue à ressort de compression
L'indicateur utilise une structure à ressort de compression en fil de carte, lui permettant de se fixer solidement sur les conducteurs aériens.
Les principales caractéristiques d'installation comprennent :
Installation sans couper les conducteurs
Pas besoin de coupure de courant pendant l'installation
Stabilité mécanique sur conducteurs nus et isolés
Cette conception aide les services publics à déployer des indicateurs de panne sur les réseaux de distribution avec une perturbation opérationnelle minimale.
L'indicateur de défaut suspendu à ressort de compression quatre-en-un Comewill JDG-F est utilisé dans plusieurs scénarios de distribution d'énergie :
Lignes aériennes de distribution
Installé sur les conducteurs des poteaux électriques pour détecter et afficher les défauts de court-circuit.
Systèmes de distribution par câble
Utilisé sur les câbles aériens isolés ou les transitions de câbles souterrains.
Surveillance du réseau de distribution
Aide les équipes de maintenance à identifier rapidement les sections défectueuses et à organiser des inspections ciblées.
Opérations de maintenance des services publics
Prend en charge un dépannage plus rapide et réduit le temps consacré aux inspections de patrouille complètes.
En tant que fabricant et usine en Chine, Comewill fournit une assistance à la production et à la fourniture de dispositifs de surveillance des réseaux de distribution.
Les capacités incluent :
Configurations de produits OEM et personnalisées
Capacité de production stable pour les projets d’ingénierie
Contrôle qualité lors de la fabrication et de l'assemblage
L'indicateur de défaut suspendu à ressort de compression quatre-en-un Comewill JDG-F est disponible pour les services publics mondiaux, les entrepreneurs en ingénierie et les distributeurs d'équipements électriques à la recherche d'un fournisseur chinois de dispositifs de détection de défauts fabriqués en Chine.
Principe de détection des courts-circuits :
Basé sur les caractéristiques des défauts de court-circuit, le critère d'action est la variation soudaine du courant accompagnée d'une panne de courant du dispositif de protection. La logique d'interprétation du diagramme d'indication de défaut est la suivante : si les indicateurs 2, 5 et 8 de la phase A et les indicateurs 3, 6 et 9 de la phase C de la ligne 2 deviennent tous rouges, tandis que les indicateurs 11 et 12 restent blancs, alors il peut être déterminé qu'un défaut de court-circuit s'est produit à ce point de la ligne sortante.
| Niveau de tension applicable | 6 ~ 35KV | |
| Courant de fil applicable | ≤600A | |
| Diamètre de fil applicable | 16 mm²≤d≤240 mm² | |
| Temps de réponse aux actions | 0,06s≤t≤3s | |
| Temps de réinitialisation de l'action | 6/12/24/36 heures en option | |
| Nombre d'actions | ≥5000 fois | |
| Consommation d'énergie statique | ≤10 μw | |
| environnement de travail | température | -35 ℃ ~ + 75 ℃ |
| humidité | ≤95% HR (sans condensation) | |
| altitude | ≤1000 mètres | |
